Zanima me, ali je možno in če, na kakšen način prebrati bootloader program v kontrolerju ATMEGA128?

Imam hardware in software, ki je vpisan v MEGA128. Software mislim malo predelati. Vsebino kontrolerja pa bi želel skopirati, kot backup. Za flash ni problem, vpršanje pa je ali se da skopirati tudi bootloader?

Predpostavljam, da je bootloader napisan različno od programerja, do programerja, kako si je komunikacijo zamislil. Ta je izdelan tako, da se glavni program (*.bin) nalaga kar preko Hyper terminala Xmodem protokol. Konektor je USB - direktno povezan na PE.1(Txd) in PD.5 kontrolerja ATMEGA128.

Zanima me kako se da prebrati bootloader in ali je to sploh možno?

Lp M.

[spy]

Atmel ima (tako kot danes vsi uC-ji) možnost zaščite notranjega flash-a pred branjem. Če je zaščita nastavljena, potem je moj odgovor "ne". Če pa ga niso zaščitili (kar je malo verjetno), ga bi se pa dalo. Programator priklopi gor in poglej.

PS: tema bi pasala bolj v AVR pod-forum.

[smatjaz]

To, da je možno zakleniti kontroler razumem. Zanima me, v kolikor ni zaklenjen ali ga je možno na nek način prebrati? Mislim, da z navadnim programatorjem preberem samo fuse bite in osnovni program zapisan v flash-u.

Zanimivo je tudi, da se software nalaga preko terminal emulatorja. Nekaj tukaj mora že biti odklenjeno.

LP M.

[aly]

Če je "bootloader" tovarniški (kar očitno ni), potem je v ločenem, zaklenjenem delu pomnilnika.

V tem primeru, ko je bootloader uporabniški, je del flash pomnilnika, kot vsak drug.
Za ta mikro sicer ne vem, ampak recimo LPCju lahko zakleneš posamezna območja proti branju. Mislim, da ima Mega samo en bit za cel flash.
Če je odklenjem, boš lahko prebral celotno vsebino, bootloader in program skupaj.

Mikroti lahko pišejo in brišejo po svojem flashu tudi če je na zunaj zaklenjen.
Bootloader je v prvem delu pomnilnika, program pa v drugem delu, ki ga bootloader briše/piše.

[smatjaz]

Uspešno sem prebral flash, eeprom in fuse bite.
Samo nisem prepričan da je to to.

Najbolje bi bilo, če bi prelotal kontroler in naložil prebran sw. Če bo delalo naj bi bilo OK. Problem je le, ker je SMD.

Imam slab občutek okrog tega bootloader-ja, ker nisem prepričan, da je zraven.

Tovarniško ni instaliran. Fuse biti zgledajo kot je v pripeti datoteki.

Ko sem primerjal original sw, ki je v formatu *.bin in sem ga pretvoril v hex in prebrani v hex sta popolnoma drugačna. Original je 218.419 byte, prebran pa 92.173 byte. Ne vem pa ali sem uporabil pravilni HEXBIN.com program? (če ni za 8051 družino in bi moral za AVR najti kaj drugega?)

LP M.

[spy]

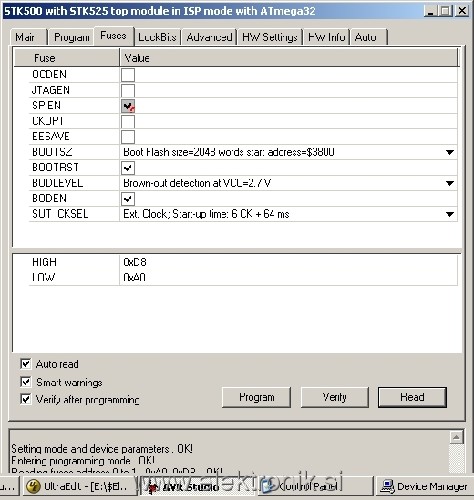

Najprej na programatorju spremeni "device" iz Mega32 na Mega128.

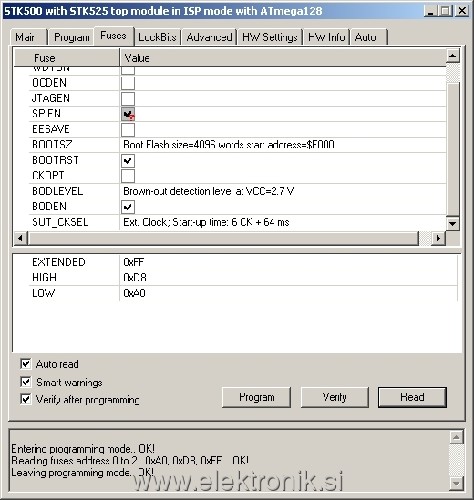

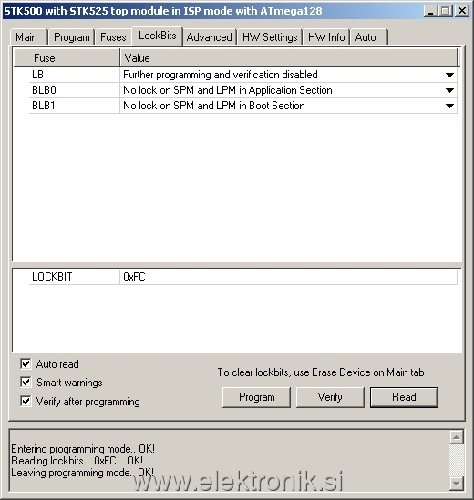

Iz pripete slike se vidi, da je bootloader uporabljen, ne pa, ali je flash zaščiten. Klikni še na "lock bits", da boš videl. Flash boš lahko prebral v vsakem primeru. Če je zaklenjen, ti ne bo javilo, da ne more prebrati, ampak le vsebina datoteke bo nesmiselna. Recimo dobil boš lepo urejen niz hex števil. To, da je velikost prebranega in original bin file-a drugačna, je posledica tega, da se prebere cel flash, original pa ima zapis le do konca aplikacije. To naj te ne moti.

Če ni zaklenjen, boš v prebrani datoteki videl na začetku aplikacijo, na koncu, od naslova 0xE000 pa bootloader.

[smatjaz]

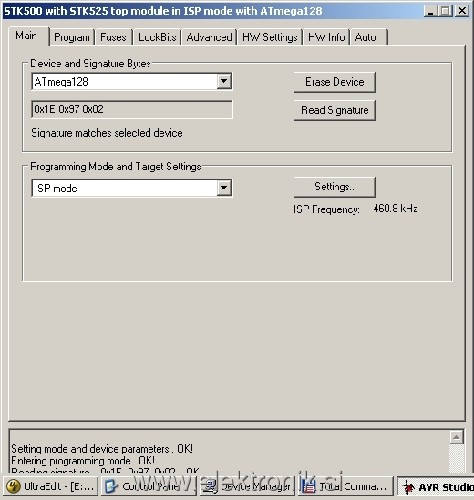

Ja sem opazil, da sem se zmotil in sem pozabil izbrati MEGA128 kontroler.
Ponovno sem prebral stanje, ki je sledeče.

Imam vprašanje: Ali je v prebrani datoteki Hex tudi bootloader ali ne?
Ali se program začne pri adresi 4096, do tam pa je bootloader?

Če bi bilo kako možno, bi te dva dela ločil (bootloader in program) ter si shranil vsakega posebej.

Zanima me, kakšna je razlika med postopkom, če moj program naložilm s programatorjem (ali ostane bootloader še v kontrolerju?) , ali uporabim način, da s Hyper terminalom preko Xmodem protokola prenesem moj program v obliki *.bin ???

Malo me je strah, če vpišem svoj program s programatorjem v kontroler, bom verjetno pobrisal bootloader.

Če pa skopiram celotno prebrano vsebino flash-a na drug MEGA128, ali bo tam tudi bootloader?

Ja kar precej vprašanj imam, ker kaj takšnega dosedaj še nisem delal.

Hvala vsem za odgovore.
LP M.

[spy]

[smatjaz]

Hvala spy za vse detaljne odgovore.

Še eno vprašanje.

Proizvajalec je dal možnost nadgradnje firmware-a ki je kot nova verzija priložen na CD-ju. Tam je datoteka FirmwareVer3_4.bin, ki jo lahko naložim s pomočjo Hyperterminala X-modem protokol.

Zanima me, če v isti kontroler vpišem svoj *.bin file preko Hyperterminala Xmodem protokol, ki ga naredim po svoje, ali obstaja verjetnost, da bo sistem z mojim programom deloval oz. če bom ponovno naložil proizvajalčev program nazaj, ali s tem sistem še lahko povrnem v začetno (proizvajalčevo) stanje?

Kolikor kaže bo najbolje, da odlotam kontroler zalotam svojega in štrikam po svoje. Če želim prvotno stanje pa ga prelotam nazaj.

LP M.

[aly]

Ta varianta s podtikanjem fajla bi verjetno šla. Ampak nikoli ne veš...
Na tvojem mestu bi ga previdno odlotal.

[spy]

[smatjaz]

Še enkrat hvala vsem skupaj za odgovore. Sem se odločil, da bom kontroler odspajkal in na HW prispajkal moj kontroler, na katerem bom poskusil kaj narediti. Ker je HW dokaj univerzalen, RS232, vhodi, izhodi, ... bom skušal to uporabiti.
