marko11 · Objavljeno: Tor Mar 10, 2009 8:26 pm Naslov sporočila: Krmilno vezje ?

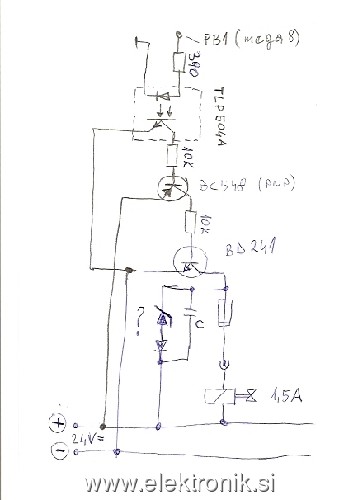

Zrisal sem vezje za krmiljenje el. pnevmatskega ventila, krmilil bi ga z ATmega8.
Uporabil sem optokopler TLP504a ter dva tranzistorja,
sedaj pa me zanima, če bo to vezje sploh delovalo in če so upori pravih vrednosti?

Zanima pa me tudi kaj predstavlja znak na shemi označen z vprašajem.

LP marko

Highlag · Objavljeno: Tor Mar 10, 2009 9:33 pm Naslov sporočila:

Prva stvar, ki mi je padla v oči je, da ne vem ča ima ATmega pull up upore za izhode že vezane ali rabiš zunanje, druga pa diode na releju. Vežejo se vedno v zaporni smeri. Ne vem zakaj si vezal 2 zaporedno, vezane nasproti ena drugi...
Rabiš takšno ojačanje, da rabiš 2 tranzistorja?

surla · Objavljeno: Tor Mar 10, 2009 10:28 pm Naslov sporočila:

Smešno je , da nekaj narišeš ( skonstruiraš) potem pa sprašuješ kaj je element katerega si uporabil.
Tako se včasih riše napetostne supresorje ali pa zener diode.
Sicer AVRjev ne poznam ampak se mi zdi , da ne morejo iz porta riniti ven uporabnega toka , ker so izhodi tipa open colector ali open sorce.
Tako , da boš moral anodo optokoplerja vezati preko upora na 5voltov , katodo pa na pin porta, ki bo vlekel tok na maso.

klemen88 · Objavljeno: Tor Mar 10, 2009 10:55 pm Naslov sporočila:

Lažje bi bilo če bi napisal kolikšen tok potegne pnevmatski ventil? Ali boš prvo krmilil rele pa potem pnevmatski ventil? Optokopler je pravilno narisan. ATmega8, da na izhodo dovolj velik tok za odpiranje optokoplerja. Če boš krmilil rele ga lahko krmiliš z NPN tranzistorjem vendar moraš paziti koliko toka potegne tuljavica releja. Dioda se veže v zaporni smeri tako kot je že moj predhodnik napisal in ne potrebuješ nobene zener diode ali kondenzatorja.

Lp

Jernej_ · Objavljeno: Sre Mar 11, 2009 8:41 am Naslov sporočila:

Marko... Dodaj obema tranzistorjema še upor med bazo in emitor (reda 50 k). J

marko11 · Objavljeno: Sre Mar 11, 2009 6:56 pm Naslov sporočila:

Seveda, kot vedno napišem premalo podatkov. To vezje naj bi bilo za mašino, ki je letnik 1968. Ker stara elektronika ne deluje več sem se odločil, da napravim neko krmilje z uC.

Highlang, kot je na shemi razvidno gre katoda diode na +pol napajanja ter na eno stran elektromagnetnega ventila, kar pa se meni zdi da je pravilno,

Kolektor TR pa gre na varovalko ter drugo stran el. ventila, ki ima porabo 1,5A ki je razvidno v shemi.

Surla jaz sem samo "skonstruiral" optokopler ter dodal tranzistorček, spodnji del na shemi pa sem samo prerisal iz načrta mašine, zato sprašujem kaj naj bi bil tisti element.
Verjetno pa bom moral popraviti tudi izhod iz uC na optokopler?

LP,marko
