[kovac74]

Pozdravljeni

Prijatelj mi je dal za poraviti krmilnik za sejanje Becker Seeder Control 950-E. Zadevo sem razstavil in sem ugotovil, da je del tiskanine močno skurjen. Povezave med elementi so uničene, tako da brez načrta ne morem popraviti. Žal niti ne vem točnega delovanja naprave. Cena nove naj bi bilo po navedbah prijatelja 2000€.
Na googlu ni najti nič pametnega, pa še to v nemščini.

Ali je že kdo popravljal tako napravo.

Slike pridejo, samo da prinesem fotoaparat iz službe.

Lp Klemen

[gregzy87]

Kaj je pa počel, da je tako prekurilo?

[sebaveh]

Vzel sem si čas in malo prevedel opis iz TE strani.

1. Opis sistema:

Ta sistem je sestavljen iz:
-Krmilne elektronike (montirana v kabini traktorja)
-Napaka na kateremkoli od 4-ih sejalnih agregatov se signalizira optično in akustično
-Alarm se sproži tudi, če razpihalnik (gebläse?) ni vključen pri spuščenem stroju oziroma hidravliki.
-Opravljena površina se preračuna v napravi in prikaže na elektromehanskem števcu.
-Razdelilnik verteilerbecher? (kateri je montiran na okvirju sejalnika) je s povezalnim kablom povezan s krmilno elektroniko
-Štirje magnetni senzorji (vrsta 1-4) Vsak je montiran na desni strani sejalnega agregata z M6 vijakom. Magnet je vdelan v zobato kolo zraven.
-1 magnetni senzor A. Odvzema impulze kolesa, za merjenje obdelane površine.
-1 magnetni senzor B. Ta je namenjen nadzoru delovnega položaja oziroma višine (glej 3. točko). Če ni v pravi nastavljeni višini, ni alarma ??? očitno bo obratno
-1 magnetni senzor C. Odvzema impulze razpihovalnika. Če razpihovalnik ni vključen, ko je stroj v delovni višini, se vklopi alarm (enako kot 3. točka).

Becker Seeder Control 950 služi za nadzor sejalnih agregatov, razpihovalnika in računanju obdelane površine. Če izpade kateri od sejalnih agregatov ali pa razpihovalnik (recimo pri ustavitvi stroja), se bo prižgala temu ustrezna LED dioda. Dodatno pa se oglasi še piskač. Ko na koncu sejanja s hidravliko dvignemo stroj (lučka Arbeitsstellung za delovni položaj ugasne), se izklopi tudi piskač. 5 LED diod se kmalu zatem prižgejo.

območje delovanja:
Obratovalna temperatura: -10 do +70 °C
Skladiščna temperatura: -30 do +80 °C
Nazivna napetost: 10 - 15 V enosmerna

navodilo za montažo:

3.1 krmilna elektronika:
Krmilna elektronika se s pomočjo ušesa na razpihovalniku, namesti na traktoristov vidni del v kabini. Napajanje se priključi preko normiranega vtikača (cigaretni vtič, le da je manjši). Vtičnica za napajanje naj bo takšna, v kateri ni napetosti pri ugasnjenem traktorju.

3.2 razdelilnik
Razdelilnik je montiran na okvirju sejalnega stroja.

3.3 magnetni senzor 1-4
Magnetni senzorji (oziroma stikala) so montirani z nosilcem in M6 vijakom na desni strani agregatov. Konica senzorja mora segati čimdlje v ohišje.

3.4 magnetni senzor A
Magnet je montiran z M5 vijakom na platišče kolesa. Senzor (oznaka kabla A) mora biti zmontiran na razdalji 10-20 mm od magneta in na predvidenem nosilcu.

3.5 magnetni senzor B
Nadzor višine mora biti vključen pri odgovarjajoči višini (lučka Arbeitsstellung mora svetiti). Magnet se pritrdi na enega od sredinskih sejalnih agregatov, na paralelogramsko vodilo. In to tako, na je v željeni delovni višini razdalja med senzorjem in magnetom največ 20 mm.

3.6 magnetni senzor C za razpihovalnik

Magnet se montira na aluminijasti nosilec na os razpihovalca. Senzor približamo magnetu na razdaljo 3 - 5 mm. Po zategnitvi pogonskih jermenov, moramo senzor ponovno nastaviti tako, da je spet pokrit z magnetom. Pri menjavi magneta na razpihovalcu pazimo, da lakirana stran magneta kaže proti senzorju (južni pol)


4. merjenje

Števec hektarjev deluje preko nastavljivega delilnika, odvisno od razmaka med posejanimi vrstami "Reihenabstand" (70, 75, 80 cm). Delilnik je nastavljen že tovarniško, napisan pa je na ploščici pri polju "Modell".

Prva tabela vsebuje velikost koles in razmak med vrstami. Številke v sredini tabele pa predstavljajo delilno število

Druga tabela pa vsebuje delilno število in mostiček 1-5 na tiskanem vezju. Križci v tabeli pa predstavljajo kateri mostiček je kratkostičen na vezju.

Spisek elementov:

1 kontrolna enota Seeder-Control 950
2 objemka kabla z vijakom
3 vezica dolžine 186
4 vezica dolžine 360
5 vijaki s 6-robno glavo, M6×16 z matico
6 vzmetni obroček A6
7 ohišje nosilca za senzor
8 senzor za agregat
9 magnet z vijakom
10 nosilec magneta
11 nosilec kabel kleme
12 nosilec - za delovni položaj
13 B senzor
14 vzmetni obroček A8
15 vijaki s 6-robno glavo, M8×30 z matico
16 nosilec za senzor razpihovalnika
17 vijaki s 6-robno glavo, M6×40 z matico
18 vzmetni obroček
19 magnet z luknjo
20 alu ploščica
21 C senzor
22 distančnik fi 25
23 distančnik fi 16
24 vijaki s 6-robno glavo, M10×50
25 vzmetni obroček
26 nosilec za kolesni senzor
27 vijaki s 6-robno glavo, M8×30 z matico
28 vzmetni obroček A8
29 A senzor

[sebaveh]

Po mojem mnenju - ne more v njem biti nič takšega, kar bi upravičilo ceno 2000 €

[MadMax]

Razen 1. postavke, v kateri je kar nekaj znanja in razvoja najbrž...
Se pa tudi navadnega drobiža brž nabere par sto evrčkov.

[PPG78]

Ali je možna kakšna slika celotnega vezja in pokvarjenega dela? Po mojem mnenju je najbolj kritičen del ki preklaplja elektromagnetne ventile. Ali je bil morda preščipnjen/prelomljen kakšen kabel od senzorja?

LP, Peter

[lojzek]

Običajno je tam, kjer odkuri povezavo na TIV, skoraj najbolj čista proga. Črno je levo in desno od nje. Pa običajno odgorijo debelejše povezave, ki jih ni tako veliko- po njih teče večji tok. Če so odgorele tudi tanjše - signalne in krmilne - pa to predstavlja večji problem. Tudi zato, ker je v tem primeru šok utrpelo tudi krmilje. Preden vzameš čistilo v roke, poskusi ugotoviti povezave.

[kovac74]

Pozdravljeni

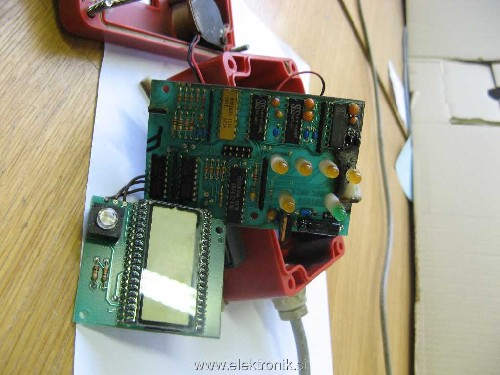

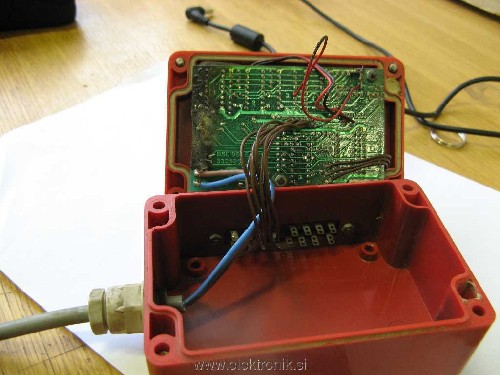

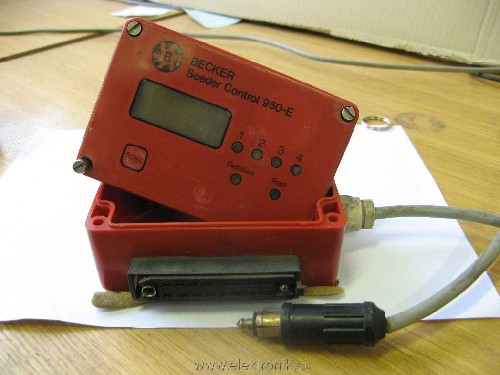

Tole so slike navedene naprave

lp Klemen

Pomoje je mislil ceno kompletnega stroja za sajenje

[damo]

kaj pa če bi za začetek poslal mail na zgoraj omenjeno stran? koliko stane nova krmilna enota, koliko ploščica, pa po čem je dostava v Butale

[lojzek]

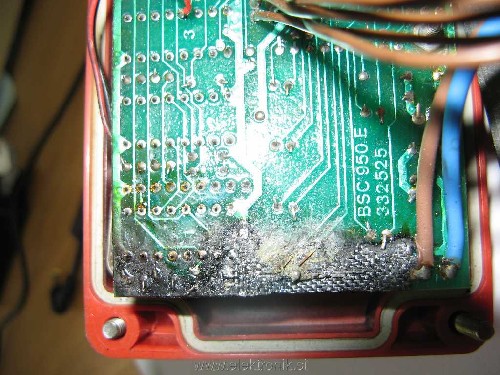

Uf tole pa niso odgorele vezice. Tukaj ti je dlje trajajoča vročina ali ogenj sežgala del vezja.

[Silvo]

Tole je zelo pogosta okvara vezij z vitroplasta. Vzrok je v glavnem vlaga, ki pride v samo pločo. Če so prisotne večje napetosti se zgodi to kar se je zgodilo... Tukaj ni več kaj popravljat. Plošča je na zažganih mestih popolnoma prevodna. Rešitev je edino nova.
Če bi točno poznal delovanje stroja, bi zadevo po moje najenostavneje rešil s kakim logotom.
