Zdravo!

Iscem osnovne knjiznice za konektorje za Altium designer, 1-16 pinski za TIV z ohišjem raster 100 mil, navadni, kotni, etc (HDR)
Tista knjiznica ki je dodana zraven je silno skromna (Miscellaneous Connectors.IntLib [Footprint View]).

Bil bi hvalezen za link/e ali pa zip/e.

lp E.

[aly]

http://www.elektronik.si/phpBB2/viewtopic.php?p=84310



http://www.altium.com/community/libraries/en/libraries_home.cfm

[evgen]

[.]

Brisana vsebina odstranjenega uporabnika.

[majkel]

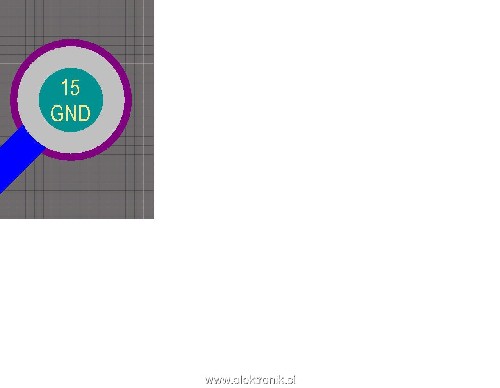

Bom kar tukaj vprašal.In sicer zanima me kaj pomenijo posamezne barve na spodnjem filu.
Ali je zelena velikost luknjice?
Siva celotna velikost blazinice?
In vijolična meja ki se ponavadi izrezka da ni stika med blazinico in pa ostalim bakrom na ploščici?

LP

[jvolk]

Zelena je velikost luknje. Sivo predstavlja baker (od pada). Vijola označuje do kje pride štop lak.

[majkel]

Hvala za odgovor.Zanima me samo še to ali lahko znotraj že zrutanega pcb-ja povečam sivo območje ne da bi moral spremeniti footprint?

[aly]

Spremeniš lastnosti posameznega pada (med lastnostmi komponente).

[fb]

Bum tudi jaz kar tukaj prašal. V Altiumu, ko uvažaš knjižnice je kaka varjanta da uvoziš več knjižnic naenkrat (tudi z podmapami) ali ne?

[Dorijan]

tam ko daš "install..." za dodat knjižnico jih izbereš več s tem da jih obkrožiš, držiš tipko shift ali ctrl da zbereš posamezne in klikneš na open. (to velja za Altium 09)

p.s.
Ne dodajaj si knjižnic ki jih ne potrebuješ ker nekatere imajo na stotine elementov in se ti bo iskanje precej upočasnilo.
