[Musty]

Pozdravljeni

Izdelal sem si napetostni regulator za polnjenje apple napravic z 9V baterijami. Uporabil sem regulator LM7805.

Sedaj sem ugotovil, da ob prenizki napetosti - pod 7V. Zanima me, kako bi izvedel vezje, tako da bi ob padcu pred regulatorjem pod 7V zadevo izklopilo oz. da bi glede na napetost za regulatorjem, da se zadeva izklopi, če pade pod 4.75V.

Lep pozdrav

[Azrael]

Ali lahko problem bolj podrobno opiseš? Imam občutek, da manjka vsaj ena beseda ali kar stavek v povedi:

[Musty]

Se opravičujem, nekako je zmanjkalo pol povedi.

Sedaj sem ugotovil, da ob prenizki napetosti - pod 7V, se izhodna napetost stabilizatorja sesuje in pade pod 4,75V

Še bolj shematski opis:

Baterija (9V oz več) - LM7805 - Ipod (5V)

Sedaj, ko vhodna napetost na LM7805 pade pod 7V pade tudi izhodna napetost pod 5V (4.75V je min. napetost)

Kako izvesti izklop stabilizatorja, če pade napetost baterije pod 7V ali pa izhodna napetost 4,75V.

Lp

[Musty]

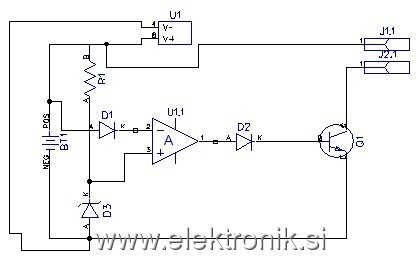

Sem vzel v roke literaturo in sem sestavil vezje. Sedaj nisem prepričan če bo delovalo.

BT1 je baterija izvor napetosti. U1 zgoraj je samo shema za napajanje opampa, ki ga bom uporabil kot komparator. Napetost za primerjanje dobim z zener diodo. D1 je tam samo zaradi padca napetosti, saj je drugače napajalna napetost enaka napetosti komparatorja. R1 bom še izračunal.

Q1 je tranzistor preko katerega izklopim napajanje bremena, če napetost pade pod nivo določen z zener diodo.

Bi to vezje delovalo?

Lp

[Azrael]

Torej si napravil stabilizator napetosti z 7805, ki ga napajaš z 9V baterijo.

Zamisel je sicer enostavna, toda, energetsko potratna, 7805 je linearni stabilizator in v tvojem primeru skoraj polovico energije, ki jo črpaš iz baterije gre v gretje regulatorja.

Mogoče bi bilo bolj smiselno uporabiti stikalni regulator npr. LM 2575, saj bo izkoristek boljšii in če pogledaš sliko 12 v tem pdfju, imaš tudi napisano kako izvesti izklop regulatorja, če je napetost baterije prenizka.

[psevdonim]

če gre za baterije in ne akumulatorje, sestavi vezje, ki bo izvleklo zadnji atom moči iz baterije. Objavljeno je bilo že v Elektorju, ne vem katerem, šlo pa je za vezje, ki je naredilo "totalko" na 1,5V-bateriji, ki mogoče še ni bila totalno prazna, iz nje pa so "izdelovali" 3V za neko svetilko.
Če se prav spomnim.

[Musty]

Azrael: Hvala, to je rešitev, ki jo rabim. Bom nabavil omenjeno zadevo.

psevdonim: Tvoja ideja je odlična, bom poizkušal najti vezje.

Ima kdo doma arhivo Elektorjev?

Imam namreč ogromno količino delno praznih 9V block baterij in jih lahko dokončno porabim.


Lp

[Samo87]

[Samo87]

Evo, pa še ista zadevšna od Weekend Projects: KLIK

[Tonci]

Malo off topic

Kdaj bi uporabli linearni regulator, kdaj pa stikalni? Hvala za odgovor
