[LojzeG]

Pozdravljeni.
Zanima me, kako delujejo tokovne klešče za merjenje enosmernega toka.
Vem za Hallov efekt, toda zanima me, če obstaja še kakšen način? Če obstaja, mi ga lahko kdo opiše?

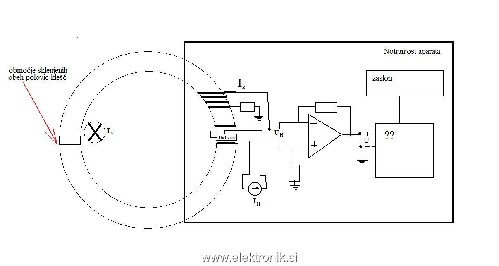

Kolikor sem jaz seznanjen, gre pri principu Hallovega efekta za to, da vodnik v katerem teče merjeni tok predstavlja navitje z 1 ovojem. Merjeni tok ustvarja gostoto magnetnega polja B, ta pa deluje na Hallovo sondo, ki mora biti napajana z (enosmernim?) tokom Ih. B povzroči nastanek Uh. Ik nasprotuje toku Ix, da prepreči nasičenje jedra (povzroči B=0). To je skica, ki sem jo našel nekje na internetu, sedaj pa me zanima naslednje:
1) Koliko je moja kmečka razlaga pravilna in kaj vse je narobe?
2) Kaj se skriva v "črni škatli" z oznako ? preden vse skupaj pripeljemo do zaslona (vsaj na kratko)?

Upam, da vas nisem preveč zamoril in mi bo kdo pomagal ali pa me vsaj napotil do ustrezne literature (slo/ang). Hvala. Pa oprostite mojemu začetniškemu slogu. Če bi vedel kako stvar deluje, ne bi spraševal. Lep pozdrav Lojze.

[dkester]

Malo ang. literature.

[LojzeG]

Hvala, toda da bom to prebral, bom moral še počakati, ker še nisem 3 dni aktiven.
Zanima me še, če kdo ve kako sploh deluje ampermeter, kajti kolikor sem gledal, povsod opisujejo le voltmetre? Ali je ampermeter le voltmeter, ki meri padec napetosti preko določenega upora ali je drug princip? V primeru, da meri padec napetosti preko upora, me zanima o kakšnih vrednostih upora govorimo, kajti ampermeter naj bi imel notranjo upornost čimmanjšo.

Pri tokovnih kleščah pa verjetno gre za princip merjenja Hallove napetosti (ki je z neko zvezo povezana z merjenim tokom), torej gre v bistvu za voltmeter in ne ampermeter? Je tako ali sem preveč poenostavil?

[dkester]

Osnovni princip za A-meter je tak kot si napisal.
Uponost tistega upora je okrog 0.1.

Še en KLIK za hall efekt in tokone klešče.

[LojzeG]

Hvala za zadnjo povezavo. Ravno nekaj takega sem iskal (bločno shemo vezja), pa nisem mogel najti.
Lep pozdrav
