 Objavljeno: Pon Apr 27, 2009 3:44 pm Naslov sporočila: Tokovna zanka |
 |
|
Hi
Imam dve tokovni zanki 4-20 mA z sprejemnikom RCV420.
In če je v uporabi ena zanka in potem dodam drugo zanko se izhod na prvi spremeni. Torej druga zanka vpliva na prvo in obratno. Ne vem kaj imam narobe. Mase sem zelo ojačal, pa nobene spremembe., ali bi mogoče moral imeti za vsako zanko ločeno napajanje?
LP
|
|
| Nazaj na vrh |
|
 |
bungee
Član
Pridružen-a: Pon 07 Mar 2005 18:49
Prispevkov: 1479
Aktiv.: 6.24
Kraj: Ljubljana
|
| Objavljeno: Pon Apr 27, 2009 4:42 pm Naslov sporočila: Re: Tokovna zanka |
|
|
| tiger je napisal/a: |
Hi
Imam dve tokovni zanki 4-20 mA z sprejemnikom RCV420.
In če je v uporabi ena zanka in potem dodam drugo zanko se izhod na prvi spremeni. Torej druga zanka vpliva na prvo in obratno. Ne vem kaj imam narobe. Mase sem zelo ojačal, pa nobene spremembe., ali bi mogoče moral imeti za vsako zanko ločeno napajanje?
LP |
Kako imaš pa narejen oddajni del. Napisal si le za sprejemnega. Glede na to kako so ta vezja narejena, pa tako ali tako na zanki ne smeš imeti mase.
Lp
|
|
| Nazaj na vrh |
|
|
tiger
Član
Pridružen-a: Čet 05 Feb 2004 0:22
Prispevkov: 1161
Aktiv.: 4.90
|
| Objavljeno: Pon Apr 27, 2009 5:53 pm Naslov sporočila: |
|
|
Hi
Imam dvožični sistem, oddajniki so induktivni senzorji z ustrezno elektroniko.
LP
|
|
| Nazaj na vrh |
|
|
Sokrat
Član
Pridružen-a: Čet 25 Avg 2005 11:00
Prispevkov: 5584
Aktiv.: 23.56
|
| Objavljeno: Pon Apr 27, 2009 5:59 pm Naslov sporočila: |
|
|
Shema priklopa/vezja sicer bo spet Zakaj moj avto ne dela
Zakaj "mase" (mnozina) ? Edina masa tukaj je tista od ploscice, na kateri sta sprejemnika. Ni nobene druge mase, napajanje vsakega od senzorjev mora plavati glede na potencial sprejemnega dela (torej tudi skupno en proti drugemu plavata).
_________________
Ka ti bo pa torba ce si kupu kolo ? |
|
| Nazaj na vrh |
|
|
tiger
Član
Pridružen-a: Čet 05 Feb 2004 0:22
Prispevkov: 1161
Aktiv.: 4.90
|
| Objavljeno: Pon Apr 27, 2009 6:07 pm Naslov sporočila: |
|
|
Ho
A to pomeni, da mora imeti vsak senzor svoj vir napajanja skupaj z sprejemnikom-svoj stabilizator?
LP
|
|
| Nazaj na vrh |
|
|
Azrael
Član
Pridružen-a: Čet 29 Jan 2009 19:46
Prispevkov: 4432
Aktiv.: 22.22
Kraj: Gorje
|
| Objavljeno: Pon Apr 27, 2009 6:59 pm Naslov sporočila: |
|
|
| Seveda, saj po skupnem napajanju dobiš stik med obema zankama in posledično vplivata ena na drugo.
|
|
| Nazaj na vrh |
|
|
tiger
Član
Pridružen-a: Čet 05 Feb 2004 0:22
Prispevkov: 1161
Aktiv.: 4.90
|
| Objavljeno: Pon Apr 27, 2009 7:03 pm Naslov sporočila: |
|
|
Hi

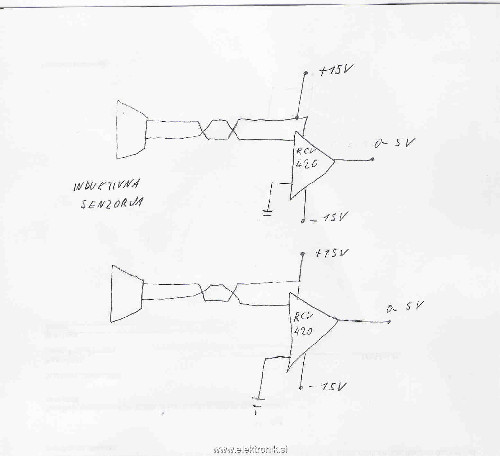

V prilogi groba shema.
Maso imam samo eno, sem prej nerodno napisal.
Napajanje skupno +-15V za oba sprejemnika in oddajnika.
Torej moram imeti ločeno napajanje za sprejemnika +-15V, vsak sprejemnik svojo simetrično napetost?
LP
| Opis: |
|
| Velikost datoteke: |
78.36 KB |
| Pogledana: |
14 krat |
|
|
|
| Nazaj na vrh |
|
|
Peter
Član
Pridružen-a: Sre 30 Jun 2004 12:55
Prispevkov: 375
Aktiv.: 1.58
Kraj: Pod krvavcem nekje
|
| Objavljeno: Pon Apr 27, 2009 7:27 pm Naslov sporočila: |
|
|
Napajanje tokovne zanke loči od napajanja elektronike masa napajanja senzorjev in elektronike pa je lahko skupna.
_________________
Vse se da pokvarit, le če se dovol časa ukvarjaš z njo!!! |
|
| Nazaj na vrh |
|
|
tiger
Član
Pridružen-a: Čet 05 Feb 2004 0:22
Prispevkov: 1161
Aktiv.: 4.90
|
| Objavljeno: Pon Apr 27, 2009 8:47 pm Naslov sporočila: |
|
|
Hi
A je dovolj če ima vsak sprejemnik z oddajnikom svoja stabilizatorja ali ni dovolj, to se pravi vsak par svoja stabilizatorja za simetrično napajanje? Napajanje stabilizatorjev pa iz skupnega vira ?
LP
|
|
| Nazaj na vrh |
|
|
Sokrat
Član
Pridružen-a: Čet 25 Avg 2005 11:00
Prispevkov: 5584
Aktiv.: 23.56
|
| Objavljeno: Pon Apr 27, 2009 10:00 pm Naslov sporočila: |
|
|
Aha, ti imas pasivne senzorje.
Takole kot je narisano, bi moralo delovati, ker se senzorji z oddajniki ocitno napajajo samo iz zanke in nimajo drugega skupnega napajanja (oz. kakrsnekoli druge povezave na katerikoli potencial) s sprejemno elektroniko. Potem tudi ne rabijo locenega napajanja.
Namesto obeh senzorjev prikljuci upora ali trimerja (vsaj 675R, ne vec kot 3675R, ce je napajanje +15V) - ali en se vedno vpliva na rezultate drugega ?
Nato prikljuci en senzor, namesto drugega pa spet upor ali trimer kot v prejsnjem primeru - ali se vedno vpliva dodani upor na rezultate prvega senzorja ?
_________________
Ka ti bo pa torba ce si kupu kolo ? |
|
| Nazaj na vrh |
|
|
tiger
Član
Pridružen-a: Čet 05 Feb 2004 0:22
Prispevkov: 1161
Aktiv.: 4.90
|
| Objavljeno: Tor Apr 28, 2009 6:52 am Naslov sporočila: |
|
|
Hi
Sem že probal z upori, pa isto vplivata kanala med seboj.
Če sem izmeril napetost na prvem izhodu sprejemnika 2,463V, se je z obremenitvijo drugega kanala na prvem vrednost spremenila na 2.459V. Zato sem mislil, da bi za vsak sprejemnik dodal svoja napetostna stabilizatorja, da bi zmanjšal medsebojni vpliv ali pa hm...
LP
|
|
| Nazaj na vrh |
|
|
tiger
Član
Pridružen-a: Čet 05 Feb 2004 0:22
Prispevkov: 1161
Aktiv.: 4.90
|
| Objavljeno: Tor Apr 28, 2009 2:28 pm Naslov sporočila: |
|
|
Hi
Problem odkrit, problem je masa, jo bo treba zeloooooooooo ojačati.
LP
|
|
