Objavljeno: Sob Okt 06, 2012 10:46 pm Naslov sporočila: regulacja smeri in hitrosti vrtenja frekvenčnika |
|
|
Pozdrav!
Trenutno se ukvarjam s nekim krmiljem, katero naj bi preko napetosti (0-10V) krmililo 3f motor preko frekvenčnika. Hakeljc se pojavi pri parametriranju:

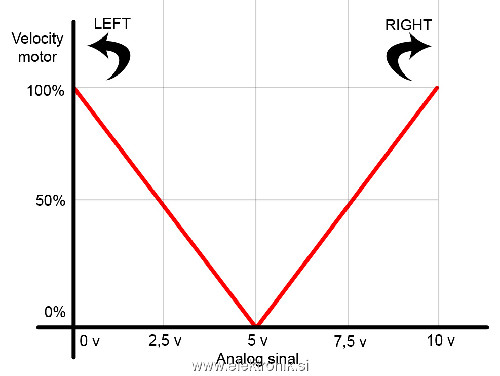

Pri krmilni napetosti od 0 do 5V se naj bi motor vrtel v npr. v levo zvezno glede na napetost (5V-0% ; 0V 100%). Pri napetosti 5-10V pa po istih parametrih vendar v drugo smer.
Pri roki imam Emersonov-ega Commander SK 1.5kW. Prelistujem manual zanj, ampak sem zasledil, da omogoča le 0-100% čez celotno območje (0-10V) a le v eno smer.
Sem morda spregledal kakšen parameter/opcijo/meni v katerem se lahko nastavi željeno krivuljo (kot na sliki)?
V primeru da commander tega ne omogoča, ima kdo zamisel kako se tega lotiti?
Lep pozdrav,
Rok
Opis: |
|
Velikost datoteke: |
135.42 KB |
Pogledana: |
2 krat |

|
_________________ I live in a world where vacuum tube is king!! |
|
Nazaj na vrh |
|
 |
pirpy Član


Pridružen-a: Ned 30 Maj 2004 21:57 Prispevkov: 774 Aktiv.: 3.27 Kraj: Topolšica
|
Objavljeno: Sob Okt 06, 2012 10:59 pm Naslov sporočila: |
|
|
verjetno si spregledal parameter,pripni pdf
|
|
Nazaj na vrh |
|
 |
milan62 Član

Pridružen-a: Ned 04 Jan 2004 23:19 Prispevkov: 2390 Aktiv.: 10.11 Kraj: Kranj
|
Objavljeno: Sob Okt 06, 2012 11:09 pm Naslov sporočila: |
|
|
Velika večina frekvenčnikov zahteva za spremembo smeri vrtenja motorja spremembo signala na enem ( ali celo na dveh ) od digitalnih vhodov
LP
_________________ Wasting time online since 1999 |
|
Nazaj na vrh |
|
 |
rok Član


Pridružen-a: Pet 13 Mar 2009 16:31 Prispevkov: 365 Aktiv.: 1.85 Kraj: Dravograd
|
|
Nazaj na vrh |
|
 |
kdrago Član

Pridružen-a: Tor 14 Dec 2010 1:43 Prispevkov: 85 Aktiv.: 0.48 Kraj: Rudnik
|
Objavljeno: Sob Okt 06, 2012 11:30 pm Naslov sporočila: |
|
|
Poisci digital input Reverse in ga za menjavo smeri vrtenja skleni proti Common sponki. Velja za frekvencnike AB in precej drugih.
V tvojem primeru dajaj signal iz +24 output na input Run Forward ali Run Reverse.
|
|
Nazaj na vrh |
|
 |
Silvo Moderator



Pridružen-a: Pon 24 Feb 2003 17:09 Prispevkov: 14666 Aktiv.: 62.04 Kraj: Koroška-okolica Dravograda
|
Objavljeno: Sob Okt 06, 2012 11:48 pm Naslov sporočila: |
|
|
Nisem še videl frekvenčnika, da bi mu lahko menjal smer z analognim vhodom. (imel sem opravka s precej frekvenčnikov na našem trgu) Takole po spominu - star Ines je v režimu PID- regulator (obcija je bila sicer tovarniško zaklenjena) omogočal menjavo smeri z analognim vhodom. Če se prav spomnim, je pri negativni vhodni napetosti zamenjal smer.
Tole bi sicer šlo izvesti s kakim dodatnim vezjem.
_________________ lp
Silvo |
|
Nazaj na vrh |
|
 |
Silvo Moderator



Pridružen-a: Pon 24 Feb 2003 17:09 Prispevkov: 14666 Aktiv.: 62.04 Kraj: Koroška-okolica Dravograda
|
Objavljeno: Ned Okt 07, 2012 12:08 am Naslov sporočila: |
|
|
Morebiti bi šlo v PID režimu. Potreboval boš dva potenciometra. Na 1. analogni vhod daš enega. (namenjen je feedback-cu) Z njem bi nastavljal hitrost. 2. analogni vhod je referenčna napetost. Z njim bi nastavil "sredino".
(glej shemo za PID. Tam so opisani vsi parametri 61-66)
_________________ lp
Silvo |
|
Nazaj na vrh |
|
 |
Nace Član

Pridružen-a: Pon 12 Maj 2003 0:12 Prispevkov: 828 Aktiv.: 3.50 Kraj: Zagorje ob Savi
|
Objavljeno: Ned Okt 07, 2012 1:32 am Naslov sporočila: |
|
|
Kaj pa shema E.Pot ne bi bila primerna?
_________________ LP Nace |
|
Nazaj na vrh |
|
 |
ElGrigon Član



Pridružen-a: Pon 24 Jul 2006 22:38 Prispevkov: 3883 Aktiv.: 16.92 Kraj: okolica Lenarta
|
Objavljeno: Ned Okt 07, 2012 11:13 am Naslov sporočila: |
|
|
Brez krmilnika ne bo šlo ali dodatnega vezja. 0-10V pelješ na krmilnik in tam programsko nastaviš željeno regulacijo pri tem pa krmiliš še frekvenčnik kdaj naprej/nazaj.
Direkt na frekvenčniku take funkcije ne gredo oziroma nisem še zasledil tako namenskega frekvenčnika.
_________________ lp, ElGrigon |
|
Nazaj na vrh |
|
 |
igo Član

Pridružen-a: Sre 11 Okt 2006 19:11 Prispevkov: 3641 Aktiv.: 16.04
|
Objavljeno: Ned Okt 07, 2012 11:29 am Naslov sporočila: |
|
|
To je povsem enostavno napraviti z operacijskimi ojačevalniki. LM724 ima 4, dodaš še par uporov in diodo ... Do 5V je inventiran izhod, nad 5V premaknjen, skupaj gresta na seštevalnik, en op.oj. pa poskrbi še za smerni DIR signal. Napajanje urediš iz +24V.
Problem je povsem drugje - pri vklopu napajanja in pri morebitnem kratkotrajnem izpadu napajanja, se bo na analognem vhodu dogajalo "marsikaj". Posledično se bo tudi motor zavrtel v "marsikatero" smer s precej "zanimivo" hitrostjo.
Kdo ali kaj krmili tisti signal? Ali delavec vrti potenciometer? Pride signal iz senzorja z 0-10V izhodom? To verjetno veš, da čiste sredine in mirovanja ne moreš doseči s sukanjem 270" 4k7 potenciometra, zato mora biti na sredini signal malo prilagojen, da bo par % nevtralnega področja.
Popravljeno iz LM723 na LM724 .
_________________ Teoretično je praksa posledica teorije, praktično je pa ravno obratno. (igo 2001)
LP, Igor
Nazadnje urejal/a igo Ned Okt 07, 2012 12:24 pm; skupaj popravljeno 2 krat |
|
Nazaj na vrh |
|
 |
VolkD Član



Pridružen-a: Pet 24 Sep 2004 21:58 Prispevkov: 14228 Aktiv.: 60.19 Kraj: Divača (Kačiče)
|
Objavljeno: Ned Okt 07, 2012 11:34 am Naslov sporočila: |
|
|
igo je napisal/a: |
LM723 ima 4, dodaš še par uporov in diodo .. |
LM723 ni operacijski ojačevalnik.
_________________ Dokler bodo ljudje mislili, da živali ne čutijo, bodo živali čutile, da ljudje ne mislijo. |
|
Nazaj na vrh |
|
 |
igo Član

Pridružen-a: Sre 11 Okt 2006 19:11 Prispevkov: 3641 Aktiv.: 16.04
|
Objavljeno: Ned Okt 07, 2012 11:40 am Naslov sporočila: |
|
|
Pišem s telefonom, ... rahlo na slepo glede oznak čipov ...
Uporabi se pač en čip s 4 x OPAMP, kar bi povsem zadostovalo za pripravo signala.
Poudarek je bolj na ostalih dveh odstavkih, ki znata povzročiti več težav, kakor ploščica s čipom in parimi upori.
_________________ Teoretično je praksa posledica teorije, praktično je pa ravno obratno. (igo 2001)
LP, Igor |
|
Nazaj na vrh |
|
 |
Silvo Moderator



Pridružen-a: Pon 24 Feb 2003 17:09 Prispevkov: 14666 Aktiv.: 62.04 Kraj: Koroška-okolica Dravograda
|
Objavljeno: Ned Okt 07, 2012 2:11 pm Naslov sporočila: |
|
|
ElGrigon je napisal/a: |
Brez krmilnika ne bo šlo ali dodatnega vezja. 0-10V pelješ na krmilnik in tam programsko nastaviš željeno regulacijo pri tem pa krmiliš še frekvenčnik kdaj naprej/nazaj.
Direkt na frekvenčniku take funkcije ne gredo oziroma nisem še zasledil tako namenskega frekvenčnika. |
Kot sem napisal - kasneje sem videl, da frekvenčnik ima močnost PID regulatorja.
V tem primeru je en analogni vhod definiran kot referenčni vhod. Z njim se nastavi željena vrednost. Drugi vhod je kot feedback. Če se funkciji zamenjata, bo zadeva delovala ravno tako kot želi Rok. Referenčni vhod se nastavi na polovico (5V) to pomeni za PID "0" motor stoji - feedback mora biti tudi na polovici. Če sedaj premakneš feedback proti - bi se moral motor vrteti v eno če pa proti + pa v drugo stran.
PS
Tole vem, da je delalo pri Inesu. Na firmi sem imel eno aplikacijo ki je upravljala s frezo za doziranje praha v kotel. Linearno s tlakom pare so se manševali obrati. Ker je bil frekvenčnik slabo sparametriran mi je nekoč naredilo "štalo" V kurišče so ročno nametali precej materiala. Tlak je pobegnil čez. Freza se je začela ponovno vrteti sicer v nasprotno smer. Ker smer za doziranje ni bila pomembna (motor je poganjal en vzvod, ki se je premikal levo desno) se je začelo še dodatno doziranje. Posledica "test" varnostnega ventila pri 10 barih. Kako to izgleda težko opišem. (cela zgradba kotlovnice je bila v pari)
