vem glede rs232 in ascii in mikrokontrolerjev je res ogromno že napisano tuka... problem je, da je preveč napisano

Rad bi naredil napravo z 5 tipkami in ko bom pritisnil na eno tipko bom računalniku poslal (preko rs232) nek znak (npr.:A).

Sem dokaj nov na tem področu. Zamislil sem si nekako tako:

Imam en mikrokontroler
-----------
tukaj imam že 1. vprašanje: Kakšen mikrokontroler, vedno sem delal z npr pic16f877 in se mi zdi da je to prevelika stvar za tako "malo" podatkov
----------
2. vprasanje: se bi mogoče to dalo narediti s kakšnim drugim čipom brez potrebe programiranja
----------

potem pa kabel pa preko Rx in Tx

aja pa napajanje za vezje se da vzeti kar iz rs232 ?

kaj pravite ... oz me lahko naslovite na kakšno bolj spefifično temo na tem forumu/www naslov


hvala, matija

[Sokrat]

[gumby]

1. Katerikoli uC bo dober za to... če ti je PIC domač, lahko vzameš kaj manjšega, recimo 12F675, ta se dobi pri nas. Sicer nima UART-a, ampak manjše hitrosti ni problem naredit programsko (kak C prevajalnik ti celo zgenerira kodo). Za večje hitrosti pa obvezno kvarc in uC z UART.

2. Da se naredit z navadno logiko, vendar bo z uC precej manjše in enostavnejše vezje...

[ajitam]

[ajitam]

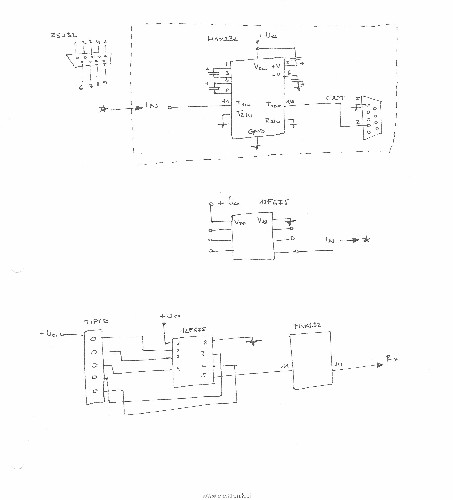

Tako zaenkrat sem naredil tole.... dejte me pograjat... hja jaz sem bolj tranzistorji, operacijski ojacevalniki... to pa mi ne gre preveč

[Domenius]

Za tipke po navadi rabiš upore, razen če ima PIC vgrajene pull-upe in si jih vklopil. PICev ravno ne poznam.. Ne vem zakaj ne uporabiš obeh liniji (Rx, Tx)? Lahko da si boš kdaj kaj premislil in boš želel pošiljati podatke v obe smeri pa boš samo spremenil program. Če si začetnik v softweru raje vzemi PICa, ki ima hardwerski UART, bo lažje začeti.. vsaj po moje.

[Sokrat]

Lazje je uporabiti drugi par pinov na MAXu, ker sta na nasprotni strani ohisja.

MAXu manjka blokirni kondenzator na napajanju, enako pri MCUju.

MCU s tako malo pini in brez HW UARTa ni najboljsa izbira, saj si brez kvarca izpostavljen potencialnim problemom zaradi timingov. Ce iams moznost, nabavi 16F688, ki je 14-pinski sorodnik s HW UARTom in dovolj pini, da obesis nanj vse, kar si planiral, ter se malo vec.

Tipke nimajo pull-upov. To je bizarna odlocitev za nekoga, ki je "bolj tranzistorji, operacijski".

Na shemi ni napajalnika ...

[aly]

Za začetek ali teste, ko imaš dovolj prostora, vzemi nek bolj glomazen uC. Recimo Pic 16F877 (DIL 40) ali ATmega 16 (DIL 40).
S takim je lažje delat. Pa še hardverski UART imajo.

Sicer je pa softverski simulator tvoj najboljši prijatelj

[ajitam]

nekako sem ze dodelal vezje. sedaj sem pa naletel na drug problem - ne morem dobiti max3323. gledal sem na farnell-u pa imajo samo onboard ohisje. ima kdo kaksne izkusnje kje dobiti ta cip ?

hvala

[Sokrat]

Zakaj mora biti pa ravno ta ?

[PPG78]

[Sokrat]

Saj se tudi MAX3323 dobi v Farnellu ...

[int47]

PIC-ov ne poznam.
Večina uC-jev ima možnost vklopit pull-up upore. Če PIC nima možnosti vklopa internih pull-down uporov ne bo delovalo (tipke na tvoji shemi preklapljajo na +5V, zato rabiš pull-down).

Edit: uC-ju in MAX-u privošči še kakšen blokirni kondenzator.
Interni RC oscilator ni dovolj točen za RS232.

[Silvo]

[int47]

Tako kot AVR-ji (in še katera druga družina) imajo samo pull-up?
Na shemi, ki jo je pripel ajitam, pritisnjena tipka spusti na port +5V, zato bi rabil pull-down, ali pa naj tipke "potegnejo" pin na GND.
