[bungee]

Torej, posedujem 100Mhz digitalni osciloskop, ki pa mi seveda nič ne pomaga če bi želel pomerit kaj se dogaja na 868Mhz območju.

Bi kaj takega lahko rešil z delilnikom frekvence??? Sama meritev, ki bi jo rad opravil niti ne potrebuje nevem kakšne kvalitete/točnosti, predvsem bi rad videl ali se sploh kaj zgodi v merilnem področju. Igram se namreč z RFM12B transceiverjem, pa bi rad ugotovil če mi modul sploh kaj odda, preden fašem živčnega

[VolkD]

Očitno potrebuješ kaj drugega in ne osciloskop. Prav bi ti prišel spektralni analizator in RF powermeter.

[Vlado]

V primeru da si siguren da sprejemni modul dela pravilno lahko si pomagaš tako da na njem meriš RSSI signal.

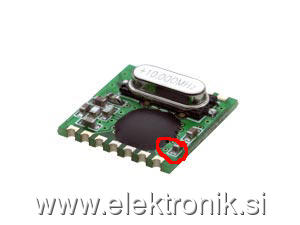

RSSI signal je prisoten (zdi se mi na spodnjem koncu kondenzatorja, drug pin je vezan na maso), v datashetu najdeš odvisnost izmerjene napetosti in moči vhodnega signala.
Vlado

[dragoon]

preizkušeno dela hitra (mislim da schotky) dioda prilotana med anteno in maso. potem enostavno meriš napetost z voltmetrom. ko odddaja moraš zmerit nekaj voltov, blizu napajalne U (3V).

RSSI mislim da je za merjenje sprejemne moči.(?)

[Vlado]

Z merjenjem RSSI signala na drugem modulu lahko ugotovi tudi ali oddajnik oddaja na "pravi" frekvenci. Kaj pa oddajnik oddaja je težko ugotoviti ker je modulacija FSK in ne amplitudna ali OOK. Pri amplitudni modulaciji bi tudi pri merjenju signala na anteni oddajnika lahko ugotovili obliko oddanega signala pri FSK to ni mogoče. Sam sem si z merjenjem RSSI pomagal pri uglaševanju anten.
Vlado

[bungee]

Hvala vsem za nasvete in namige.

Da najprej sem res moral vzet v roke spektralca in stvari spravil v delovanje.
Potem se zdaj, ko spektralca res nimam več pri roki poslužujem RSSI signala.

Diodna indikacija pa mi bo še kdaj v prihodnosti prišla prav.

Tako, da vsem hvala za odgovore. Pa seveda še eno vprašanje, ker nisem "doma" na RF področju (še). Kako težko bi bilo narediti sprejemnik, ki bi bil uglašen na 868MHz. Drugače vprašano, ali ima kdo kakšno delujočo shemo česa takega. Ne toliko za komunikacijo, le za indikacijo prisotnosti signala.

[VolkD]

Hmmm.. in jutri boš potreboval enega takega, ki bo sprejemal na 910 .
Spektralca si naredi.

[Vlado]

RFM12 obstaja tudi za 868MHz območje in se dobi tudi pri nam.
Vlado

[bungee]

[bungee]
