Pozdravljeni!
Na vas se obračam, ker mi počasi res ni jasno kaj sem narobe naredil. Skratka. Preko svet-elektronike sem nabavil vse potrebno za izdelavo brutus ojačevalnika 170W (2x tda7294 v bruidge vezavi). Vse sem lepo sestavil, napajanje deluje lepo, problem se pojavi pri priklopu zvočnikov, saj zvoka ni od nikjer.
Zanimivo, da sem priklopil potenciometer logaritemski 100K ohm, je bilo nekaj celo slišat, ampak porazno.
A se komu sanja kje bi lahko bila napaka (čeprav vem, da je težko tukaj karkoli reč)? Če potrebujete še kakšne podatke, samo sporočte

LP
Rokic

[MAAG]

Ce imas na razpolago osciloskop se loti sistematskega iskanja napake.

Verjetno je pa najbolj banalna napaka ! Kot npr. imas stikalo slucajno na "mute".
Koliko Ohmske zvocnike imas prikljucene?

Drugace pa pisi Jure Mikeln-u, avtorju Brutusa za resitvijo.

[Rokic]

osciloskopa žal nimam, stikalo pa tudi ni na mute Če dam na mute, potem res ni nič slišat.
Zvočniki so 8
A je mogoče, da zaradi kakšne mase preslabo naspajkane, da se mi to dogaja?

[jurem]

Oj,

res je nekaj: Brutusi so tako tihi, da jih ob vklopu ne slišiš. Sem pa že slišal, da je odpihnilo zvočnik, ko je lastnik priključil na vhod polni signal...

Tebi Brutusi ne igrajo naglas? Kaken nivo vhodnega signala imaš? Od kod pride ta signal?

Lp
Jure

[ID]

Kolikšno pa imaš napajalno napetost!?

[Rokic]

[ID]

Problem imaš v napajanju. Previsoko napetost imaš! V tvojem primeru dobiš iz napajalnika cca +-36V. V datasheetu lepo piše da je lahko najvišja napajalna napetost v mostični vezavi za 8 zvočnik +-25V kar da 150W moči. probaj zvezati 2 8 zvočnika zaporedno da dobiš 16 . Zelo verjetno ti bo potem ojačevalnik delal ker je lahko napajalna napetost za 16 zvočnik +-35V!

Se mi je zdelo že od začetka da je tukaj problem

Za ta napajalnik rabiš 16 zvočnik. Nisem bral na SE- a tega ne navajajo v načrtu!?

[joc]

[Rokic]

na forumu od svet-el, je imel podoben problem, samo je imel montirane napačne upore (dobil je 2,2k namesto 22k). Sem premeril že vse upore, pa so vsi pravi

[ID]

Ti samo daj 16 zvočnik pa bo delalo

[MAAG]

[Rokic]

bom probal premerit.
IC pa se mi zanimivo nič ne segreva. Če dam potenciometer na 100k in da zmeri temperaturo začne naraščat, vendar ne toliko da bi segrelo hladilno telo (da bi sploh občutil). Če mi ne bo uspelo poštimat bom nesel k enemu k se bolj profesionalno ukvarja z elektroniko pa bo on pogledal, kaj sem narobe naredil

[jurem]

Preden neseš prijatelju vzami dobro lupo in temeljito preglej spoje/stike na strani spajkanja, večkrat se kje najde kakšen tik preveč in kakšen slab stik...

Izhod iz MP3? Ali je to izhod iz slušalk - 32 Ohmskih?

Sicer pa so Brutusi deklarirani za 8 Ohmske zvočnike.

Lp
Jure

[s54jp]

Brutusi delajo tudi na 4 omske zvočnike. Samo je potrebna manjša napajalna napetost. ( za 8 omske zvočnike 40V plus, minus, masa za 4 omske pa 28.28 V -to se pravi ne več od 30 V )
Pišem iz lastnih izkušenj.
Zlotal sem ih dva kompleta to se pravi 2x 200W KRAT DVA in je vse delovalo od prve. Preveri svoje lotanje in elemente kako ti je predlagal Jure pa bi moglo zašpilati. Signal iz "mojega" MP3 plejerja je bil več kot dovolj za pobudo ojačevalnika .Na ishodu je bil 500W zvočnik .

Upam da ti bo uspelo.

Lep pozdrav Josip

[s54jp]

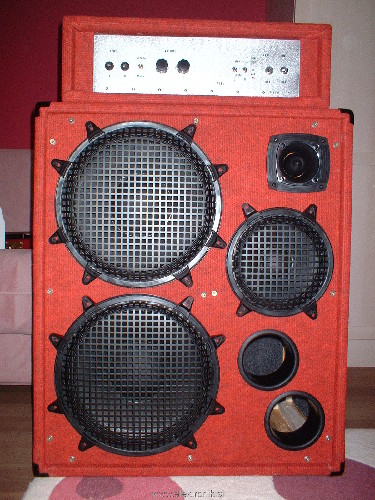

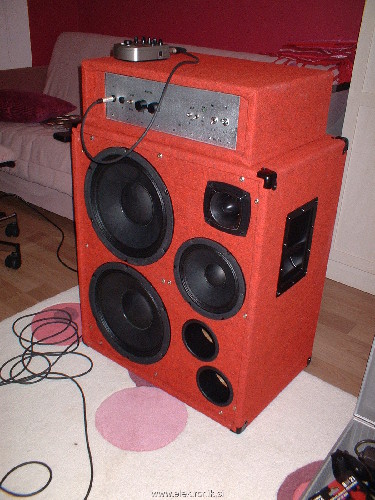

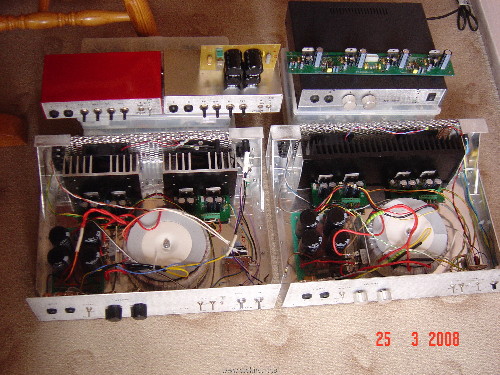

Ja še nekaj da vsem dam malo poguma ki se niste lotili tega ojačevalca ali vam "ni ratalo" -ojačevalec je enostaven zaradi čipovja je pa kar nekaj mehanskega dela -kot se vidi na sliki ampak se splača - poglej slike

73 Josip
