 Objavljeno: Sre Sep 30, 2009 9:56 am Naslov sporočila: PCB antena za 2.4GHz |
 |
|

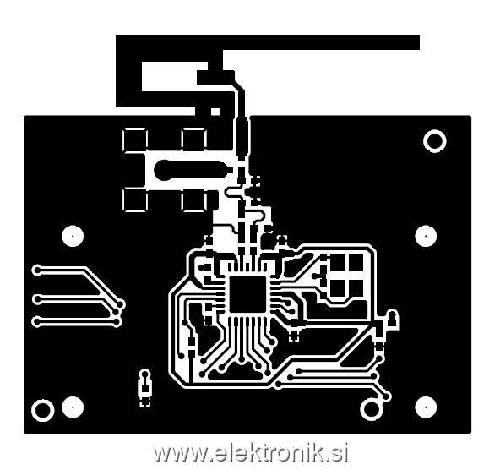

Delam PCB za CC2520 - 2.4 GHz IEEE 802.15.4/ZigBee RF Transciver. Predlogo za tiskanino sem našel na TI strani.
PCB je dizajniran za materijal FR4 debeline 1mm, doma pa imam vse platice 1.5mm.
Sedaj pa imam vprašanje za VF strokovnjake. Ali je, v primeru da uporabim 1.5mm platico, potrebna sprememba, ter kakšna. Predvidevam, da dolžine ostajajo enake, spremeni pa se širina linije (do antene, tam kjer je pod linijo masa).
LP
Peter
| Opis: |
|
| Velikost datoteke: |
36.14 KB |
| Pogledana: |
17 krat |
|
_________________
Time is like a fuse, short and burning fast |
|
| Nazaj na vrh |
|
 |
borber
Član
Pridružen-a: Pon 23 Maj 2005 8:40
Prispevkov: 3111
Aktiv.: 13.10
Kraj: LJUBLJANA
|
|
| Nazaj na vrh |
|
|
.
Član
Pridružen-a: Pon 23 Avg 2004 16:16
Prispevkov: 16777190
Aktiv.: 70641.07
|
| Objavljeno: Sre Sep 30, 2009 12:15 pm Naslov sporočila: |
|
|

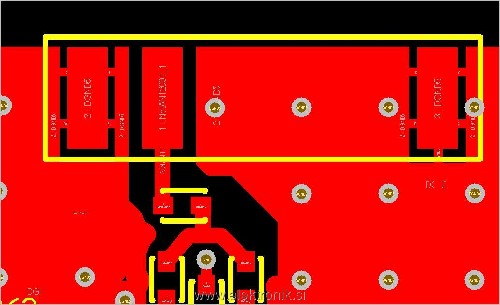

Brisana vsebina odstranjenega uporabnika.
| Opis: |
|
| Velikost datoteke: |
81.64 KB |
| Pogledana: |
4 krat |
|
|
|
| Nazaj na vrh |
|
|
PeterC
Član
Pridružen-a: Tor 14 Dec 2004 20:22
Prispevkov: 204
Aktiv.: 0.86
|
| Objavljeno: Sre Sep 30, 2009 12:59 pm Naslov sporočila: |
|
|
Vidim, da sem nerodno zapisal vprašanje in naslov teme.
Predvsem me zanima mikrotrakasta linija od noge čipa do priključka antene. Antena je 50 Ohmska in debelina materijala ne vpliva na njeno impedanco (vsaj tako piše v Design Note).
_________________
Time is like a fuse, short and burning fast |
|
| Nazaj na vrh |
|
|
GJ
Član
Pridružen-a: Čet 02 Nov 2006 15:51
Prispevkov: 946
Aktiv.: 4.16
Kraj: Ljubljana
|
| Objavljeno: Sre Sep 30, 2009 1:17 pm Naslov sporočila: |
|
|
Čisto mimogrede..
Pa ja ne delate sami ZigBee modulčke?
Se ne izplača niti pod razno!
Priporočam: JENNIC JN5148-001-M00
Prikrajšan boš za veliko problemov kot so EMC testi, assembliranje, CPU itd.
IDE je Code Blocks, jezik C. Primerčkov dovolj. API doteran in preizkušen! Forum aktiven in močan.
Celoten modul vsebuje 32 bitni MCPU in vse odstalo. Modul je močno manjši od tvojega vezja, rabiš le 3.3 VDC.
Pa še modulček nudi veliko veliko več, cena na Farnell strani je dokaj ugodna.
LP GJ
|
|
| Nazaj na vrh |
|
|
PeterC
Član
Pridružen-a: Tor 14 Dec 2004 20:22
Prispevkov: 204
Aktiv.: 0.86
|
| Objavljeno: Sre Sep 30, 2009 1:36 pm Naslov sporočila: |
|
|
CC2520 je $2.
ZigBee me niti ne zanima, bolj me IEEE 802.15.4.
Kaj se splača... to se mi zdi, da smo že obdelali, samogradnja definitivno ne. Kaj me pa zanima, to je pa druga...
Hvala za link, definitivno bom sprobal modulček.
_________________
Time is like a fuse, short and burning fast |
|
| Nazaj na vrh |
|
|
GJ
Član
Pridružen-a: Čet 02 Nov 2006 15:51
Prispevkov: 946
Aktiv.: 4.16
Kraj: Ljubljana
|
| Objavljeno: Sre Sep 30, 2009 3:12 pm Naslov sporočila: |
|
|
| PeterC je napisal/a: |
CC2520 je $2.
ZigBee me niti ne zanima, bolj me IEEE 802.15.4. |
Seveda podpira tudi IEEE802.15.4!
2$ za CC2520 pri količini 10K???
Pri tej količini stane tudi JN5148-001-M00 primerno manj.
Ampak ima notri za svojo ceno res veliko!
Da ne govorim o 32 bitnem CPUju z 32 MIPSi, 128K, RAM 128K, ROM 512K FLASH spomina, JTAG priključek, hardwareska enkripcija, ADC 12bit, DAC12 bit, itd.
Programska orodja zastonj.
| PeterC je napisal/a: |
| Hvala za link, definitivno bom sprobal modulček. |
Sprobaj in povej, jaz sem očaran in začaran..
|
|
| Nazaj na vrh |
|
|
MarkoM
Član
Pridružen-a: Tor 12 Sep 2006 15:29
Prispevkov: 2825
Aktiv.: 12.34
Kraj: Lovrenc na P.
|
| Objavljeno: Sre Sep 30, 2009 5:08 pm Naslov sporočila: |
|
|
| PeterC je napisal/a: |
CC2520 je $2.
ZigBee me niti ne zanima, bolj me IEEE 802.15.4. |
ZigBee uporablja standard 802.15.4. In ta modul in vsi osstali navadno podpirajo na fizičnem nivoju samo MAC (beri CSMA/CA). Ostalo je softwaresko, to je potem celotni ZigBee.
Sam sem naredil modul iz CC2500, ki sicer fizično ne podpira CSMA/CA. Podpira pa različne modulacije itd. Anteno sem naredil kar kot zanko in modul nese zunaj do 90 m pri 250 kb/s. Uporabil sem kar navaden vitroplast, pertinaks pač kaj mi je prišlo pod roke.
|
|
| Nazaj na vrh |
|
|
.
Član
Pridružen-a: Pon 23 Avg 2004 16:16
Prispevkov: 16777190
Aktiv.: 70641.07
|
| Objavljeno: Sre Sep 30, 2009 8:43 pm Naslov sporočila: |
|
|
| Brisana vsebina odstranjenega uporabnika.
|
|
| Nazaj na vrh |
|
|
PeterC
Član
Pridružen-a: Tor 14 Dec 2004 20:22
Prispevkov: 204
Aktiv.: 0.86
|
| Objavljeno: Sre Okt 14, 2009 10:08 am Naslov sporočila: |
|
|
O IEEE 802.15.4 imam enako mnenje kot MarE69, dokaj enostavna zadeva za komuniciranje med dvema napravama, ZigBee že (preveč) komplicira zadeve.
Pa da še odgovorim na moje začetno vprašanje, kaj vse je treba spremeniti ob spremembi debeline laminata; Pred parimi dnevi je TI objavil na svoji strani tole - AN068 - Design Steps and Results for Changing PCB Layer Thickness (Rev. A)
Razložen je balun, filter in linija. Malce opore za tiste, ki ste, ali pa še boste naleteli na podoben problem.
