genius87

Zdravo!

Zanima me kako vezati diode pri motorju kateri je priklopljen na H-mostič L293, mostič pa je priklopljen na mikroporcesor Atmelmega. Motorji so priklopljeni preko mostiča na 12 voltno napajanje...sam mikroprocesor pa deluje na 5 voltih..

Zanima me katere diode je treba vezati in kako, da se nebojo uničile vhodno izhodne linije mikrokontrolerja zaradi velikih tokovnih špic ki jih ustvari motor ob zagonu.?

Zanima me tudi če mora biti masa zunanjega napajanja tudi na masi mikroporcesorja.

lp, pa hvala za odg.

jjakob · Objavljeno: Sob Okt 24, 2009 7:28 pm Naslov sporočila:

datasheet

genius87 · Objavljeno: Sob Okt 24, 2009 7:45 pm Naslov sporočila:

aha.

A se lahko uporabi diode 1n4001 ?

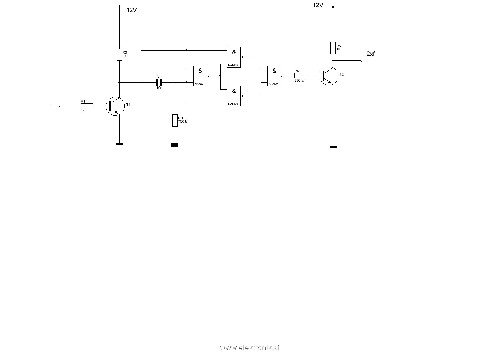

Zakaj pa je treba 4 diode vezat? Po moji shemi se nerabi še dodatno napajanje vezat preko diod na motor...zakaj tako?

lp

jjakob · Objavljeno: Sob Okt 24, 2009 7:59 pm Naslov sporočila:

Diode so vezane tako, da napajanje ne bo nikoli teklo preko njih, bodo pa se vsi impulzi na motorju, ki so večji od napajalne napetosti, prenesli na njo. Zato je pomembno, da imaš na napajanju gladilni kondenzator. Če je to baterija, ga ne potrebuješ nujno.
4 pa zato, ker se polariteta teh impulzov spreminja glede na smer motorja. Torej se lahko pojavijo na vsakem vhodu negativni ali pozitivni impulzi.
1N4001 bodo dovolj.
