hej sem študent 1. letnika interdisciplinarnega študija računalništva in matematike. Eden od predmetov, ki jih imamo so tudi osnove digitalnih vezij. Tam smo se učili o logičnih vratih (AND, OR...) in s tem znanjem sem že naredil majhno vezje (v Logisimu).

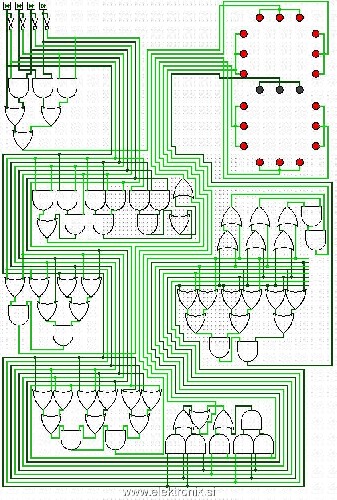

Naredil sem preprost 7 segmentni zaslonček (1 cifra), ki ima 4 vhodne spremenljivke in, ki ima pri vrednostih od minterma 0 do minterma 9 vrednost indeksa minterma pri mintermih 10 do 15 pa vrne znak E. Za vsakega od 7 segmentov sem napisal PDNO in le to minimiziral v MKNO in MDNO potem pa sem videl katera je bolj optimalna.

Sedaj me zanima če se da takšno logično shemo poslati v kakšno podjetje kjer bi mi ga stiskali oz. kakorkoli se že reče takemu postopku. Če to obstaja, kakšne so cene?



lp

[Pyr0Beast]

Misliš tiskanino ? To lahko.

Čip ... ceneje, mnogo ceneje bi te prišla izdelava z diskretnimi elementi ali preprosteje z namenskimi čipi.

[red_mamba]

ceneje boš skozi prišel, če boš kakšen CPLD zapekel, tako tvojima staršema ne bo treba vaše hiše oz. stanovanja prodat da ti bojo čip izdelali

[PZUFIC]

Saj lahko kupiš čipe z NOR, OR,...vrati.

[Azrael]

Je to na sliki (pripni jo na forum, na hopsasa bo kmalu izginila), pravzaprav BCD-to-7Segment LatchDecoderDriver, tako kot CD4511?

Da bi ti chip naredili ekstra zate, je možno, ampak bo to tudi tvoj bankrot.

Lahko pa zadevo izvedeš s TTL (74xxx) ali CMOS (4xxx) logiko. Ne bo eno samo integrirano vezje, ampak kar precejšnje število.

Zadeva je izvedljiva tudi z uporabo mikrokrmilnika, če boš spisal ustrezen program.

[alexa karantanija]

aha..no tiskanina bi bila ze boljsa
vem da se lahko kupijo logicna vrata..smo mel na vajah prvo uro Protoboard pa smo mogl realizirat neko funkcijo...
kaksna je cena negatorja, 2 vhodne konjunkcije in disjunkcije

Glede CMOS...na faksu smo za zdaj omenili, da je to tehnologija kjer je 0 med 0-1.5V in 1 med 3.5-5V tako TTL(74XXX) pomeni..verjetno kaksen mikrokontroler..

glede samih mikrokontrolerjev...VHDL se bomo zaceli uciti sele cez en mesec

Azrael..naceloma ja..4 vhodne spremenljivke in notri 7 funkcij..za vsak segment 1...

sem pogledal pravilnostno tabelo in vidim, da ima veliko vrednosti nedefiniranih...kaz sem naredil tako, da so vse vrednosti definirane bodisi z indeksom minterma (n<10; n € N) ali pa z E. Opazil sem se, da sem enako poimenoval segmente zaslona kot pri podjetju National semiconducters.

Imam pa nekaj vprašanj...
A B C D so menda vhodne spremenljivke
kaj je pa LT BI LE?
poleg tega me zanima...kaj je v zgornjem levem kotu...+ ali -? sem pozabil...vem pa, da se čipek obrne tako, da je zareza oz. pikica na levi

lp

[gumby]

[alexa karantanija]

aha..kaksna bi bila pa cena taksnega cipka?

a so v uporabi se kaksni drugi 2 cleni operatorji kot konjunkcija (AND), disjunkcija (OR), implikacija(=>), ekvivalenca (<=>), eksplicitni ali(XOR), Shefferjev operator (NAND), Pircov ali Lukasiewiczev operator (NOR).. ker n mestnih operatorjev je 2 na (2 na n) torej 2-mesnih je 16...mi smo jih jemali pa 7...so še kakšni v bolj splošni uporabi?

lp

[.]

Brisana vsebina odstranjenega uporabnika.

[PZUFIC]

Pazi če boš delal z logičnimi vrati, če boš priklapljal izhode nekih vrat na vhode drugih, ker se zna zgoditi, da bo vhodna napetost premajhna, zato dobro preglej datasheete.

[BluPhenix]

Pa ne mešat VHDL z mikrokontrolerji, ker vse v čemer sta skupna je to, la hako mikrokontroler opišeš v VHDL-u.

Zadevo ki si jo naredil lahko realiziraš diskretno, kot je bilo že omenjeno, ali pa z CPLD (google), če boš že pisal v VHDL zadevo lahko potem realiziraš tudi v FPGA-ju. Za začetek je verjetno najbolje, da narediš kot so ti drugi svetovali - z diskretnimi elementi.

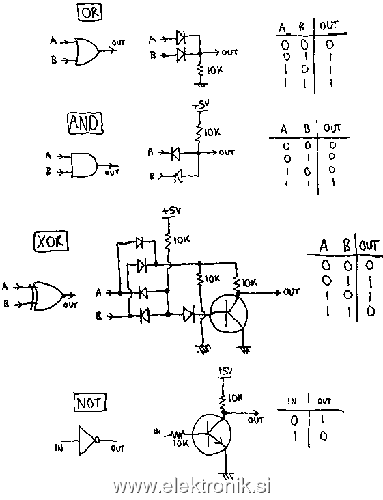

[int47]

[aly]

[rok]

[Azrael]

Če avtor še spremlja to temo.

Še en veliko serijski čipek, ki dela nekaj takega kot želiš: 74LS47

Proti koncu pdfja imaš shemo z logičnimi vrati. Poglej, če nisi na novo šel razvijati ravno tega oldtimerja.
