[Jani]

Pozdrav!

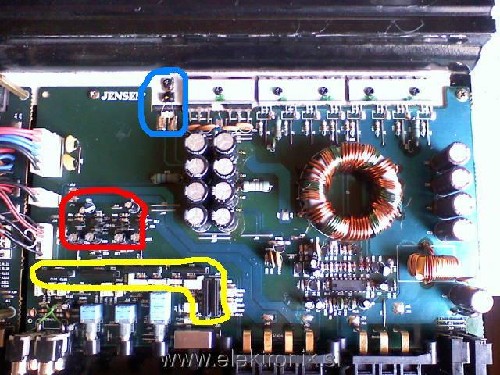

Zanima me ali ima kdo shemo za tale ojačevalnik. Naj povem da mi tale ojačevalnik dela probleme že od samega začetka . Sprva do "odleteli" izhodni tranzistorji na končni stopnji, po zamenjavi je spet nekaj časa deloval, nato so spet "odleteli" tokrat skupaj z osmimi mosfeti na svičerju, zdaj pa imam probleme še s pregrevanjem enih uporčkov. Zanimivo je to, da sem skoraj 100% prepričan da so vsi elementi dobri, ojačevalnik pa še vedno ne dela pravilno in daje enosmerno napetost na izhod. Žal na netu ne najdem čisto nič pametnega s katerim bi si lahko vsaj malo pomagal . Na sliki sem označil 4 tranzistorje, ter uporčke kateri se mi pregrevajo. Tranz. so ok.

LP, Jani

[jjakob]

Če so res vsi elementi brezhibni, je problem v hladnih lotih. Včasih že mikroskopska razpoka v lotu lahko povzroča nezanesljiv kontakt.

[dipsi111]

Zamenjaj štiri elektrolitske kondenzatorje v napajalcu, levo od toroida na sliki. Že po sliki se vidi da so pregreti in verjetno suhi - plastična izolacija zelo skrčena.

LP Boštjan

[Jani]

dipsi111 hvala za nasvet, vendar mi svičer deluje čisto ok, tako da jih za enkrat ne bom menjal, čeprav bi bilo pametno (če zašpila sigurno menjam). Sedaj imam na spodnji strani tiskanino prekinjeno, tako da ojačevalec priključim brez svičerja, direktno na usmernik preko žičk.
Sicer pa čemu služi tisti del vezja ki sem ga obkrožil?

[dipsi111]

Če dobivaš na izhodu enosmerno napetost (po možnosti enako napajalni) je problem v izhodnih tranzistorjih - prebiti. Kot si napisal, si jih že menjaval dvakrat. Drugič si jih menjava skupaj s feti v napajalniku - obvezno zamenjaj kondenzatorje kot že prej napisano. Si preveril tudi pobudne tranzistorje? Kako je z nastavitvijo mirovnega toka - na sliki se namreč ne vidi nobenega trimerja - verjetno je mirovni tok nastavljen z diodami (2-4 vezane v serijo). Če so prisotne le-te jih preveri. Na sliki imaš med usmerniškimi diodami in izkodnimi tranzistorji zalotan upor, kaj ni bil tam v originalu NTC ali PTC upor?
Napisal si, da ga imaš priklopljenega na zunanjem napajanju - je napetost enaka ali manjša napetosti iz napajalnika v ojačevalcu? Napetost na predojačevalcu si pomeril? Po sliki sodeč so poleg tranzistorjev za katere si rekel da se grejejo dve zener diodi - preveri če niso prebite in na tranzistorje ne dobivaš previsoke napetosti.

LP Boštjan

[Jani]

eto pravkar prelotal izhodne tranzistorje. Kot že rečeno ok zenerce so ok, upor imam namesto NTK-ja, trimerja ni, kondenzatorjev še nebom menjal ( ko že rečeno sploh niso priključeni, zato menjava pride ko zaigra), napetost je za +/- 7v manjša od svičerja (toliko mi potegne napajalnik) vendar mislim da to nebi smelo vplivati.
Sicer pa hvala!

[dipsi111]

Še enkrat, kolikšno imaš enosnerno napetost na izhodu? Na izhodu normalno ni DC napetosti, če niso prebiti izhodni tranzistorji. Kako si preveril izhodne tranzistorje ter pripadajoče driverje če so OK? Kako si preveril zener diode? NTK upor na tistem mestu ni za "lepše" videt.

LP Boštjan

[jjakob]

Se slučajno upor, ki si ga dal namesto NTK ter eden od izhodnih tranzistorjev dotikata? Vsaj tako je vidno na sliki.

[Jani]

ta ojačevalec mi pa kvalitetno žere živce... Torej ntk sem zamenjal z uporom, ker je močno privijačen na ohišje, pa še slabe nogice ima, tako da sem ga rajši pustil na svojem mestu. Ko ntk leži na mizi ima upornost okrog 2k , ko pa ga stisnem s prsti, pa ima okrog 1,4k , zato sem ga zamenjal z uporom 1,5k .
Tranzistorje VSE sem premeril tako, (ko sem dokončno izgubil živce) da sem jih odlital ven ter pomeril. Vsi so OK. Zener diode tudi ven preko upora, pomeril padec OK.
Mislim da tiči problem v delu vezja, ki sem ga na sliki obkrožil. Po pravici povedano iz vezja ne razberem čemu bi služilo, mislim pa si da je tisto diferencialna stopnja. Že nekaj časa nazaj sem menjal dva tranzistorja če se ne motim sta bila 2sa1270 z bc327, s tem da sem zamenjal razpored nogic. Je krivo mogoče to? Tistih tran. da bi sprobal več nimam
Skor pozabil... Na enem kanalu imam cca 0.3V enosmerne.
Hvala in LP

[matic_scetinec]

Zdravo!

Trenutno imam tudi jaz takšen podoben ojačevalec na popravilu (sem ga že popravil, in čakam, da ga pride stranka iskat). Pri meni je bil v stiku eden izhodni tranzistor, in nekaj mrzlih spojev, ki so tudi meni žrli živce.
Lahko kaj izmerim, če ti kaj pomaga.
Še nekaj slik:

LP, Matic

[Jani]

Lepa hvala za pomoč!
Zanima me, kateri tranzistorji so v rdečem obkroženi, ter kateri upori so vezani na njih, ter če lahko pomeriš njihovo delovno točko. Prav tako me zanima kateri operacijski ojačevalniki so uporabljeni NJM4555L??? Kaj pa NTK je tudi podobne vrednosti kot pri meni? Vidim da ima ta model veliko več elementov od mojega...

Hvala in LP

[matic_scetinec]

Zdravo!

Rdeče obkroženi tranzistorji so 2SC3202 in 2SA1270 poleg so upori 180 in 2k . NTC ima pti 20°C upornost 2,5k . Operacijski pa so NJM4558L.

LP, Matic

[Jani]

Matic hvala .
Rdeče obkroženi tranzistorji 2SC3202 (x2) in 2SA1270(x2) imajo zraven vezane še štiri zener diode (15V). Je to mogoče diferencialni ojačevalnik oziroma predojačevalnik v A klasi? Če je, kolikšen naj bi bil mirovni tok čez CE. Bi bil gretju 180 omskega upora vzrok zamenjava tranzistorjev 2sa1270 z bc327? Sem z menjavo tranzistorjev premaknil delovno točko?
Hvala, LP

[Jani]

Eto ojačevalec je zaigral . Našel sem napako potem ko sem našel (sreča) slike, si sem jih naredil že dolgo dolgo nazaj. Na sliki je bilo videt, da so zener diode okrog tistih tranzistorjev 3,9V, jaz pa sem imel 15v. Kako so se na vezju znašle ravno 15v mi še sedaj ni čisto jasno. Po zamenjavi diod sem še ugotovil da je skurjena polovica enega operacijskega ojačevalnika, tako da sem še njega zamenjal in stvar je zaigrala.
Najlepša hvala vsem ki ste mi pomagali

LP, Jani
