Touchscreen PCB


Objavi novo temo   Odgovori na to temo   Printer-friendly version    www.elektronik.si Seznam forumov -> Elektronika za začetnike
Poglej prejšnjo temo :: Poglej naslednjo temo
Avtor Sporočilo
PC_Master
Član
Član



Pridružen-a: Pon 17 Mar 2008 20:10
Prispevkov: 319
Aktiv.: 1.51
Kraj: Domžale , Blizu Ljubljane , Poštna 1230
PrispevekObjavljeno: Tor Dec 15, 2009 12:02 am    Naslov sporočila:  Touchscreen PCB Odgovori s citatom

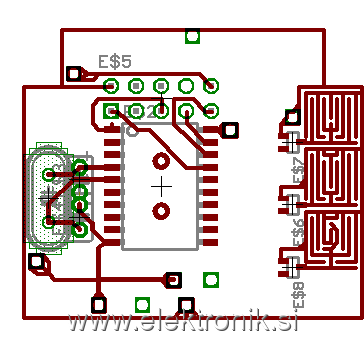

Živijo. Delam neko mini vezje, in me zanima, če bi lahko na njem naredil touch tipke na tak način - glej priponko.

Na Bazo in Kolektor sta priključena + , Emitor gre pa na pin procesorja.

Seveda Baza in + nista direkto povezana, ampak tvorita nekako polje (glej priponko), kjer bi lahko samo dotik prsta naredil stik.

Kot vidite pri tranzistorju, emitor ni priklopljen.

Sicer sem use nekako razložil zelo skromno, toda upam da boste razumeli, kaj želim doseči. Dancing

 Opis:
 Velikost datoteke:  7.61 KB
 Pogledana:  3730 krat

Nazaj na vrh
Skrit Poglej uporabnikov profil Pošlji zasebno sporočilo
Pyr0Beast
Član
Član



Pridružen-a: Pon 16 Jun 2008 14:11
Prispevkov: 4969
Aktiv.: 23.92
PrispevekObjavljeno: Tor Dec 15, 2009 5:08 am    Naslov sporočila:   Odgovori s citatom
Surovi bakreni kontakti bodo zelo hitro oksidirali - posrebriš/pozlatiš.
Nazaj na vrh
Odsoten Poglej uporabnikov profil Pošlji zasebno sporočilo
MadMax
Član
Član



Pridružen-a: Pet 09 Sep 2005 22:16
Prispevkov: 4743
Aktiv.: 19.96
PrispevekObjavljeno: Tor Dec 15, 2009 7:13 am    Naslov sporočila:   Odgovori s citatom
Raje ne tako...
Tudi če zadeva ne bo doživela nabiranja kondenza ob spremembi temperature in se ti ne bodo muhe in ostali žužki sprehajali po tipkah-morda boš kdaj imel malce preveč vlažne prste, pa bo jeza tu...
Nazaj na vrh
Skrit Poglej uporabnikov profil Pošlji zasebno sporočilo
PC_Master
Član
Član



Pridružen-a: Pon 17 Mar 2008 20:10
Prispevkov: 319
Aktiv.: 1.51
Kraj: Domžale , Blizu Ljubljane , Poštna 1230
PrispevekObjavljeno: Tor Dec 15, 2009 11:00 am    Naslov sporočila:   Odgovori s citatom
Aha, umazanija/oksidiranje je razumljivo, tako da zacinkal. Kaj, če bi naredil podobne tipke kot pri daljincu, ki so iz gume?
Nazaj na vrh
Skrit Poglej uporabnikov profil Pošlji zasebno sporočilo
int47
Član
Član



Pridružen-a: Pon 15 Dec 2003 0:10
Prispevkov: 2105
Aktiv.: 8.86
Kraj: Ljubljana
PrispevekObjavljeno: Tor Dec 15, 2009 5:59 pm    Naslov sporočila:   Odgovori s citatom
Hm, v kakšnem logičnem stanju je pin uC-ja, ko tipka ni pritisnjena? Plavajoč vhod = težave.
Zaradi varnosti obvezno uporabi napajalnik z dvojno izolacijo !!!
Vezje tudi ni zaščiteno pred "naelektrenimi uporabniki".
Nazaj na vrh
Odsoten Poglej uporabnikov profil Pošlji zasebno sporočilo
Jan
Član
Član



Pridružen-a: Sob 10 Jun 2006 14:19
Prispevkov: 313
Aktiv.: 1.35
Kraj: Dolenjska
PrispevekObjavljeno: Tor Dec 15, 2009 6:26 pm    Naslov sporočila:   Odgovori s citatom
http://www.atmel.com/products/overview_touch.asp?source=home

Tukaj imaš en kup IC-jev, ki se uporabljajo za kapacitivne tipke, sliderje, touchscreene...


lp
Jan
Nazaj na vrh
Odsoten Poglej uporabnikov profil Pošlji zasebno sporočilo
matjazkariz
Član
Član



Pridružen-a: Sre 03 Nov 2004 18:09
Prispevkov: 1026
Aktiv.: 4.32
PrispevekObjavljeno: Tor Dec 15, 2009 7:13 pm    Naslov sporočila:   Odgovori s citatom
Sem hotel dodat Quantum, samo zgleda, da jih je Atmel posvojil. Poskusi tudi s Cypress http://www.cypress.com/?id=1575
_________________
LP, Matjaž
Nazaj na vrh
Odsoten Poglej uporabnikov profil Pošlji zasebno sporočilo
PC_Master
Član
Član



Pridružen-a: Pon 17 Mar 2008 20:10
Prispevkov: 319
Aktiv.: 1.51
Kraj: Domžale , Blizu Ljubljane , Poštna 1230
PrispevekObjavljeno: Tor Dec 15, 2009 9:13 pm    Naslov sporočila:  Batery Odgovori s citatom
Naprava bo delala na baterijo, bolj natančno, mobitelova baterija.

Trenutno želim narediti preprosto izvedbo, ker itak nimam več denarja, da nakupim te senzorčke. Plavajoč pin? Torej pomeni, da moram dati še kak 4k7 upor na zemljo/- , ne?

Sej če je taka kriza, bom 100% najdel kak stari daljinec, mu vzel tisto gumijasto tipko in prilepil na vezje. Whistle
Nazaj na vrh
Skrit Poglej uporabnikov profil Pošlji zasebno sporočilo
Branez
Moderator
Moderator



Pridružen-a: Pon 14 Apr 2003 7:21
Prispevkov: 7831
Aktiv.: 32.96
Kraj: Koprivnica HR
PrispevekObjavljeno: Tor Dec 15, 2009 9:24 pm    Naslov sporočila:   Odgovori s citatom
Tukaj imaš kup primerov tega kar želiš.
_________________
The true sign of intelligence is not knowledge but imagination.
Creativity is intelligence having fun!
Albert Einstein
Nazaj na vrh
Skrit Poglej uporabnikov profil Pošlji zasebno sporočilo Obišči avtorjevo spletno stran
PC_Master
Član
Član



Pridružen-a: Pon 17 Mar 2008 20:10
Prispevkov: 319
Aktiv.: 1.51
Kraj: Domžale , Blizu Ljubljane , Poštna 1230
PrispevekObjavljeno: Tor Dec 15, 2009 9:44 pm    Naslov sporočila:   Odgovori s citatom
Hvala ti Brane Mr. Green
