[miketyosn]

Imam še eno prošnjo in sicer v svojem hobi projektu bi rad vezal na mikrokrmilnik še večkanalni optospojnik ILQ5, pa zopet ne vem ali moram kje dodati kakšne upore in kako velike.
Glede podatkov ki sem jih uspel razbrati:
je maksimalen tok skozi foto diodo 60mA
skozi kolektor 50mA
potem pa navaja da je pri napetosti 1,25V na foto diodo, tok 60mA - torej lahko sklepam da je upornst te diode 1,25V/60mA=20,8 ohm

No toka skozi kolektor mi verjetno ni treba omejevati saj bo izhod peljan na vhod mikrokrmilnika, oba pa bosta na isti napetosti 5V.

Na vhode pa bi rad dovedel signal 12V in 2V.
Sedaj me zanima kako preračunati ustrezne upore da se foto dioda ne skuri.
Spodaj v datasheetu je pri shemi omenjen "forward current" 10mA. Ali to pomeni da je to potreben (minimalen) tok skozi foto diodo da bo kolektor odprt?
Skrbi me ali se bo na izhodu res pojavila napestos 5V (mislim da je najnižja vhodna napestos dovedena na mikrokrmilnik 3,5V da se še smatra kot logična 1).

Ali lahko vežem po spodnji shemi (iz datasheeta) da bom imel na vhodu mikrokontrolerja +5V kadar se bo na fotodiodi pojavila napestos. Kolikšen upor moram dodati. Omeni naj samo da je na moji razvojni plošči 10kohm upor za tike in 1kohm za ledice.

[mucek4]

Diodi se upornost spreminja zelo nelinearno. Kolikšen upor potrebuješ izračunaš na podlagi podatka o padcu napetosti, napajalni napetosti in max toku.

R = (Unap - Udiode) / Imax

V tvojem primeru (če ima 5V napajanje) je to (5 - 1,25) / 0,01 = 375R

[lojzek]

Če nimaš nekih zelo hitrih in natančnih signalov, lahko narediš tudi energijsko varčneje kot so vrednosti na tvoji sliki.

LED običajno deluje zadovoljivo že pri cca 5mA (mogoče tudi manj- nisem preizkušal), tako da bi pri 5V potrebovala upor 820 ohm.

Za pull-down pa imam jaz uporabljen 100kohm upor.

Predvidene vrednosti na shemi mislim da bi bile bolj primerne, če bi rad prenašal čez optpspojnik vrednost napetosti na vhodu

Ravno še zadnji čas zasledil, da bi rad uporabil 12 in 2V vhodne napetosti.

Pri 12V daj 2,2k predupor, pri 2V pa 100ohm. Če imaš možnost, preizkusi na protoboardu

[miketyosn]

[miketyosn]

Pa zanima me še vealna shema, ki je navedena v datasheetu za to vezje.
Za "nonsaturated".

Ni mi namreč jasno zakaj je narisan upor samo 75ohm. Ali pri ne bo pri takem uporu tok tekel raje proti GND kot pa čez vhod mikrokontrolerja?

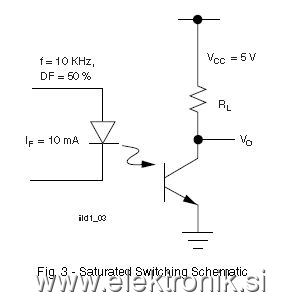

"saturaded"pa če razumem bo napetost na vhodu krmilnika kadar bo kolektor zaprt, kadar pa bo odprt pa napetosti ne bo. Samo a ne bo zaradi upora napetost na vhod kontrolerja pri zaprtem kolektorju zmanjšana in ne bo 5V?

[lojzek]

Jaz imam zvezano tako kot sem ti omenil (na tvoji prvi risbi) in mi deluje b.p. Uporabljam pa H11A1 optpkopler. Če bi šlo za kake res hitre preklope, bi pa morebiti res potreboval manjše upore.

Tisti 75ohm v originalni shemi:
optokopler si lahko predstavljaš kot tranzistor. Bazo predstavlja fotodioda. Večji tok pošiljaš v "bazo" - diodo, bolj se tranzistor odpira. Ker je močno obremenjen (upor 75 ohm), potrebuje večji tok, da se odpre toliko, da bi na izhodu - uporu dal večjo napetost. če je toka v "bazo" manj, bo manj odprt in na uporu bo manjša napetost. Na ta način bi pravzaprav lahko izvedel enostavnejšo galvansko ločitev merjenja napetosti . Res pa tega še nisem poizkusil

Ker pa ti potrebuješ samo logično 1 ali 0 na vhodu v mikrokontroler (ki ima zelo veliko vhodno upornost), lahko emitorski upor daš velik in s tem potrebuješ majhen "bazni" tok - tok skozi diodo. Vhod mikrokontrolerja pravzaprav ne krmiliš s tokom skozi njega, ampak z napetostjo na njem. Skozi vhod teče tako nekaj uA toka - poglej v datasheet.

Na izhodu optokoplerja sicer ne bo ravno 5V, ampak bo za padec napetosti na tranzistorju manjši - tam okoli 4,3 - 4,5V.
