[Olaf]

Živjo

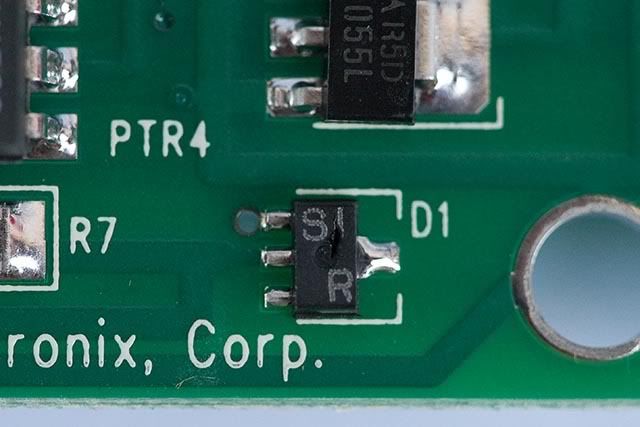

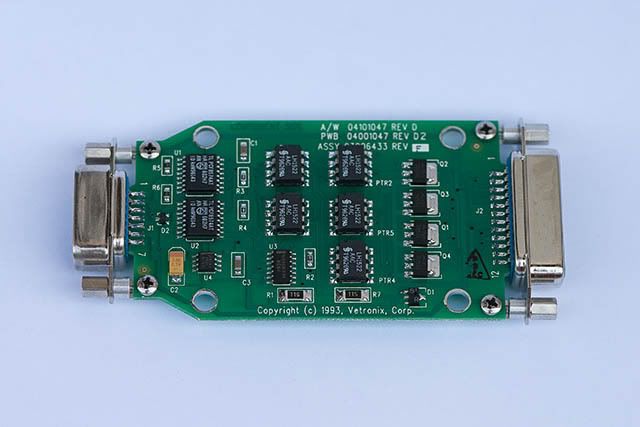

Za "pogledat" sem dobil nek adapter, ki pač prenaša signal med dvema različnima konektorjema (na prvi sliki). Adapter pa je prenehal delovati. Že po prvem pregledu sem opazil nekakšno razpoko oz. poškodbo elementa, označenega z D1 (druga slika).
Mi zna kdo povedati kateri element je to? Tranzistor? Oznake na njem so mi tuje, prav tako nisem najbolj domač v SMD tehniki...

[drVrh]

Oznaka D Niso to nekakšni Binarni elementi, pomnilniki (Stevci, registri, vrata, flip flopi, logične funkcije, pomnilniki)?

[StricGeza]

kaj pa če je dioda

[Olaf]

Dioda težko verjamem da je, čeprav so z oznako D največkrat mišljene diode.
Lahko bi bil flip-flop. Tisti S in R bi lahko bila set in reset. Samo bi vseeno moral vedeti nekaj več o elementu. Očitno brez kake sheme ne bo šlo....

[PPG78]

Pri popravilu podobnih naprav je dobro najprej pogledati koliko priključkov je uporabljenih, kako je vezju povezano napajanje, vhodi, izhodi, ...
Drugače je referenca na vezju D1 ponavadi oznaka za diodo, o kakšnih registrih in flip-flopih v močnostnem ohišju SOT89 ni potrebno razmišljati. Oznake ne SMD elementih so kode in ne oznake priključkov.
Element naj bi bil dioda
SB10-015P, kar je še nekako možno, saj se na sliki vidi da sta uporabljena le 2 priključka.

Lp, Peter

[tomaz lusin]

Oznaka poleg elementa, ti pove, da gre za diodo (D1). Morebiti je dvojna dioda, glede na ohišje. Torej dve diodi v ohišju, ki sta lahko vezani skupaj z anodami ali pa katodami.

[drVrh]

Se strinjam z Tomažem Lušinem dve diodi vezani skupaj z anodami in katodami!
S tem je ponazarjen tranzistor!

[jjakob]

Dvojna dioda ni, je enojna (kot na linku, ki ga je prilepil PPG78-).
Flip-flop v 3-pinskem ohišju?

[protoncek]

Nikoli do zdaj oznaka "D1" ni bila nič drugega kot dioda. Tiste črke S in R niso oznake pinov ampak identifikacija elementa. SMD-je je včasih težko identificirati. Poglej, kam je to vezano. Iz skice vidno je lahko srednji pin vezan (pod elementom) na zadnji pin, gornji pa gre na spodnji del---kar bi pomenilo dva priključka in diodo. Če je dioda skurjena, potem obstaja možnost, da je še kaj drugega, jasno ker se je traba vprašati, zakaj je sploh šla na dopust...

[Jaka57]

Kakor vidim ni to S1 kvečjemu SI. Vidim, da je na vezju še ena dioda (kar ta element definitivno je), zato bi bilo dobro videti, kakšna je oznaka na tisti (mogoče je pa enaka).
Če pogledamo na to stran, naj bi bila to dioda U1FWJ2C49 seveda pa je lahko tudi tista iz posta PPG78 ali kakšna druga.

Ni mi pa jasno, zakaj ne pogooglaš, pa tako enostavno je. Odtipkaj "SMD code" in boš dobil zadetkov, da glava boli.

Zanimivo, da je dandanašnji lahko že skoraj vsak serviser, pa čeprav ne loči diode od flipflopa in ne ve kaj pomenijo standardne oznake na tiskanini kot so J, Q, R, C, U, D......

[gumby]

Na štromarskih načrtih (enopolne sheme in podobno) je oznaka D rezervirana za binarne elemente, med drugim tudi flip-flop. Diode, tranzistorji in ostali polprevodniki naj bi imeli oznako V. Oznake so po standardu DIN 6779 in se bolj ali manj tudi uporabljajo.
Je pa res, da je na teh shemah dioda precej redka stvar, flip-flop pa še bolj (do sedaj ga še sploh videl nisem)...

V elektroniki so pa seveda povsem drugačne oznake, kjer D pomeni diodo. Nekaj oznak je sicer enakih (R, L, C recimo).

[Olaf]

[jur]

Ne vem, kaj točno dela to vezje.
Na vezju je nakaj močnejših tranzistorjev (q1-q4). Vsekakor so močnejši, kot bi jih potrebovala na vezju prisotna logika. Na oko bi lahko bil H bridge. Ta dioda (D1) bi lahko bila flyback dioda za rezanje kontra EMF konic. Po ena dioda iz ohišja na vsako stran mostu.

Jur

[drVrh]

[Olaf]

Ja seveda, ni panike. Bi napisal kaj več že prej, pa nisem bil za računalnikom.
Gre za tester za avtomobile in ta adpater je pač vmesnik za določene letnike vozil.

Kot ste že drugi poštudirali, so na elementu D1 uporabljeni samo dve nogici. Očitno gre res za diodo. Katoda je prek uporov vezana na čipa PTR1 in PTR3 ter na U4, anoda gre na izhodni pin. PTRn so releji, U4 pa nisem našel (oznaka na njem je 62AJ 2931).
Razlog okvare pa je trenutno neznan. Po pregledu vezja sem opazil, da je eden izmed konektorjev nekoliko poškodovan. Možno, da je prišlo do kakega kratkega stika... To moram še preveriti.
Tisti močnostni tranzistorji pa kolikor sem razbral iz vezja, negirajo signal iz U3 (kolektor je vezan na izhod ter na stikalo v čipu PTR (LH1522), emitor na maso, baza pa na čip U3). Kar je čudno, saj je U3 (HC04) že sam po sebi logični negator. Ko je na izhodu U3 logična 1, se 4 izhodni pini, prek tranzistorjev Q1 do Q4 postavijo na 0, ne glede na to, kaj je na njih vezano prek relejev.
Adapter ima tudi čipe PCF8574AT, ki so označeni kot razširitveni vhodi/izhodi za I2C protokol. Oz., če prav razumem, zadeva je 8 bitni serijski/paralelni pretvornik.

Drugače pa gre za opremo, ki je last očeta. In ker sem sam pač elektronik (dober ali slab, to zdaj ni važno... mogoče bolje: izkušen ali neizkušen...), je zadevo dal najprej meni v pogled . In kot sem napisal - z SMD tehniko in elementi imam bore malo izkušenj, tako da mi je večina oblik in oznake elementov nekoliko tuje. Toliko o servisu....
