Nameravam zgraditi usmernik z napetostno regulacijo od cca. 2 - 28V, s tokovno zmogljivostjo okrog 15, 20A. Usmernik potrebujem za polnjenje različnih Pb akumulatorjev - tudi večjih za viličarje, zato 15A, napetostno regulacijo pa potrebujem, da lahko polnim le eno celico (2V), ali poljubno število le teh. Tokovna omejitev obvezna, tokovno regulacijo pa je verjetno že težko pričakovati.

Zanima me, če je kdo že naredil kaj podobnega oz. ima kak dober načrt. Sam sem razmišljal v tej smeri, da bi uporabil močnostni del od Rebrovega napajalnika, ki je tokovno dovolj zmogljiv s preprosto omejitvijo toka, napetostni del pa bi moral predelati oz. zamenjati (npr. uporaba LM317 ali kaj podobnega). Kaj menite?

[Pyr0Beast]

Srečno pri čem takem !

Obvezno boš rabil switcher napajalnik. Pri takih tokovih so to že resne moči.

Posamezne celice niti ne rabiš polniti, razen če si mazahoist, ker se zadeve samodejno 'kalibrirajo' ko se ostale prepolnijo.

[milan62]

Dva modificirana PC napajalnika zaporedno ?

LP

[tico988]

[tico988]

[tico988]

[milan62]

[tico988]

[milan62]

Da.
En primer je tukaj

http://www.chirio.com/switching_power_supply_atx.htm

LP

[Pyr0Beast]

To pa mislim, da ne bo držalo. Celice so vezane zaporedno in tista, ki je najbolj polna 'omejuje' tok polnjenja, tako da se kaka druga celica, ki bi sicer 'potegnila' več toka, ne more napolniti do 100%.
Se se. Zato pa imaš na koncu nekaj podobno 'trickle' chargu. Sam definiram poln akumulator takrat, ko mu tok polnenja ne pada več ali pa ko pa iz vseh celic 'vre'.

To naj ne bi bil nek problem za 400-500w PC napajalnik
Pa je, če od teh 400-500W vidiš ven le 300W ali še manj ker elektronika česa takega ne premore.

Žal s swicherji res nimam izkušenj... Pa se da narediti tudi regulacijo napetosti iz takega PC napajalnika?
Napetostno vsebuje že napajalnik sam. Pravtako zaščito pred preobremenitvijo (na katero pa se ni dobro zanašati). Za tokovno boš moral pa sam poskrbeti.

[tico988]

[Profesor Einstein]

Vzorčni primer reguliranega pretvornika navzdol je v priponki, nima pa tokovne omejitve katero bi bilo potrebno prigraditi. Namesto IC1 priporočam uporabo SG3525AN saj gre do 90% duty cycle če se vežeta oba izhoda preko dveh signalnih diod paralelno. Zgornje vezje (IC2 in IC3) ne vpliva na delovanje tako da ga lahko pobrišete gre le za signalizacijsko vezje.

Za povečanje tokovne zmogljivosti je priporočljiva uporaba izhodne stopnje z dvema močnostnima fet tranzistorjema ki jih vozimo z IRS2184 ali IRS21844 ki ima možnost povečanja mrtvega časa med preklopi s 400ns na 5 mikro sekund, da se izognemo morebitnemu kratkemu stiku v veji oz. uničenju močnostnih tranzistorjev.

Elemente je potrebno še ustrezno izbrati za 15-20A.

Na izhodu vezja pa priporočam priklop močnostne diode v zaporni smeri in varovalko (ETI 16A ali 20A - najbolje so talilne) med + sponko vezja in izhodnim + priključkom da ne pride do uničenja vezja ob morebitni zamenjavi + in - priključka akumulatorja . ker vsaka napaka je še vedno "high profit" hehe.

Lp.

Darko

[Pyr0Beast]

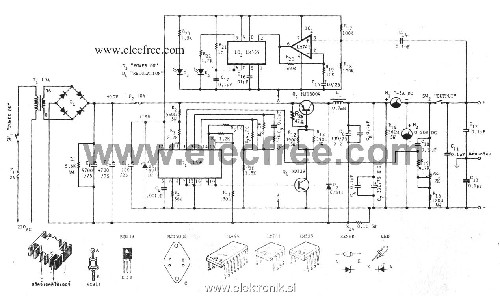

Uporabi raje tisto italiansko shemo. Tam imaš še tokovni limit.

[Raptor]

[tico988]

Moram priznati, da mi je ta italijanska stran vse bolj všeč Zdaj moram samo še dovolj močan napajalnik dobiti...
Kaj pa, če bi vezal 2 predelana napajalnika zaporedno, da bi dobil višjo napetost - ali mora biti v tem primeru skupna napetost povsem simetrično razdeljena med oba napajlnika, ali je to vseeno? Tok pa bi bil v tem primeru skozi oba isti.
