[Alex17]

Zadeva je taka: izdelal sem JDM programtor, ki mi lepo dela na PCju, ko ga pa priklopim na en starejši prenosnik, pa ni zmožen sprogramirati čipa. Malo sem meril napetosti in ugotovil, da dobim iz COM vrat premalo napetost (tam kjer bi moralo biti vsaj 12V je 10,3V). Na PCju sem v tem primeru izmeril 15V. ta težava je med priključkom 3 na COM vratih in maso na programtorju. Rabi pa se ta napetost za prehod PICa v način programiranja, vendar je očitno premajhna (v datasheetu piše 12-14V).

Sedaj me zanima, če bi bilo možno pripeljati na ta pin (MCLR na PICu) zunanjo napetost 12V, brez večjih predelav vezja in brez možnosti poškodovanja ostalega vezja ali računalnika (idealno bi bilo, če bi lahko na PCju programiral normalno, pri programiranju s prenosnikom pa bi pač uporabil zunanje napajanje. Uporabljam pa 24-pinski Textool namesto 18-pinskega, ker sem pač tega imel, tako da bi lahko imel en pin na Textoolu za zunanje napajanje.
Na ta način bi MCLR prek malo večjega upora vezal na en prosti pin Textoola, vendar se bojim, da bo prevelika napetost kaj poškodovala računalnik.

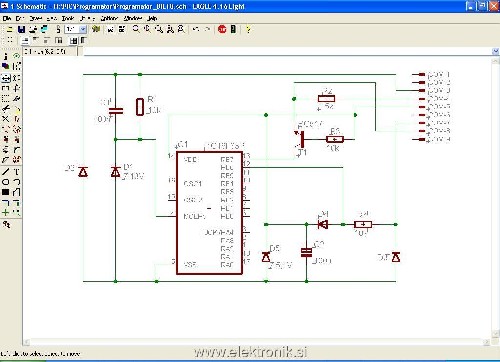

V priponki še shema vezja.

Hvala za nasvete že vnaprej.

[mzmarez]

Jaz sem imel podoben problem ,ki sem ga rešil tako,da sem naredil JDM programator z zunanjim napajanjem. Ta se na netu najde kot programator DL4YHF.

[Alex17]

Hvala za to, dobra stvar, vendar kot sem že omenil ne bi rad preveč spreminjal obstoječega vezja oz. delal novega, zato bom najprej še poizkusil z 12V prek 10k upora na MCLR in eno diodo med R1 in COM-3.

[Alex17]

Nič ne bo iz tega...

Grem sestavljat DL4YHF na protoboardu. Hvala še enkrat.
