[matjay]

Mučim se z pic16f876 z kristalom 10Mhz in ne dela, tudi oscilator ne da nič od sebe.
PIC je 16f876 20I/sp.
Potem sem pa zamenjal kristal z 7Mhz in zadeva deluje. Jasno moral bi popraviti program, ampak oscilator deluje.
Zanima me, če je to normalno ali je pic za v smeti. Naredil sem že več zadev s takim picem in je delovalo.

LP
Matjaz

[bungee]

Poizkusi drug 10MHz kristal. Pa še to, kakšne kondenzatorje imaš vezane na kristal?

[Highlag]

Kaj si pa izbral v konfiguraciji kot kristal? HS / XT? Mogoče je kristal občutljiv na te parametre. Kakšne kondenzatorje imaš proti masi? ... Ne takoj obupat.
Včasih je potrebno med nožici vezat kakšen 1M upor.

[matjay]

V programu je vse pravilno. Kondenzatorji so 22p. Bom pa res zamenjal kristal.

LP
Matjay

[mariborcan]

če se ne motim je to PDIP ohišje
poskusi s kvartzom 20MHz in kondenzatorjema 22p.

[bungee]

Glede na oznako PIC-a, ga je možno pognati do 20MHz, oblika ohišja s tem nima nič.

Kondenzatorji so 22p Ok lahko bi bili tudi malenkost manjši ~18pF.

Si zamenjal kristal? Dela?

[Majster]

Jaz dam ponavadi 27p.Nisem še z nobenim imel težav, pa sem sprogramiral že kar nekaj 876

[dr.kramljak]

Navadno uporabljam
16F876A
20Mhz kristal kar brez kondenzatorjev
HS konfiguracijo oscilatorja

in deluje BP

verjetno imaš zanič kristal

[Branez]

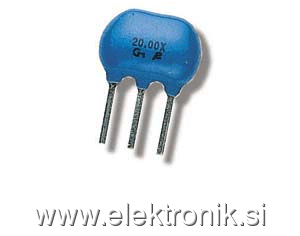

To je boljše!

Pa še CE so!

[GregorN]

Pri tistih razvojnih ploščah, ki sem jih delal (v temo "kaj trenutno počnete" sem pripel sliko) od 24 kosov so 4 ploščice zafrkavale ravno zaradi teh kondenzatorjev. Poizkusil sem 4 različne vrednosti in vedno je čez čas oz. med delovanjem se obešal program, se ustavljal, odvzel napajanje priklopil potem več ni delovalo in podobne težave. Rešil sem le tako, da sem te kondenzatorje odvzel in so delovale.
