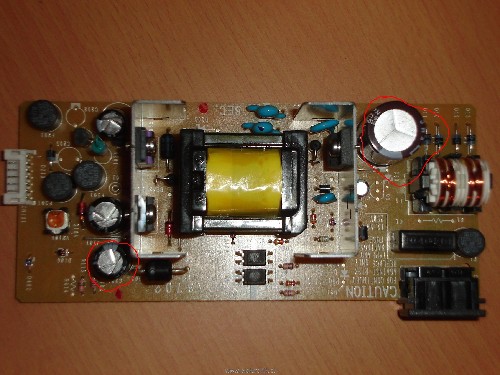

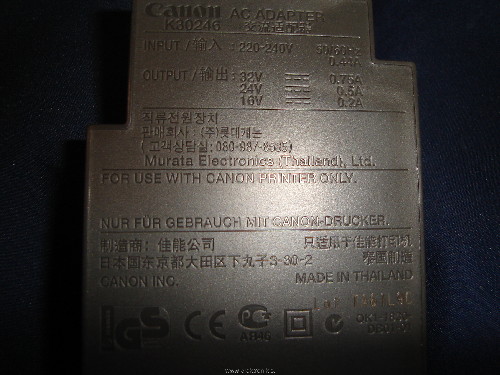

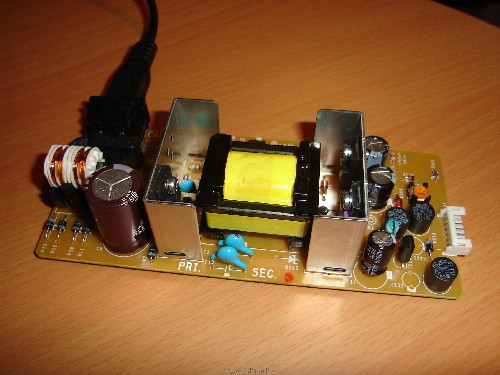

Gre za napajalnik iz tiskalnika canon. In sicer na izhodu sem pomeril samo napetost 5v, ampak morale bi biti 32, 24 in 16v spodaj slikane. Niti nevem kako delujejo napajalniki te vrste, nekakšna regulacije enosmerne napetosti z nekakšnim trafotom. Prosim za pomoč pri iskanju napake.

[Andrej64]

Najprej pomeri diode in če imaš možnost kondenzator na primarnem delu. Će je ta napihnjen je najverjetneje že kar to vzrok, čeprav po sliki sodeč ni...

[jjakob]

To je stikalni (ang. switching, switched-mode) napajalnik. Njegovo celotno delovanje in regulacijo napetosti najverjetneje krmili en namenski čip ali komparator.

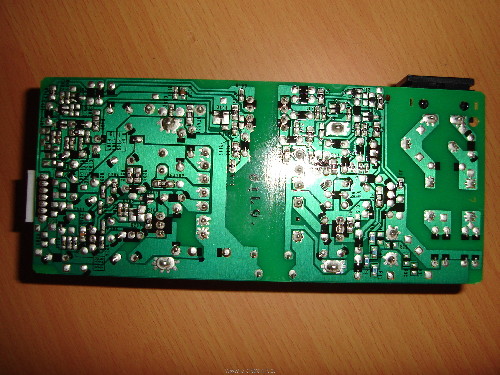

Verjetno je en pin kontrolni, preko katerega tiskalnik vklopi napajalnik. Če bi poslikal spodnji del vezja, na katerem bi se videle povezave, bi ti lahko pomagali pri iskanju le-tega.

[jerny]

Diode sem pomeril, in kaže da so vredo.

[matic_scetinec]

Zdravo!

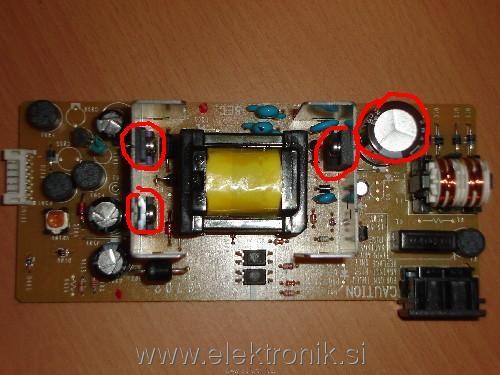

Za začetek lahko pomeriš napetost na mrežnem elektrolitu, ki sem ga obktožil. Napetost na njem mora znašati okoli 300V (bodi previden). Preveri tudi varovalke, in močnostne elemente na hladilnikih (na prvem sta dve diodi, na drugem pa tranzistor).
Če se iz napajalnika sliši tiho preiodično pokanje, kot da poskuša štartati je najverjetneje v stiku kakšna dioda na sekundarju, najpogosteje ena od teh, ki je na hladilniku.

LP, Matic

[Azrael]

Odsev na kondijih na nizkonapetostni strani, je tak kot, da so ti kondiji napihnjeni.

Dopuščam pa, da je to zaradi kota slikanja.

In še nasvet, dokler napajalnika ne spraviš v popolnoma delujoče stanje, priklapljaj preko klasične žarnice (40 do 60W) in ne direktno na el. omrežje.

[jerny]

Tisti 2 diodi sta vredo, napetost na mrežnem elektrolitu je vredo, sumljiva pa sta mi tista dva čipa na njih piše NEC 2581 zgleda kot nekakšen optocopler. Celektrolite sem dobil ven in ni videt da bi bili kje napihnjeni. Je mogoče res potrebno sklenit kakšen pin da se prikaže prava napetost?

Lp jernej

[edo11]

Pomeri varovalke na izhodu: F101, F201 in F301

[jerny]

Varovalke so vse cele.

[jjakob]

Pomeri napetost na 7. pinu konektorja. Če je prisotna, poskusi vezati upor z vrednostjo nekje okoli 500 ohmov med ta pin in maso.

[jerny]

Na 7 pinu konektorja ni prisotne nobene napetosti. Preveril sem že vse tranzistorje spet ponovno, nekatere sem vzel vn jih zunaj pomeril, in nobene ne kaže da bi bil prebit.

[Silvo]

Najprej zamenjaj elektrolite.

[jerny]

Zamenjal vse elektrolite razen označenih 2, ki pa jih nimam doma. Napetosti čisto enake, torej 7,5v je maksimalna izmed vseh pinov, napajalnik imam priklopljen na tiskalnik.

[matic_scetinec]

Zdravo!

Verjetno bo potrebno uporabiti osciloskop.

LP, Matic

[jerny]

Osciloscopa pa nimam. Torej je bolje da sporočim kolegu da oddide po nov tiskalnik. Vseeno hvala za pomoč.
