[janez11]

Pozdravljeni,

doma imamo krožno žago (cirkular) s 4 kW trifaznim motorjem, ki je sedaj zvezan v trikot. Rad bi zmanjšal zagonski tok. Na varovalkah 3x20A še gre, vendar bi ga radi priključili na novi lokaciji, kjer so na voljo varovalke 3x16A (glavne so 3x20A). Zaradi zagonskega toka to ne zadostuje.

Rabim čim bolj enostavno in čim cenejšo rešitev. Ali ga lahko vklapljam preko stikala zvezda-trikot? Ali bo motor to prenesel (ali ga sploh lahko poganjam v zvezdi)?

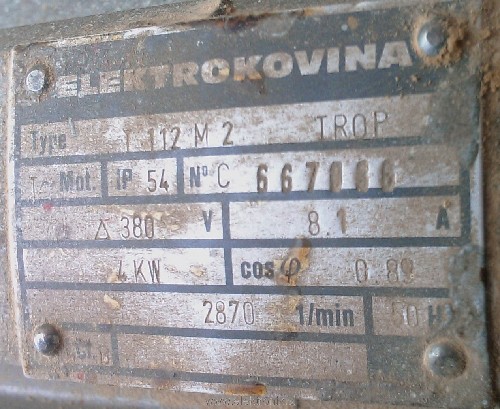

Sliko tablice s podatki prilagam. Za odgovor se že vnaprej zahvaljujem.

[Samo87]

Če motor prenese vezavo trikot na našem omrežju, potem prenese tudi zvezdo. Težava bi bila, če bi bil motor za 380V v zvezdi.
Na forumu je kar nekaj napisanega na to temo, poišči malo.
LP

[Silvo]

Najcenejša varianta je stikalo zveda/trikot. Tak motor je celo najenostavneje zaganjat kar s takim stikalom. Za dobro motorja je pametno uporabiti še DM (zaščitno motorsko stikalo). Motor za katerega so podatki na lahko vežeš v zvezda/trikot.

[Marjanp]

@janez11

Motor (slika tablice) lahko zaganjaš z zvezda - trikot stikalom.
Zagon z zvezda - trikot stikalom je za naveden motor bolj priporočljiv, kot direktni zagon. Praviloma varovalke 3 x 16 A zdržijo zagon z zvezda - trikot stikalom za 4 kW asinhronski motor.

[sebaveh]

Kolikor vidim po tablici, je to možno, saj je sedaj pri 400V narisan trikot. Lahko pa se prepričaš tako, da odpreš dozo na motorju in pogledaš kako so montirani trakovi med tistimi šestimi vijaki. Če so trije trakovi, vzporedno med seboj, potem je motor vezan v trikot in si lahko komot privoščiš zagon z zvezda-trikot. Za tak zagon se že dobijo stikala za priklop, za kupit. Ali pa če narediš različico z tipkami in kontaktorji, kar je sicer malo dražje. Za oboje pa ti vseeno predlagam da pogledaš po forumu, ker je že bilo dovolj napisanega. Išči pod ključnimi besedami "zagon", "trikot", "zvezda"...

EDIT: so me prehiteli, ker sem predolgo pisal

[Azrael]

Pa nikar dopuščati, da bi motor obremenjen delal v zvezdi. Vedno stikalo premakni naprej v trikot. Ne pustiti v zvezdi, saj se vrti...

V zvezdi ima tak motor 3x manjšo moč!

[janez11]

Najlepša hvala za izčrpne in hitre odgovore. Torej bom naredil tako, dodal pa bom še motorsko zaščitno stikalo, saj ga do sedaj ni bilo.

Sicer sem našel kar nekaj stvari na to temo na forumu, vendar sem raje vprašal za konkretno ta motor.

[kose19]

Maj pristavim še jaz svoj lonček!

Pri zagonu zvezda trikot, je z časom zmeraj manjša razlika v obratih motorja. Ali je možno, da je rotor nasičen, namagneten ali kaj podobnega? Če je to možno kako bi ta simptom odpravil?

Aja, gre pa za motor pri puhalniku za seno. Mislim, da je motor 4kW.

[lojzek]

[Srecko]

[Silvo]

[Azrael]

[psevdonim]

[poule]

eno vprašanje: Je kakšna zakonitost, kdaj uporabiti "zvezda trikot" in ne "direktnega zagona". Kako močen mora biti dovod.
Je pri 4kW motorju (In=9A) dovoljen direktni zagon, če je klasičen hišni priljuček (25A navadne varovalke).

[lojzek]

Običajno je zagonski tok tam nekje 7× nazivni, torej ~60A

25A varovalka bi tak tok zdržala okoli 50s, seveda če je še hladna. Zaradi varovalke naj torej nebi bil tak problem, kot mogoče zaradi padca napetosti, če si na koncu nekega oddaljenega hišnega priključka.

Drugače pa Elektro določa (vsaj včasih je bilo tako), kako močni motorji se lahko direktno zaganjajo. Mogoče pogledaš na dobaviteljevi strani.
