Za airsoft gradim "mosfet enote", pri katerih gre v glavnem za dva mosfeta, vezana v polovico H-mosta. N-FET motor požene, P-FET pa ga nato zaustavi, da se zobniki ne vrtijo predolgo in posledično ostane bat v neugodnem položaju (delno napeta vzmet).

Shema je dobro znana in večkrat preizkušena (70% mosfet enot na internetu uporablja takšno shemo).

Včasih se mi zgodi, da po lotanju enota ne deluje. Če jo preko upora 15 ohm vežem na 10V usmernik, ob mirovanju povleče 250 mA toka, kljub temu pa deluje normalno, včasih po proženju tok celo pade na 0 mA. Če pa to isto enoto priklopim na baterijo, preskoči majhna iskrica in enota se začne greti, posledično do tega, da se iz P-FETa začne kaditi. Vedno se mi zdi, da pride na P-FETu do napake, nato pa odpove tudi N-FET.
To se mi dogaja kar pogosto, približno ena od treh enot odpove na tak način.

Sumim več stvari:
- statična elektrika (spajkalnik je ersa 40W z ozemlitvijo), morda roka?
- pregrevanje mosfetov (zaradi premajhne tiskanine je treba mosfet večkrat segreti - lotanje raznih kablov in tudi drugega mosfeta, ki je neposredno zraven) Ali je možno, da zaradi pregrevanja odpove mosfet na tak način?
- prevajanje med obema FEToma - kapacitivnost vrat in čas dviganja in padanja (rise/fall time sicer po datasheetu ne bi smel povzročati težav, vendar so tam tipične vrednosti, v praksi pa so lahko višje ali nižje)

N-FET:
http://www.farnell.com/datasheets/28241.pdf

P-FET:
http://www.semiconductor-sanyo.com/ds_e/ENA1479.pdf

Kakšne ideje?

[TECHNIC]

Po ponovnem prebiranju datasheeta, sem ugotovil, da bi rise/fall time znal povzročati težave.

Ob vklopu N-FETa nastane približno 220 ns kratkega stika. Upornost obeh FETov zaporedno je okrog 17 mohm, tako da pri 9V napajanja to teoretično pomeni 500A, več kot dovolj da uniči P-FET. Pa se tako da FET uničiti?

[red_mamba]

tako kot imaš sedaj narejeno ti ob razklenjenem stikalu oba fet-a prevajata
ob sklenjenem stikalu sta ba oba ugasnjena

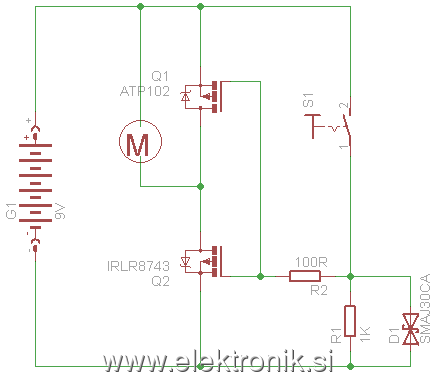

edit: zdaj videl coment za sliko
mislim da včasih zamenjaš FETa, spodnji mora biti N-FET, zgornji pa P-FET potem bo pa delalo, če jih pa slučajno obrneš sta pa ob razkljenjenem stikalu oba prevodna, pri sklenjenem pa oba zaprta

[red_mamba]

[Pyr0Beast]

Feta definitivno gresta v stik - Shot-thru condition
