Izdelava tiskanine od A-Ž v slikah ;)
Pojdi na stran 1, 2, 3 ... 47, 48, 49  Naslednja

Objavi novo temo   Odgovori na to temo   Printer-friendly version    www.elektronik.si Seznam forumov -> Elektronika
Poglej prejšnjo temo :: Poglej naslednjo temo
Avtor Sporočilo
Silvo
Moderator
Moderator



Pridružen-a: Pon 24 Feb 2003 17:09
Prispevkov: 13291
Aktiv.: 92.46
Kraj: Koroška-okolica Dravograda

PrispevekObjavljeno: Sob Sep 27, 2003 9:45 pm    Naslov sporočila:  Izdelava tiskanine od A-Ž v slikah ;) Odgovori s citatom

Izdelal sem tiskanino funkcijskega generatorja, ki ga je pripel Frenki.
V vsaki fazi sem stvar pofotografiral ... včasih slika pove več kot napisano.
Tole bo mogoče dobrodošlo kakemu začetniku.

Moja komora lastne izdelave za sušenje TIV (o izdelavi, če bo koga zanimalo v nadaljevanju)



Ploščica očisščena s polir blokom


Polakirano - z razdalje ca 20cmm v obliki mreže levo- desno nato gor dol.
Izgled ni najboljši - laku je že potekel davno rok uporabe. Kot boste videli kasneje izdelek je bil zadovoljiv.

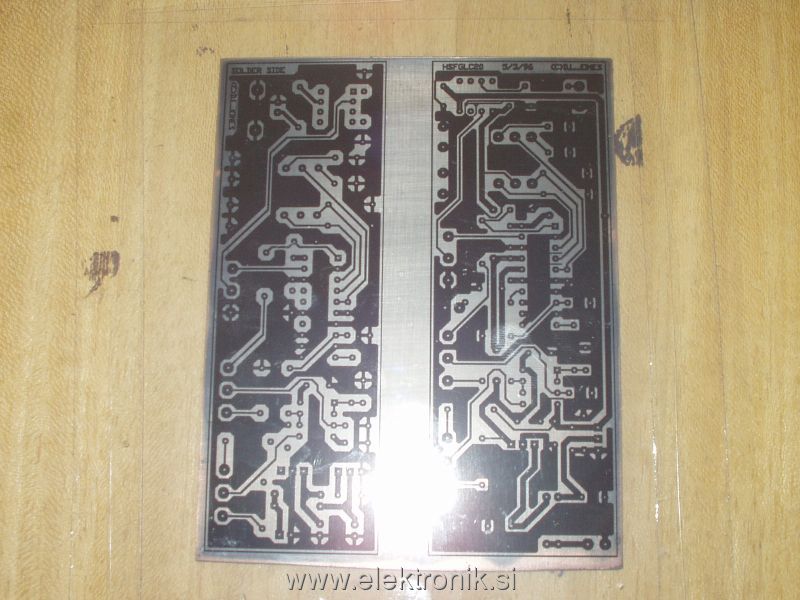

Ploščica osušena v komri ca. 30min. prekrita s filmom (tega sem sprintal z laserjem -zlepil sem dva skupaj, da je res dovolj temen)vse skupaj prekrito s steklom.


Razvito vezje z NaOH 7g kristalov na 1l vode. Razvija se dokler se ne raztopi ves ovetljen lak (30-120sec odvisno od debeline sloja)


Zjedkana ploščica vodikov peroksid, solna kislina, vodo. Sam vse zmešam po občutku. Odvisno od koncentracije kemikalij.


Končano vezje - zvrtano ter zaščiteno z raztopino kolofonije v acetonu.


Za osvetlitev uporabljam 125W VTF žarnico s katere sem očistil lustenčni prah.
(postopek je opisan v nekem drugem sporočilu - uporabite iskanje - ključ "vtf" )


Tiskanino lahko tudi naknadno obdelamo s kemikalijo SENO3211 (fotografija tiskanine enega drugega mojega projekta)



lp
Silvo

_________________
lp
Silvo


Nazadnje urejal/a Silvo Tor Okt 31, 2006 5:07 pm; skupaj popravljeno 6 krat
