Ker velikokrat naredim kako majhno tiskanino (in ponavadi samo eno) želim pa da je le ta videti "profesionalna" sem malo razmišljal da bi poizkusil narediti pljuvača (brizgalni tiskalnik) ki bi bil tega sposoben kar v domači garaži.
Za začetek bi za pomikanje uporabil kar CNC ki ga že imam, če pa se bo stvar obnesla pa sledi seveda komplet mehanika.
Malo sem brskal po netu in "spoznal" da glave za tiskalnike razen za to predvidenega črnila ne prebavljajo. Torej je prva ovira glava ki bo brizgala stoplak.

Torej za nalogo je izdelava inkjet glave z eno šobo.
Glede na nalogo pride prav le pieco tehnologija ker vse barve nimajo vode da bi lahko uporabil termalni brizg.

Torej glava ima neko komoro katere volumen se spreminja v taktu pieco elementa. Za dotok črnila v komoro je potrebna dolga kapilara če sem vse skupaj prav dojel. Na izstopu pa je potrebna šoba.
Posamezne sestavine sem probal izdelati a še niso testirane vse skupaj.

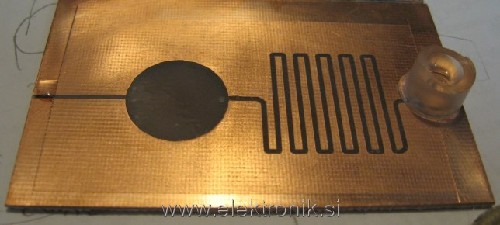

Za kapilaro sem porezkal FR4 v globino 0.1mm in naredil sled dolgo cca 15cm. Čez to sem nalepil prozorno samolepilno folijo da sem lahko opazoval dogajanje. Ko sem na en odprt konec kanil kapljico vode sem pričakoval da jo bo kapilarni učinek potegnil v kapilaro pa se to ni zgodilo. Voda je šla v kapilaro šele ko sem ji na drugi strani pomagal z vakumom. Nisem prepričan če je to ok. Verjetno je napaka v materijalu ki je nekoliko higrofobičen.

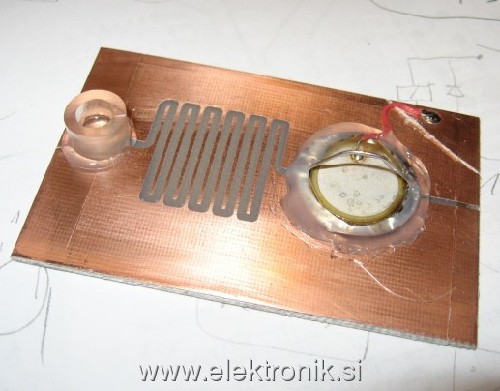

Komora je narejena na identičen način le da je porezkana globina 0.5mm čez katero je nalepljen pieco brenčač (fi 20mm). Moram probati če ga lahko tudi prispajkam po obodu. Ko priklopim napetost se volumen komore zelo malo spremeni in imam občutek da bo premalo. Bom poizkusil z dvema brenčačema tako da bo vsak na svoji strani. To bi moralo podvojiti volumen.

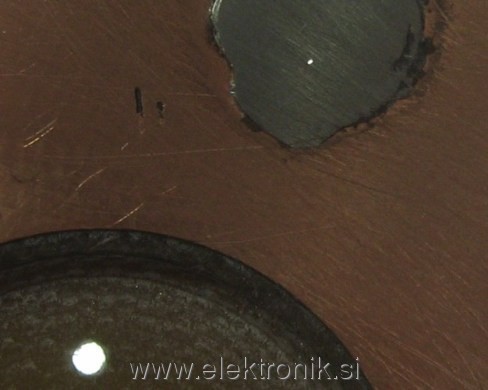

Potem mi je pa ostala še šoba. Kar nekaj časa sem potreboval da sem "zvrtal" šobo ki ima 0.08mm premera. Ampak je le šlo. Sedaj moram malo počakat da pridem še do kakega kosa pieca da probam če ga lahko prispajkam ali mora biti lepljen in da naredim "double action" komoro.

Kakšen predlog? Komentar?

[jvolk]

Hejla. Kar dobra ideja če bo delala v praski.

Namesto FR4 raje uporabi kak teflon ali mehko plastiko. To kar je v FR4 na sredini (steklena vlakna in epoksi) zna kar dobro vpijat tekočino, mogoče ti zato ne deluje najboljše pri majhnih premerih kapilare. Namesto folije čez uporabi kako privijačeno pleksi steklo ali kaj podobnega.

[bonny]

[VolkD]

Če boš hotel preizkušati s teflonom namesto FR4 reci. Imam dovolj tega materiala za tovrstne poizkuse.

[bonny]

[Unknown_User]

Bonny, zanimiv projekt, za katerega pa žal ne vem čemu točneje bi to bilo namenjenu. Na prvi pogled mi deluje kot mikro membranska črpalka.

Kanili sta mi pa dve ideji, če bom uspel kaj pomagat. Ena je material, ki se nahaja pod bakrenim nanosom. No material si sam izbereš tak, ki ti najbolj ustreza in se na njega dobro lepi material, potem pa npr. pri Con*adu (jah pač reklama ker drugje nisem videl zadeve) nabaviš bakrene samolepilne trakove, ki imajo naneseno lepilo, ter samo zaščito odlepiš in namestiš na ustrezen material.

No do tu je prvi del zadeve. Naprej sem si pa misli, da bi škoda bilo izumljati kolesa in bi samo kakšen Epsonov tiskalnik, mogoče tudi kakšne druge znamke, predelal tako, da bi ga olupil ohišja, ter pri podajalnih valjih poskusil narediti nekoliko razmaka med njimi, da bi lahko notri potegnilo debelejšo, tršo ploščo formata A4 na katero bi polagal kose vitroplasta ali česa podobnega. To so mi svetovali tu gor, ko me je omenjena zadeva zanimala okoli printanja na tiskano vezje. Zadeva se mi zdi zelo natančna(odvisnost od količine pikolitrov pri kartušah oz. glavah, katere uporablja tiskalnik), uporabiš normalne barve v načilu foto printanja in zatevo spečeš na plošči od likalnik, da se barva dobro utrdi. Potem pa jedkaš in te stvari Meni je trenutno le žal, da nimam kakega brizgalnega tiskalnika odveč in bi si ga takoj priredil na tak način. Žal sem jih razkopal zaradi koračnikov ker so bili printerji deloma v okvari.

[Dexboy]

Na soncu bi se verjetno tudi dobro sušil? Pa v kakšni pleksi/stekleni komori, da veter zunaj ne razpiha štoplaka

[Pyr0Beast]

Uff. Če tole ni brilijantna ideja.

Kapilarni vlek bi lahko ustvaril tudi tako, da bi v samo kapilaro dodal gibčen material, na katerega bi se lak dodobra prijel. Kakšna celulozna vlakna - WC papir/vata bi bila lahko že dovolj.
Lahko bi ga dodal tudi med Piezzo zvočnik in FR4

2 ideja je pa da bi s tako ali pa tiskalniško šobo brizgal srebrovo raztopino (fiksir?) na očiščeno ploščico, in bi se na tistih mestih izločilo srebro, katero pa ne AFAIK reagira s HCl + H2O2

[Peter123]

Predlog za material za glavo: pleksi
Probaj narediti vse iz pleksija ali makrolona ali nekaj podobnega.

[bonny]

[bonny]

[bonny]

[Unknown_User]

[bonny]

[NeoTO]

S kakšno napetostjo si pa vzbujal piezo? Ko sem delal parkirne senzorje, sem jih vzbujal s 230V pulzi in če si dal roko gor, se je deset 12 us dolgih pulzov kar lepo čutilo na blazinici prsta.
