Zdravo

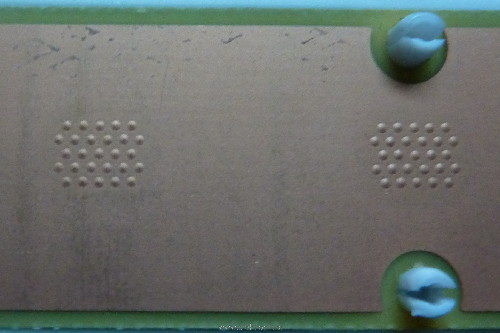

Iščem rešitev kako se izogniti polaganju LED na Al tiskano vezje saj je cena napram običajni tiskanini na FR4 gromozanska. Dobil sem vezje, ki ima problem rešen drugače. Diode so položene na FR4 debeline 0.8mm hlajenje pa ima realizirano z vijami kot so na sliki. Ta del z vijami prek SIL pad izolacije nalega na aluminij.

Rešitev je zanimiva, zato me zanima kako se pri načrtovanju vezja nariše te vije?
Zanima me tudi s kakšnim tehnološkim postopkom se naredijo take vije?

LP Matjaž

[aly]

Te vije so napolnjene. Ni luknja skozi. Tudi ta postopek ni ravno med najcenejšimi

[trully1]

Aly a slučajno veš kako se tej stvari sploh reče, da vem kaj iskati na netu?
Luknje pa res ni. Spodnj baker je samo izbočen, saj zgleda mi tako. Pa tudi zgornja stran bakra je narejena na isti način samo še stop lak je dodan.

[TECHNIC]

"copper filled vias" Bi jaz poskusil.

Morda tole:
http://www.pcdandf.com/cms/magazine/95/3845
Se ne spoznam, tako da nisem prepričan.

[upor_nik]

Pozdrav, ..

Ali sploh potrebuješ kaj da bi naredil, če je to že narjeno?

To sem že enkrat objavil, vendar jih je malo čitalo .
