prosim za informacije in pomoč amaterskemu (hobi) elektroniku pri mojem problemu s TV-jem z naslednjimi podatki:

Evelux (Elektronika Velenje)
Tip: 0BN0
Model: M21AM/O
Art. no.: 646852
Letnik: 2001
Šasija: BPL 324-790-28 (01-00)

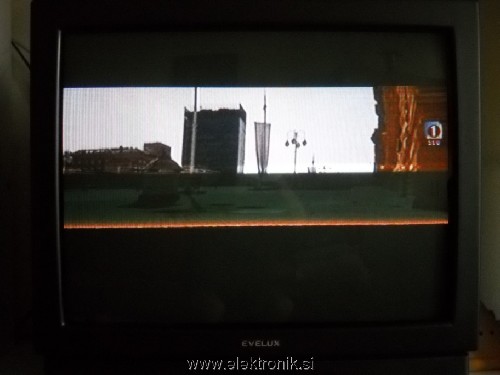

Napaka (znižanje slike) je vidna na sliki. Pojavlja se vedno pogosteje in to pri hladnem TV-ju. Po nekaj preklopih po kanalih se sicer normalizira, vendar je čas do normalizacije vedno daljši in se bojim, da bo kmalu dokončno mrknil.

Načrta šasije ali kakršnihkoli podatkov na netu nisem uspel najti (zgleda, da je ta TV neka rariteta).
Na vezju ni videti posebnosti v obliki kakega počrnelega elementa, ali napihnjenih kondijev.
Ker vezja še nisem potegnil iz aparata, še nisem mogel preveriti morebitnih hladnih lotov.

Vem, da nekateri že po sliki veste za vzrok težave, jaz pa kljub morebitni shemi ne vem, če bi ugotovil, kje "bika zgrabiti za roge", čeprav bi me zelo veselilo, če bi se ob tem še kaj naučil. Vse kar še lahko storim je poiskati in popraviti morebitne hladne spoje.
Lepo prosim za kakršnokoli pomoč in mnenja o tem problemu, mogoče ima kdo shemo...

LP

[matic_scetinec]

Zdravo!

Menjaj elektrolite v vertikali. Če ne veš, v katerem delu je to slikaj vezje s strani elementov, in ti bomo označili.

LP, Matic

[kvizko]

Poglej ob čipu IC 301 (TDA 8351 ali TDA 8356), pin 1 - 15V, pin 6 - 42V....oba iz VN trafota!

[matjazkariz]

Enkrat sem tudi sam imel podoben problem. Imel sem hladen spoj na enem elementu. Zdaj ne bom vedel na pamet oznako čipa vendar gre za en element na hladilnem rebru s kakimi 10 pini.... Jaz sem ponovno polotal pine in je začel TV delat.

Vem, it's a long shot, vendar mogoče bo pa informacija koristila.

[dyfan]

Hvala vsem za informacije.

Najprej moram popraviti podatek o šasiji (prejšnjo oznako sem prepisal z roba TIV, novo sem opazil sedaj pri slikanju):
BPL-02 94V-O

@matic,

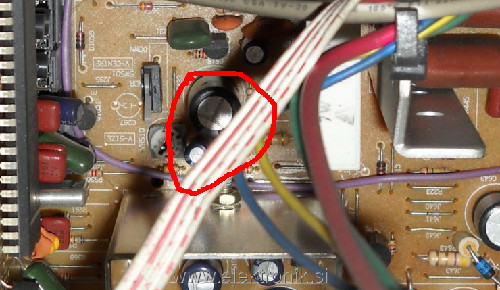

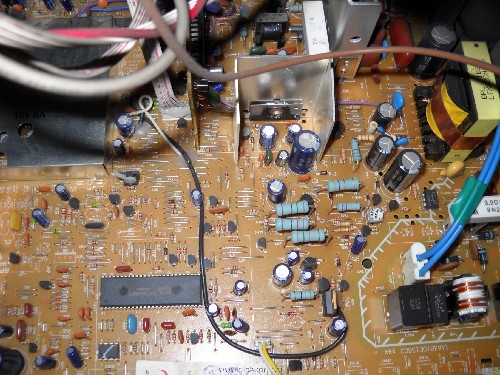

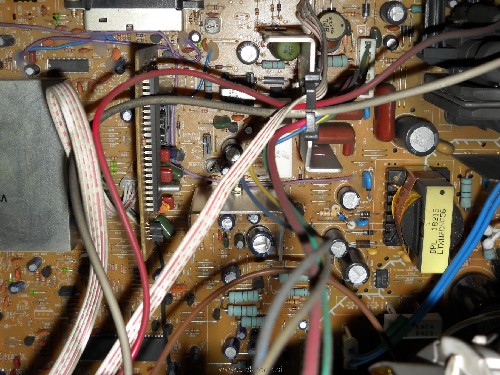

prilagam slike plošče. Slikal sem srednji del, kjer predvidevam, da se nahaja "vertikala". Slikano je iz dveh strani (ker je plošča le delno izvlečena), položaj plošče je na obeh slikah enak. Prosim, če označiš kondenzatorje.

LP

[matic_scetinec]

Zdravo!

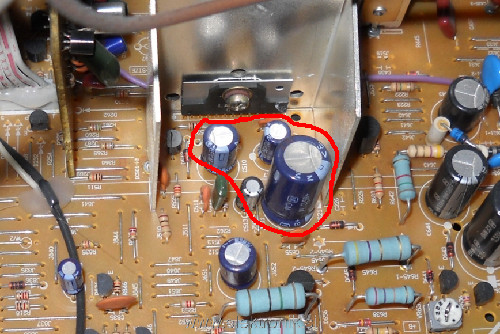

Menjaj elektrolite, ki sem jih označil.

LP, Matic

[Pyr0Beast]

Se ti elektroliti izsušijo ali kako drugače deformirajo, da zadeva ne dela, tako kot bi morala ?

[igor07]

Po moje bo kar moral zamenjati čip vertikale. Pogosto pa je samo kakšen mrzli lot na pinih čipka. Seveda bo potrebno pogruntati vzrok pregrevanja čipa.

[dyfan]

Hvala Matic.
V prihodnjih dneh se bom lotil zadeve.

@igor07, mislim, da se čip ne pregreva, ker je slika znižana pri hladnem televizorju. Ko se ogreje, je pa slika OK.

Lote bom preveril, kondije zamenjal, potem bom pa poročal, kakšno je stanje. Upam, da ne bo še kaj več narobe.

LP

[GregorN]

Spoje okrog VN transformatorja in ostale spoje pa brez skrbi polotati, že če se na novo spajka segreje in doda nekaj nove je dosti narejenega, nekatere hladne spoje je zelo težko opaziti.

[Azrael]

[KlavdijC]

Sam sem tudi spoznal kako zahrbtni so elko kondiji v takih primirih..Že veliko let menjam tudi kondije če je npr tudi pri zamenjavi čipa ok.Nekateri slabi kondiji imajo tudi prevelik prečni delovni tok..pa se ic dodatno segreva zaradi obremenjenosti..dela mpar mesecev pa spet črta na ekranu..

[dyfan]

No, da še izpolnim dano obljubo o končnem poročilu.

Popravilo je prišlo na vrsto šele ta vikend. Po zamenjavi elko-jev je bilo stanje občutno boljše, vendar se je napaka v milejši obliki še pojavljala. Nato sem še obnovil vse ostale lote v tistem področju in sedaj je OK.
Televizor zaenkrat deluje popolnoma brez napake.

Še enkrat hvala vsem za pomoč.

LP
