[hadik1]

Pozdravljeni

Potreboval bi malo vaše pomoči. Nameravam narediti termostat z ATMEGA16/32, LCD 16*2, 3xDS1820 v BASCOM AVR.
Pri merjenju treh temperatur s tremi senzorji na treh različnih portih ter izpis na LCD mi je uspelo napisati program. (T_zgoraj=PD0; T_spodaj=PD1; T_ zunaj=PD2).

Težave imam pa pri krmiljenju izhodnih relejev (Rele1=PD3 - gorilec; Rele2=PD4 - ventilator). Naredil bi pa rad tako, da ko bi recimo T_spodaj padla pod recimo 15˙C bi se naj vklopil rele1 in počakal 15s, nato bi se pa vklopil rele2. udi to mi je še nekak uspelo in sicer z ukazom »WAIT. Potem pa ko bi temperatura T_spodaj narasla nad recimo 25˙C bi se pa naj izklopil rele1 in počakal nekje 240s (4 minute), da se peč ohladi nato pa izklopil Rele2. Tudi to mi je še nekak uspelo in sicer z »wait«. Problem je pa v tem, ker med tem časom mi ne kaže oz. ne meri temperatur (v času izvajanja Wait). Sem gledal po forumih in bi naj uporabljal namesto Wait timer-je, vendar ne vem kje bi se lotil. Zato bi vas lepo prosil za pomoč. Sem že bolj začetnik v tem, in ne vem kako bi se lahko drugače lotil zadeve. Mogoče ima kdo celo kakšen podoben program napisan.
Pa lepo bi še prosil, če zna kdo mogoče kako bi se dodal tri tipke za nastavitev želene temperature vklopa in izklopa. (Tipka+; Tipka-; Tipka_potrditev) ter prikaz na LCD, v času nastavitve temperature.

Že v naprej se vam najlepše zahvaljujem, pa srečno in uspešno

[rudiP]

Pripni načrt ter kodo pa ti bomo lažje pomagali ! Tudi kraj od koder si zamenjaj.

[RGorazd]

Ta problem boš res najlažje rešil s timerji. Tukaj ti bom razložil, kako v bascomu poženeš timer, in kaj moraš narediti, da ti bo stvar delovala.

Najprej moraš konfigurirati timer, to narediš takole (za Timer0):

Config Timer0 = Timer , Prescale = 1024

Tisti Prescale = 1024 ti pove, s koliko se bo delil takt mikrokontrolerja. Se pravi, če imaš zunanji kristal, ki ti teče na 11059200Hz, se bo vrednost timerja0 povečala vsakih 11059200/1024 = 10800 ciklov ali 0,0925ms.

Pol je potrebno Timer0 omogočiti:

Enable Timer0


S tem nisi dosegel še nič.

Moraš še omogočiti prekinitve:

Enable Interrupts

Pa še povedati moraš, kaj naj se zgodi ob določenem dogodku, recimo, ko 8 bitni timer0 prešteje do konca (255) se zgodi overflow, in ta dogodek bi ti rad izkoristil. Overflow se bo zgodil natanko po : 0,0925ms*255 = 23,6ms

On Ovf0 Napravi_to_pa_to

Sedaj lahko startaš timer0:

Start Timer0

Sedaj ti timer teče, vsakih 23,6ms se ti bo zgodila prekinitev, program bo avtomatsko skočil na subrutino Napravi_to_pa_to in ti moraš samo šteti število prekinitev, ki ustrezajo tvojemu času. Zraven ti prilagam še en program, ki počne prav to, malce ga boš moral pogledati, če pa ti kaj ne bo jasno, pa vrašaj.

LP G

[Silvo]

Basoma ne poznam. Lahko pa opozorim na pasti, ji jih skriva sam senzor DS1820. Protokol 1Wire je časovno zelo odvisen. Torej v določenih trenutkih v času izvajanje NE SME biti prekinjen, sicer je lahko poslana ali sprejeta informacija napačna. Ne vem, kako to obravnavajo bascomove funkcije. V koliko same ne izključujejo interupotov potem je to potrebno storiti pred meritvijo.

[žrepko]

Enkrat sem se lotil zadeve s Tiny2313, ki opravlja isto funkcijo kot tvoj primer.
LCD je bil na PORTB
3x DS1820 lahko daš na en sam pin,
4x tipka
2x rele

Vse skup torej 15 pinov.
Ne potrebuješ ATmega16 ali 32 za to aplikacijo.

Na protobordu mi je sicer nekaj že delalo ampak sem zaradi primanjkovanja časa vse skup opustil.
Pisal sem pa v C-ju.

[hadik1]

Ja vem, da bi lahko uporabil manjši mikrokontroler, vendar sem tega imel pri roki.

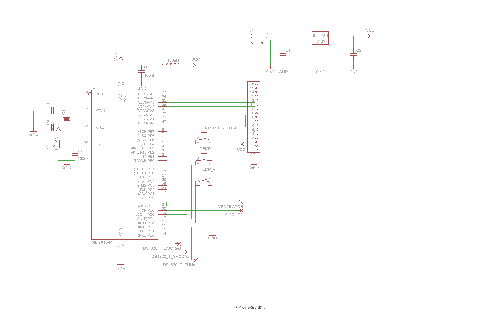

Prilgam program in shemo. Program je napisan za merjenje treh temperatur , tu se mi je pa ustavilo.

[RGorazd]

Prva stvar, ki mi pade v oči je to, da nimaš nikjer definiranega kristala?! Tako kompajler nima najmanjšega pojma, s kakim taktom naj operira in posledično se lahko zgodi, da wait 1 ni 1 s, ampak je lahko bistveno več ali manj. V svoj program vstavi na vrhu, kjer imaš definiran čip še tole $crystal = 1000000 za 1MHz kristal. Ti vstavi vrednost svojega kristala, potem pa uporabi timer. ČE ti zašteka, vprašaj.

LP G

[vilko]

[Profesor Einstein]

Zdravo

Jaz imam slabo izkušnjo s timerji in 1wire komunikacijo v bascomu.

Vedno je treba timer ustavit ko greš v čitanje temperature in ga nato ponovno aktivirati v kolikor delaš s timerji.

V primeru uporabe I^2C komunikacije pa ni težav pri uporabi timerjev.

Lp.

Darko

[mucek4]

Lahko rešiš tudi brez timerjev

[hadik1]

pozdravljeni,

končno sem po dolgem času našel malo časa in nadaljeval z mojim projektom.

časovno zakasnitev sem rešil tako kot je predlagal Mucek4 (240 ponovitev).

v zanko sem dodal še pogoj za vklop in izklop.

[hadik1]

Pozdrav,

Nihče ne ve, kako se vnešene podatke shrani v določeno spremenljivko?

Lepo prosim za pomoč.

Lep dan še naprej

[vilko]

O, ja, samo v ta namen je potrebno malo več kode, kot bi jo lahko vpisal tukaj. Poleg tega je potrebna neka izhodna enota, ki ti pove, kje se trenutno nahaja spremenljivka, ki jo naslavljaš, da veš kako pritiskati tipke. Varianta je tudi, da imaš 12 tipk tipkovnico s številkami, kjer vsaka tipa definira svojo številko, podobno, kot tipkovnico, kot jo imaš na svojem mobitelu...

To je tema za celo poglavje neke knjige, recimo knjige Programiranje mikrokontrolera programskih jezikom Bascom. Tam je to opisano na straneh od 33 do 53. Saj razumeš, da tolikšne vsebine ne moremo natresti tukaj, kaj ne?
