[ro-bi]

Nekaj me muči in sicer mi po sekundi začne motor prekinjat, 555 se pa zelo greje.

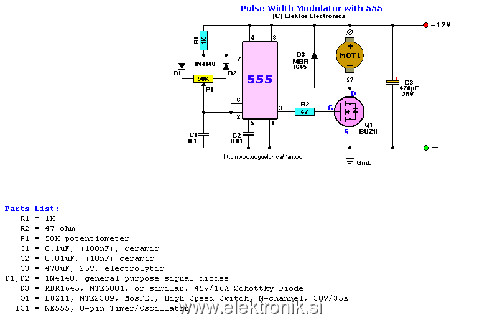

Ali mi lahko kdo razloži funkciji dveh kondenzatorjev- tistega C1, ki gre na pin 5 iz minusa (na kaj vpliva) in pa C2 iz 2(6) in minusom . C1 sem imel 104, C2 pa 103, pa ne dela dobro

[gkrusi]

Sem sprobal zadevo na testni ploščici, sicer s tranzistorjem namesto MosFET-a in mi zadeva lepo deluje, tako da je shema vredu, pa tudi ob njenem pregledu ni videti napake.
Kondenzator C1 določa frekvenco PWM-a, čemu služi C2, pa ne vem. Ponavadi je ta pin (5) prost in tudi v tem primeru meni vse deluje enako, če kondenzatorja ni. Edino ob priklopu kondenzatorja, je z osciloskopom na izhodu za trenutek videti neko motnjo. Bo verjetno kdo drug vedel kaj več.

Če se NE555 močno greje brez razloga, je verjetno zanič. Verjetno pa si pomotoma kaj narobe zvezal in se zato greje (je pa kar trpežen, tako da bo morda še celo deloval, ko odpraviš napako). Še enkrat pozorno preglej celotno vezje, nekje mora biti nekaj narobe, če ne pa zamenjaj NE555. Uporabljeni kondenzatorji pa so primerni, tako da naj ne bi povzročali težav.

[ro-bi]

Hvala ti, da si mi pomagal
Nisem si mislil, da lahko 555 "crkne" na pol in sploh nisem sprobal z drugim. Sedaj sem dal novega in dela super!
Še enkrat hvala,
lp

[Lojz]

@ro-bi

Pin 5 (Control Voltage): This pin allows direct access to the 2/3 V+ voltage-divider point, the reference level for the upper comparator. It also allows indirect access to the lower comparator, as there is a 2:1 divider (R8 - R9) from this point to the lower-comparator reference input, Q13. Use of this terminal is the option of the user, but it does allow extreme flexibility by permitting modification of the timing period, resetting of the comparator, etc. When the 555 timer is used in a voltage-controlled mode, its voltage-controlled operation ranges from about 1 volt less than V+ down to within 2 volts of ground (although this is not guaranteed). Voltages can be safely applied outside these limits, but they should be confined within the limits of V+ and ground for reliability. By applying a voltage to this pin, it is possible to vary the timing of the device independently of the RC network. The control voltage may be varied from 45 to 90% of the Vcc in the monostable mode, making it possible to control the width of the output pulse independently of RC. When it is used in the astable mode, the control voltage can be varied from 1.7V to the full Vcc. Varying the voltage in the astable mode will produce a frequency modulated (FM) output. In the event the control-voltage pin is not used, it is recommended that it be bypassed, to ground, with a capacitor of about 0.01uF (10nF) for immunity to noise, since it is a comparator input. This fact is not obvious in many 555 circuits since I have seen many circuits with 'no-pin-5' connected to anything, but this is the proper procedure. The small ceramic cap may eliminate false triggering.

*klik*

Torej, če je neuporabljen, ga z 10nF kondenzatorjem poveži na maso.

[Jani]

Pozdrav!

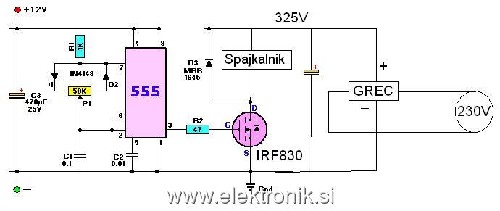

Malce sem razmišljal, da bi svoj spajkalnik predelal iz izmeničnega napajanja na enosmerno. Glavni razlog je ta, da mi obstoječa regulacija povzroča ogromno motenj (rezanje sinusa), zato bi probal z malce predelano shemo 12V PWM shemo, ki se nahaja v priponki. Napajanje (12V) bi bilo izvedeno ali s transformatorjem ali pa kar s kondenzatorjem, diodo in uporom.
Vsi komentarji in predlogi zaželjeni.

P.S. Vem da je spajkalnik samo za 230V... zato bi bila pri regulaciji potrebna pazljivost, da nebi bilo

LP, Jani

[Iztok]

@Jani, za grelce PWM ni ravno smiseln, ker bo zaradi pravokotnih impulzov in višje frekvence najbrž še več motenj kot pri rezanju sinusa. Za take namene se npr. v industriji uporabljajo solid-state releji z zero-cross detekcijo (LED-optokopler in triac z malo dodatne elktronike), ki grelce vključujejo in izključujejo v nekaj sekundnih intervalih.
Te SS releje pa krmilijo termoregulatorji (največkrat so to PID kontrolerji), ki imajo seveda povratni signal iz sonde v grelnem telesu. Ti pa tega nisi predvidel ... in to je največja pomanjkljivost pri tvojem sistemu ...

Vgradil sem nekaj 100 SS relejev in takšnih termoregulatorjev, ki krmilijo grelce moči preko 10kW pa se v nobeni še tako občutljivi napravi v bližini niso slišali preklopi ali kakšno hreščanje oziroma prasketanje.

[Jani]

Iztok hvala za odgovor.
Se mi je kar zdelo, da to ne bo najboljše. No, pa bi v principu vezje delovalo pravilno - mislim zaradi napajanja? Glede solid-state relejev, bom pa malo pogooooglal, da sploh vidim kaj to je in kako deluje.

LP, Jani

[Iztok]

Sama zamisel z gretzem je dobra in sem jo že večkrat uporabil. V praksi in konkretnem primeru pa bi upor R2 vseeno zamenjal z optokoplerjem zaradi varnosti vezja na 12V strani in tudi varnosti servisiranja - meritve pod napetostjo.

Če boš namesto IRFja uporabil SSR pa bo optična ločitev že narejena, ker jo imajo itak skoraj vsi SSRji.

[pcxboy]

men pa noče spreminjati napetosti

kaj bi bilo lahko narobe?

HVALA!

[Tonci]

Da ne otpiram nove teme, me samo zanima, ali je normalno, da se ledica čisto ne ugasni? Spreminjanje svetilnosti je do 30% upornosti na potenciometru potem pa ne več!Bi moral posledično tok ki teče v vezje biti manjši, če je off time večji!? Hvala

[Pyr0Beast]

Ne, oz. odvisno od tega kako jo krmiliš.

Da.

[markobali]

Pozdravljen RO_BI

ali lahko daš svoje vezje gor z večjo resolucijo?

Hvala

[pcxboy]

stisni na sliko

[mucek4]

Aktiv.: 0.18

To bo to

[protoncek]

ko že govorimo o regulacijah spajkalnikov: jaz imam doma dobri stari iskrin THS11 in me zanima če bi imelo smisla zamenjati elektroniko s kakšno novejšo, recimo z display-em, mogoče boljšo regulacijo... in seveda, če ima kdo kak pameten načrt take, ali vsaj idejno shemo, mogoče z AVR-jem...ne vem zakaj imam občutek da zadnje čase (recimo leto, dve) zadeva greje malce manj kot prej, oz. moram vedno nastavit na več kot naj bi..
