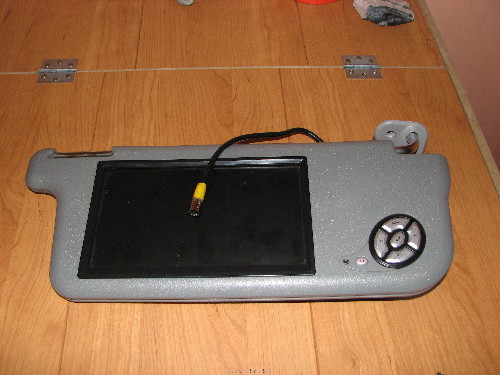

Prosil bi, če mi kdo pove, kako pravilno priklopit ta LCD zaslon, ki je sicer originalno namenjen namestitvi v avto. Vendar ga bom jaz porabil za drug namen.
Napajanje ima 12V ter video vhod in ravno ta priklop na 12V me najbolj zanima, ker ne bi rad kaj skuril.
Model LCD-ja je NLL75-8686-111 690A1 l04 91014 (to piše na nalepki v notranjosti, ki je vidna tudi na sliki).

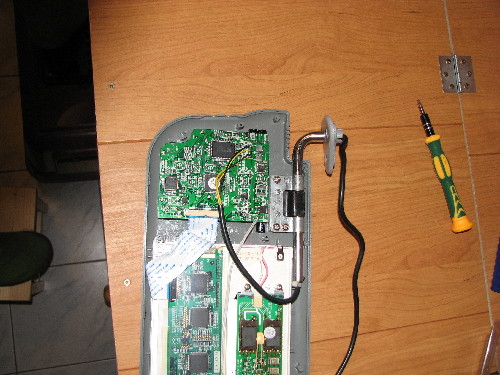

V priponkah sta dve sliki. Na drugi se vidi, da v kablu pridejo tri žice. Ena rumena se razcepi na dve tanjši: črno in rumeno. To se vidi tudi iz slike.
kako bi lahko jaz ugotovil, kaj je napajanje in kaj video signal?

[boriskozjan]

zgornja dva sta po svej verjetnosti napajanje, spodnja dva pa video vhod(se vidi koaksialen kabel).
Nad priklopom sta dva elektrolita, poglej kako sta prikloplena pa boš 100% prepričan.

[gorazdkop]

Boriskozjan hvala za nasvet. črna je -, rumena pa +. Imam dva taka. Eden dela, drugi pa ne.

Sem se pozanimal pri prejšnjem lastniku. Menda je nekaj eksperimentiral in verjetno narobe priklopil.
Ali obstaja kak univerzalen napotek, kateri element(i) odletijo pri zamenjavi polaritete? Ali je to čisto odvisno od vezja?

[PPG78]

[gorazdkop]

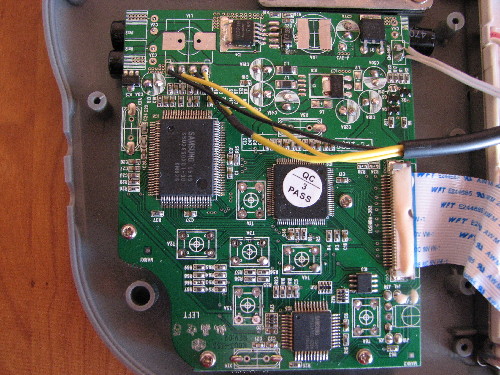

Sem dodal sliko in upam da se kaj vidi. Tiste rjave packe na robu elementa IC4 (oznaka 1CZ2 1H (sharp)) pa v živo ni videt.
