[Vasakhan]

Spoštovani!

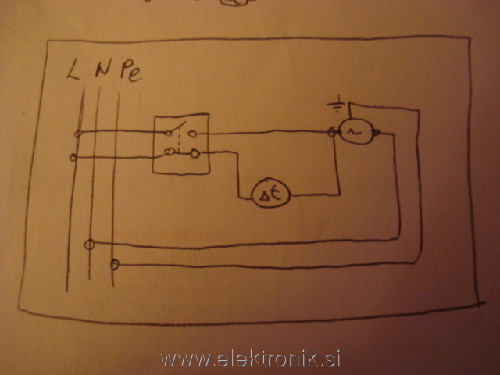

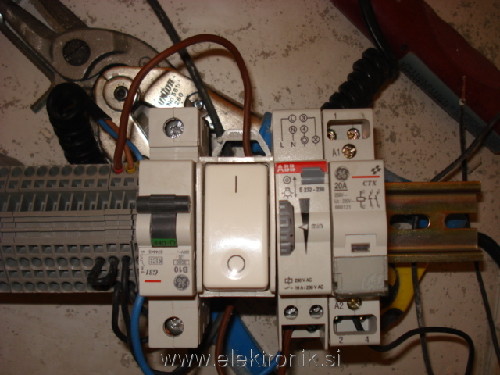

Zanima me, kako bi lahko z naslednjimi elementi sestavil zakasnjen izklop ventilatorja in ali je to sploh možno s temi elementi, ali še kaj manjka?

Na sliki je stikalo in ne tipka. Rad bi dosegel, da bi ventilator po izklopu stikala še delal določeno minut.

Kdo bo prvi?

[robert]

Kje sploh je problem ?
Namesto zarnice vezes rele (ventilator) in namesto tipke stikalo
Edini problem,ki se lahko pojavi-nekateri casovniki imajo vgrajen "anti zobotrebec system"-nekateri na stopniscih blokov veselo blokirajo stikalo in luci svetijo cele dneve.Pri nekaterih to ne deluje

[podboj]

To je potem še 2x huje, kot če bi luči nonstop gorele. Kdo bo v temi preverjal stikala, katero je zataknjeno z zobotrebcem?

[Vasakhan]

Problem nastane tako: ko preklopim tipko iz 0 na 1, se zaštarta ventilator in tudi timer in ko preteče čas, pride do izklopa, čeprav je stikalo še vedno na 1. Rad bi imel vezano tako, da bi se timer vklopil šele po pritisku stikala na 0 in tako bi imel zakasnjen izklop ventilatorja.

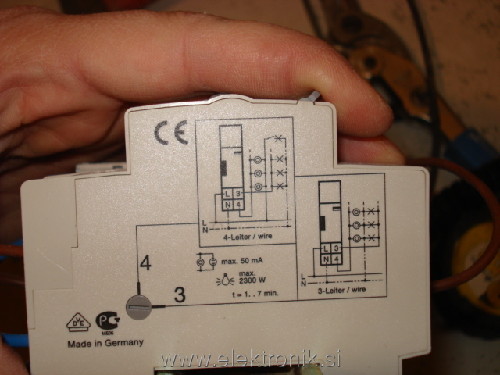

Kaj mi lahko kateri razloži, kaj pomenijo ti simboli na shemi za vezavo. Kaj je tisti krog v krogu in kaj je tisti X?

[ghost]

Krogi v krogu so tipala, križec pa je simbol za žarnico.

[ghost]

Zato potrebuješ izmenično stikalo(3kontakti),tako da ko stikalo izklopš po drugi
strani vzbudiš stopnišno stikalo,ta pa vklopi ventilator za določen čas.Enkrat vklopiš
ventilator neposredno s stikalom,ko stik. izklopiš pa vklopiš ventilator posredno prek
timerja.

[Vasakhan]

[robert]

[Branez]

Če je za WC, se dobi takšno stikalo za vgradnjo v ventilator. Pa še desetino tistega na zgornji sliki ne stane.

[Vasakhan]

[Branez]

Ponavljam! Pojdi v bližnjo trgovino z elektromaterialom in vprašaj.

[gumby]

klik

[Vasakhan]

Oj Gumby, si le prišel na forum. Kot vidiš sem problem predstavil širiši množici.

Hvala vsem za odgovore, dobil sem nekaj novih idej, ki mi bodo prav prišle v prihodnjosti.

Bom pa šel v trgovino, seveda

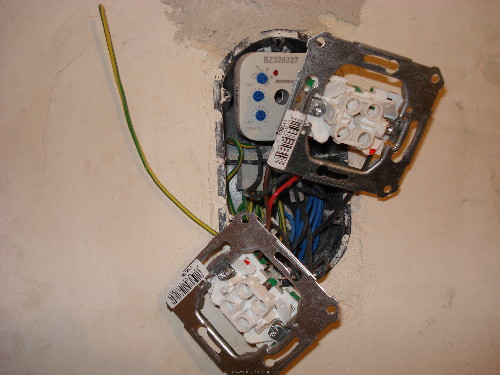

In tako zgleda instaliran rele v dozi

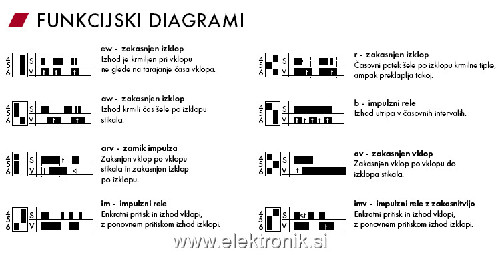

Ali mi lahko kdo razloži, kaj pomenijo te različne nastavitve za rele? Prilagam diagram za različne funkcije.

Ali je možno rele nastavit na ciklično ponavljanje? Tako da bi se npr. vsako uro ventilator prižgal za 10s?

[Vasakhan]

Sem prejšnje sporočilo editiral, pa ni datuma ponastavlo. Eh

[lojzek]

Funkcija b

Ta ima možnost dajanja pulzov, ko je vhod 1. če pa lahko nastavljaš oba časa ločeno (vklopljeno, izklopljeno), pa preberi navodila časovnika. Običajno pa so taki z dvema nastavitvama časa kar dragi.( Pa še pomembno je, da ustrezajo časi tvojim željam.

Edit: po ogledu slikice nastavitev na releju, to ne bo šlo
