maj26 · Objavljeno: Pet Sep 23, 2011 11:05 am Naslov sporočila: voltmeter

Na kratko, imam nekaj vgradnih analognih voltmetrov, kateri pa mi ne ustrezajo, saj bi rabil voltmeter, kateri ima merilno območje od 11,8 v do 13,0 v. rabim pa za merjeneje napetosti akumulatorja. Se pravi, da bi bila merilna skala v navedenem območju. Kako bi to izvedel najbolj enostavno? Hvala za nasvete!

Obelix · Objavljeno: Pet Sep 23, 2011 11:15 am Naslov sporočila:

Išči pod "voltlupe".

V knjigi "300 Schaltungen" založbe Elektor je takšno vezje (št. 285).

LpA

6dan8 · Objavljeno: Pet Sep 23, 2011 1:08 pm Naslov sporočila: Re: voltmeter

Highlag · Objavljeno: Pet Sep 23, 2011 2:05 pm Naslov sporočila:

Odvisno od inštrumentov, ki jih imaš na razpolago.

Vse kar moraš narediti je:

1. Izberi inštrument
2. Poglej kakšno notranjo upornost ima (večja ponavadi pomeni manjšo napako)
3. Odstrani obstoječe napetostne delilnike
4. Glede na notranjo upornost izračunaš nove delilnike
5. Delilnike vgradiš
6. Inštrument umeri z zunanjim voltmetrom tako, da lahko narišeš novo skalo.

To je to.

Azrael · Objavljeno: Pet Sep 23, 2011 2:13 pm Naslov sporočila:

Tako je.

Če pa želi merilno območje od npr. 9V naprej, mora dodati še zener diodo ustrezne napetosti, da bo inštrument začel meriti šele od te napetosti naprej.

Posledica te rešitve, je nelinearna skala (na začetku skale) in je potrebno nekaj pozornosti pri umerjanju in risanju nove skale.

Branez · Objavljeno: Pet Sep 23, 2011 2:34 pm Naslov sporočila:

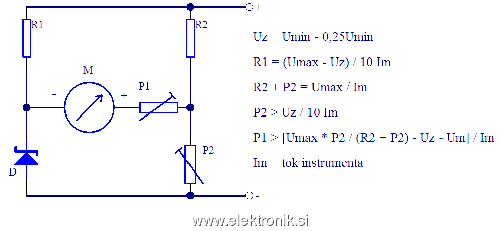

Človek čaka na shemo! Whistle

borber · Objavljeno: Pet Sep 23, 2011 4:24 pm Naslov sporočila:

Hitro obrni diodo, predno jo zagledajo!

Branez · Objavljeno: Pet Sep 23, 2011 5:31 pm Naslov sporočila:

Vsaj eden, ki dobro pogleda! Hvala za opozorilo! d'oh!

6dan8 · Objavljeno: Pon Sep 26, 2011 10:23 am Naslov sporočila:

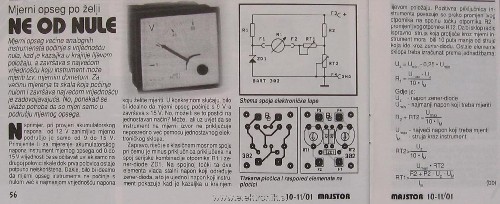

Branez, je shema iz spodnjega članka? V članku je namreč v zadnji formuli neskladje (P2 - na shemi pa je RT2), Tvoja zadnja formula pa ustreza oznakam na shemi, ki si jo pripel.
Pa da se ne bo kdo spraševal: "Um" pomeni napetost, ki jo voltmeter potrebuje za poln odklon kazalca. In, ja, dobro se je držati priporočila v članku "...za pravilno delovanje naj bo tok skozi zener diodo 10 krat večji od toka skozi merilni instrument".

Pyr0Beast · Objavljeno: Pon Sep 26, 2011 12:31 pm Naslov sporočila:

Preprosteje se zadevo reši s TL431, njemu se da tako napetost tudi poljubno nastavljati.

Zgornja meja je pa tam 30V

Branez · Objavljeno: Pon Sep 26, 2011 3:12 pm Naslov sporočila:

@6dan8
To je iz knjige "300 Schaltungen" založbe Elektor, kakor je napisal Obelix.

borber · Objavljeno: Pon Sep 26, 2011 7:17 pm Naslov sporočila:

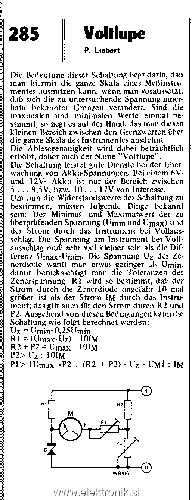

Tole je iz knjige Elektor 300 Schaltungen:

6dan8 · Objavljeno: Tor Sep 27, 2011 10:32 am Naslov sporočila:

Branez, hvala za podatek; borber-ju pa zahvala za članek.
@Branez: sem šele sedaj bolje pogledal - tretjo formulo. Namesto "R2+P2=Umax/Im" bi bilo bolje "R2+P2=Umax/10*Im"?

Branez · Objavljeno: Tor Sep 27, 2011 4:49 pm Naslov sporočila:

Točno!
