Imam asinhroni elektromotor na omrežno napetost 220V/50Hz. Motor bo priklopljen na napetost preko navadnega kabla z vtikačem v vtičnico. To pomeni, da je faza lahko prisotna na katerikoli izmed obeh žic. Motor bo hkrati tudi ozemljen (tretja žica). Sedaj pa želim vmes montirati rele, da bom zadevo lahko krmilil.

Zanima me ali je dovolj, da z relejem prekinem tokokrog le na eni žici ali moram uporabiti dva releja, da bosta obe žici prekinjeni posebej? Sprašujem s tega stališča, ker v primeru, da je rele le na eni žici, se zna zgoditi, da pride faza na navitje v motor.

Ali je takšna vezava varna glede na to, da je motor ozemljen?

lp

[aljoš]

Če boš uporabil rele, boš itak miral kupiti malo močnejšega, ki ima več NO kontaktov. Veži L in N preko releja, pa bo strah odveč....

[Saran]

Rabim rele na 5V DC, trenutno imam ravno dva na zalogi, ki imata oba le en kontakt Zato tudi sprašujem.

[Azrael]

Enofazni motorji imajo velike zagonske tokove, tudi 10 in več kratnik nazivnega. Če boš uporabil neke podhranjene relejčke, bodo njihovi kontakti htro zapikali ali pogoreli.

Z relejem komandiraj kontaktor.

[psevdonim]

[Saran]

Pardon, mogoče sem se narobe izrazil. S tistim vtikačem sem želel omeniti, da ne morem garantirati na kateri žili bo faza. Motor ne bo fiksno priklopljen na omrežje. Seveda bo vmes še glavno stikalo (obe žili), med glavnim stikalom in motorjem bo pa tudi rele. Zato me zanima ali je dovolj rele na eni žici ali raje na obeh. Ali potrebujem tu še kakšno drugo zaščito za motor? Motor je enofazni, ima pa tudi vgrajen zagonski in obratovalni kondenzator.

Specifikacije so tule: http://www.tiba.si/files/file-65.pdf
Glej spodnjo tabelo na strani 4 (oz 107) v pdf-ju. Motor je tipa DMS-SR 80 A, 4 polni (1500 obratov).

Piše, da ima delovni tok 4.4A, zagonski tok pa mislim, da bi moral biti okoli 15A. V specifikacijah releja pa piše, da je 250VAC in 16A kontaktnega toka. Ali rabim tu močnejši rele? Za rele rabim 5V navitje, ker ga bom digitalno krmilil.

lp

[aljoš]

Zakaj enostavno ne kupiš stikala, ki prekinja 2 kontakta...drugače pa, v čem je problem, če temu motorju zamenjaš L in N?

[Azrael]

Poglej oznake na tvojem releju.

Če je 16A podatek za AC3 (vklop in izklop assinhronskih motorjev s kratkostično kletko), potem brez skrbi.

Če so navedeni drugi podatk, nekaj informacij najdeš na:

http://www3.sea.siemens.com/step/pdfs/cc_3.pdf

V vsakem primeru, pa ne bo škodilo, če motor dobi še bimetalno zaščito, ki ga bo izklopila v primeru preobremenitve ali okvare (zataknjena centrifugalna sklopka).

[Saran]

[Azrael]

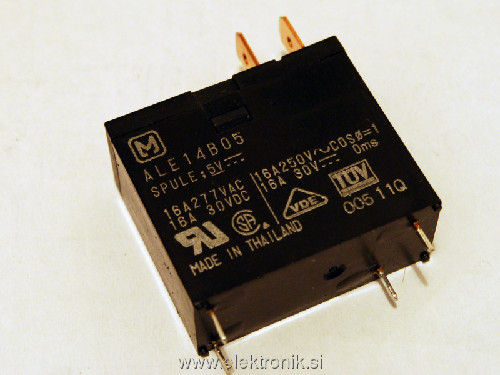

Zadeva je rele za mikrovalovke, se pravi kar robustna stvar, podatkovni list. Trafo v mikrovalčovkah tudi pozna hude tokovne sunke in bo rele verjetno ustrezen za zagon takega motorja.

Bimetal mora biti tak, da ga lahko nastaviš na nazivni tok motorja, nekaj nasvetov dobiš še tukaj.

In še predlog, sliko releja pripni na forum (Uredi-> Dodaj priponko). Na free hostingu bo izginila.

[Saran]

Hvala za odgovore.

Glede image hostinga ne vem točno, ker imajo na imageshacku baje slike gor večno. No neglede na to sem vseeno dodal priponko zgoraj. Za bimetal bom pa še pogledal.

lp

[Michelinko]

[Pyr0Beast]

In trafo je pa kaj ?

[Michelinko]

[Saran]

Na te zadeve se žal ne spoznam najbolje. Motor ima cos() enak 0.88 glede na podatkovni list. Lahko bi nabavil novi močnejši rele ali pa kakšno večstično stikalo, ki bi ga krmilil z trenutnim relejem. Napajanje imam pa samo 5VDC, 9VAC in 220VAC. Kakšno rešitev mi potem priporočate?

lp

Edit: A tale rele bi bil vredu?
