PrispevekObjavljeno: Čet Mar 31, 2011 1:35 pm    Naslov sporočila:  RJ45 konektor Odgovori s citatom
Lep pozdrav,

zanima me, če se komu slučajno doma "valja" konektor tipa:

RJMG163218101NR (RJ45) Shema znotraj konektorja je na zadnji sliki spodaj.
datasheet


razpored pin-ov (od zgoraj)


Težava je v tem, da sem naročil 10 napačnih konektorjev(RJ45 8P8C, slikano v priponki), ki so pa žal brez "transformatorčkov"), vezje pa je že narejeno, hkrati so že tudi luknje povrtane na PCB-ju.

Hvala

 Opis:

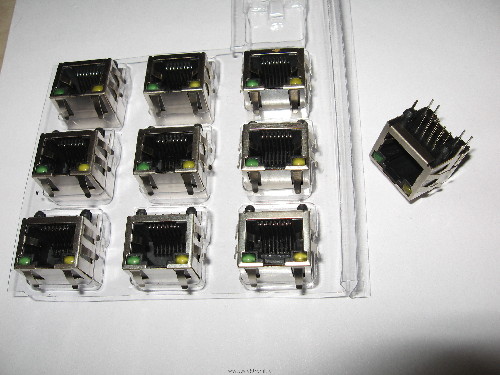

Napačni konektorji
 Velikost datoteke:  1.78 MB
 Pogledana:  4 krat

 Opis:

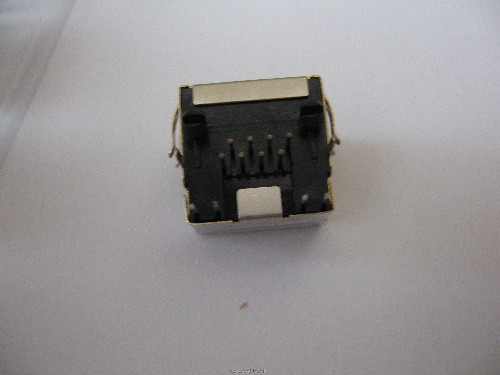

Napačen konektor - pinout
 Velikost datoteke:  1.91 MB
 Pogledana:  1 krat

 Opis:

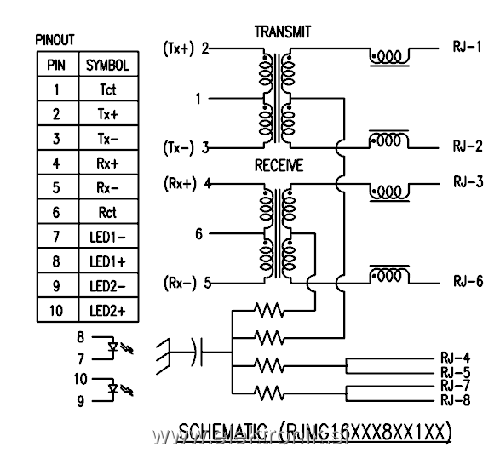

Shema od znotraj:RJMG163218101NR
 Velikost datoteke:  31.21 KB
 Pogledana:  1 krat

Nazaj na vrh
Skrit Poglej uporabnikov profil Pošlji zasebno sporočilo
toni01
Član
Član



Pridružen-a: Tor 12 Maj 2009 20:10
Prispevkov: 46
Aktiv.: 0.23
Kraj: Ljubljana
PrispevekObjavljeno: Ned Maj 08, 2011 2:26 pm    Naslov sporočila:   Odgovori s citatom
Tu najdi kompatibilnega:
http://katalog.we-online.de/kataloge/eisos/index.php?language=en&pf=WE-LAN_RJ45

pa potem kontaktiraj Interkont Slovenija, pa ti dobavijo vzorce.

lp
