Pozdravljeni,

Imam problem in trenutno ne vem s kakšnimi elementi bi ga rešil.

Imama elektroniko katera se napaja s 12V. Iz te elektronike gre napajanje naprej na posamezne porabnike kateri porabijo max 100 mA v polni obremenitvi. Sedaj bi želel da kljub kratkemu stiku na posameznemu porabniku, glavna elektronika deluje normalo in v primeru kratkega stika bi javila napako. Mene samo bojl podrobno zanima odklop oziroma lahko tudi tokovno omejitev na 200 do 300 mA. Varovalke ne pridejo v poštev ker ne bo prostora. Za zaščito, pa čim manj komponent. Gre za napajanje max. 16-tih porabnikov.

Hvala

Lp

[Alex17]

Pri tako majhnem toku bi se dalo stvar rešiti z enim bipolarnim tranzistorjem (BC141/161), enim uporom (ni potrebno, da je nevem kako natančen in majhne upornosti), operacijskim ojačevalnikom in potenciometrom za nastavitev izhodnega toka.

EDIT: spregledal, da imaš 16 ločenih izhodov. Mogoče obstaja bolj priročna varianta za zaščito.

[Slowfly]

V napajalnih linijah uporabiš takšne varovalke 200 mA ( ni vrag da nimaš toliko prostora), za vsako varovalko pa še LE diodo in zaščitni upor za indikacijo pregorele varovalke. Uprabi 5 mA LED.

[MadMax]

Reverzibilne PTK varovalke.
Za nadzor pa iz vsakega izhoda prek diod in uporov spacaš nekaj kot skupni nadzor za programsko javljanje, pa indikacijo posameznega izhoda z low current LED (1mA).

[joze]

Tokovna limita preko LM317, za vsak kanal rabiš enega in en upor.

[zlobeczlo]

Najprej hvala za ideje.

Varovalke prav tako ne bi gradil v vezje, ker je potrebna menjava, še večji problem je, če so prispajkane na tiskanino.

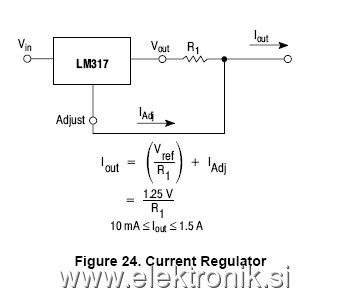

Je pa zelo zanimivo z LM317 in enim uporom. Nekaj sem gledal datasheet od integriranega vezja in me zanima, če je mišljena tale shema:

[MadMax]

Padec napetosti te ne bo motil?

Očitno res rad kompliciraš, če bi naredil vse, le mini SMD reverzibilne varovalke ne uporabil, hkrati pa jamraš da nimaš prostora za prdnit...

[lojzek]

Pa takšna varovalka je še manjša od LM317 + upor. Pa še podnožje ima lahko zraven, tako da menjava res ne more biti težavna

[MadMax]

No, manjše ravno ni, če uporabiš 0.5A SMD regulator in uporček.

Ampak če je lahko karkoli manjše od 4.5x3.5x1mm SMD ploščice katero sem že omenil in je povrh še takorekoč večna, potem se priporočam za info.

[Slowfly]

Moj predlog je bil enaka varovalka, kot jo je predlagal lojzek. Hkrati z vporedno vezavo LE diode in seveda pripadajočega upora zanjo, imaš zadovoljene vse zahteve, ki si jih podal na začetku. Zaščita pred kratkim stikom porabnika, ter indikacijo da je z modulom nekaj narobe. Ti pa naredi kakor te je volja.

lp

[fluffy111]

Vem, da je rahlo mimo trenutnega pogovora, pa vendar spada v temo. Kako je izvedena zaščita pri kratkem stiku v laboratorijskih napajalnikih?

Lp

[MadMax]

Hitra tokovna omejitev, kot dodatek lahko tudi fold-back pri linearnih.

[zlobeczlo]

Daleč od tega da bi rad kompliciral, samo zadeva mora biti zanesljiva in ob kratkem stiku mora elektronika delovat 100%, ne da enkrat bo nekrat ne. Gre se pa namreč za varovanje in tukaj ne sme bit odstopanja, bo ali ne bo. Zato tudi sprašujem o različnih nasvetih.

Hvala vsem.

Lp

[MadMax]

Saj če bi kaj več napisal bi tudi več prebral, ker brainstorming brez steklene krogle se dandanes ne zganja vsakemu...

[skat]

Za tvoj namen, da bi po odstranitvi kratkega stika vse spet normalno delalo bi moral opremit z lm317 +R za vsak izhod posebej, kar pa je kar veliko če je LM317
v izvedbo TO220
Varianta 2
Ali pa določiti PTK upore pred vsakim izhodom posebej, da se pri 100mA še ne greje toliko da bi izklopil. ( ko se ptk ohladi spet vklopi)

Po istem principu PTK upora delujejo tudi reverzibilne varovalke, ki so tudi dobra varianta TYCO (PTC)
a mislim da je ravno tako treba izbrati prave
