Torej.. naredil sem Ojačevalec, ki mi ga je pokazal LADo v priponki je shema pa vse drugo

Težava ko priklučim napajanje 40V mi skuri varovalko katero sem predelau že 20X samo za to da bi stestiral ojačevalec, in pred kurjenjem varovalke mi zvočnik da od sebe en močan brum in to kar 2 -3 sekunde dolg nato pa se prekine varovalka

vezje katerega sem delal na malo drugačen način sem pregledau več kot preveč krat pa še vedno mi kuri varovalko!

Kako naj nastavim potenciometer/Trimer ker kak zgleda je pri meni vseno kam ga dam varovalka je vedno znova prekinjena.

Če je kdo imel kakšen problem z tem ali pa z katerim koli ojačevalcem ki mu oddaja samo neko brezvezno brnenje naj mi sporoči kako je težavo odpravil.

prosim za POMOČ
Hvala

[borber]

Dvomim, da si pred vklopom nastavil P2 na maksimalno upornost. S P1 nastaviš, da bo na obeh 2N3055 enaka napetost (polovica napajalne). Na koncu znižuj upornost P2, da bo celotna poraba enaka predpisani.
Predvidevam, da si vse pravilno povezal...

[alesv1000]

ka to zdaj pomeni da sem skuril keri element? oz je to kar sem naredil za v koš? ali pa bi se dalo kaj narediti?

ker še vedno brni

ze 12 ur se F**** z tem ob 6 sem se začel

upam da moje urice niso šle v nič:(

kakorkoli hvala

[lado]

Namesto varovalke daj avtomobilsko žarnico 12v 55W da ne kuriš varovalk, nato z P1 nastaviš da imaš polovico napetosti (na + polu izhodnega elektrolita proti masi)z P2 panastavi tok najprej da žarnica samo brli in mora delovati...nato še bolj detalno nastaviš in to je to..
Lahko pa da si pokuril kakšen tranzistor-preveri....

Meni je na začetku nagajalo ker sem pozabil na vezju vstaviti žico-briko med emitorjem enega incolektor drugega bd-ja

lp
lado

[Azrael]

Čisto možno, da mu je že odbilo katerega od 2N3055, sploh če so kitajski:

http://rayer.ic.cz/elektro/psu4pc.htm

(Glej slike pod: Polovodiče - šmejdy a fejky)

Vsekakor pa je nekaj odpovedalo, če je bil P2 na minimumu in še napajalc da od sebe več V, kot bi bilo treba.

Za začetek je dovolj, če se tako napravo priklopi na 12V, nastavi simetrijo, preveri mirovni tok, če je dovolj nizko in če so stvari v redu, šele potem priklop na delovno napetost.

[s56a]

Zelo ponesreceno shemo si izbral! P1 je odvec in ga lahko zamenis z 100 kOma uporom na +40 V. P2 regulira tok zgornja dva tranzistorja in tezko bos dosegel polovico napetosti napajanja z istocasnih 1,7 A. Ta tranzistorja zal nista v negativni zanki za stabilizacijo delovnega toka. 100 uF elko za uzbujanje zgornja tranzistorja treba premaknuti na emiter PNP. V kolektor istega dodati 2K7. Vsa 4 tranzistorja naj bi bila uparjena vsaj z Ohm-metrom. Veliko veselja ti zelim...

[alesv1000]

aha....ok
jaz sem zdaj sestavil zadevo še 1x.
Vendar sem namesto 2n3055 zamenjal z led diodami da potem vidim kaj mi crkne.
zadevo sem priklopil na 14V dc
zadeva dela isto kot prej vse skupaj "brni"

Lado ...jaz nevem kak si ti to naredil vendar meni ne deluje nič..p 1 in p2 se ne data nastavljati oz ni nobenega efekta ne v toku in ne v napetosti

sem tik pred zivčnim zlomom a vendar mi je član elektronika .si s56a
dal neko upanje da se ne vržem pod letalo.

in če to naredim bi moralo delati? če pa ne potem pa newem :|

[ID]

Potrpljenje je božja mast! Ne ampak lepo po vrsti. Meni vse zgleda, da si nekje naredil napako, ko si delal ploščico (če si jo delal). Če si delal P2P je še toliko težje najti napako. Sicer pa sem tudi sam imel v preteklosti probleme z 2N3055 in se jih izogibam, če je le mogoče! A si dal, ko si na novo sestavil vezje nove tranzistorje? A si preveril vse komponente, da so pravih vrednosti (upore dejansko izmeril in ne odčital barvne kode iz njih)!? A lahko pripneš sliko ojačevalca, mogoče bo tako lažje pomagati!

[alesv1000]

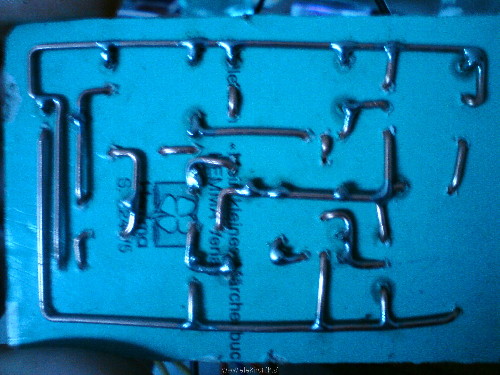

napako/e nemogoče da sem naredil. Ploščico sem delal na moj način po katerem že delam odkar sem se začel zanimati za elektroniko. spodaj je slika t.i. "tiskanine":P
elementov nisem ponovno naročal ker se mi zdi nesmiselno saj vsi še delajo
edino en

[Azrael]

Kako veš. da vsi elementi delajo ? Si jih preveril ?

Kaj si mislil z ledikami ?

Si 2N3055 dal na hladilnike ali so kar tako ?

Kdo je proizvajalec 2N3055 ? Motorola, Tesla, Ei, to je v redu, ostalo, sploh novejšega datuma ali z območja PRC je šrot.

[ID]

Ti lepo zamenjaj vse tranzistorje, če jih ne znaš pomeriti. Lahko jih dobiš tudi pri meni doma, da ne boš naročal teh nekaj kosov, ker te bo poštnina prišla več kot pa je vrednost materiala. (sem na pol poti iz Odranec proti MS) Preveri vrednosti vseh kondenzatorjev in premeri vse upore. Če res ni napake na vezju, pa je 100% kakšna komponenta pregorela!

Kako si dal ledice namesto 2N3055 pa tudi meni ni jasno.

[dyfan]

@alesv1000,
na čem pa imaš to vezje? Še nisem videl kaj takega.
Je to kak poseben karton ali kaj drugega?
Prosim, če slikaš še drugo stran.

Težave, ki jih opisuješ, so pa tudi nam vsem znane. Verjetno tudi profije včasih doletijo.
Predlagam, da še enkrat v miru pregledaš tudi vezje. Mnogokrat se nazadnje ugotovi kakšna banalna napaka - napačne povezave med elementi.
Pa brez nestrpnosti in panike, vse boš rešil.

LP

[tibi]

Ti lepo opusti to vezje. Tole deluje v A razredu je le ena velika pečica.
Za začetek malo poglej po čipih, ki imajo vgrajeno celotno končno stopnjo vključno z zaščitami. Dodati je potrebno le nekaj nekaj zunanjih elementov.

Npr: TDA 7294 -100W - precej pogosto uporabljen čipek, dobijo se tudi kitkompleti ali samo tiskana vezja.

TDA1562-50W , ki ga napajaš kar z 12V. (v študentski sobi sem ga imel vgrajenega kar v računalniku )

itd....

Sicer pa kolikor vem tudi v odrancih so elektroniki ki bi jih lahko pocukal za rokav in prosil za pomoč.

L.P.

[Azrael]

Fant je hotel A klaso z 2N3055. Načrt je dobil, sedaj pa ne vem ali je obupal, ko je za brez veze pokuril škatlo varovalk ?

Taka "tiskana" vezja so bila dokaj običajna konec 70. in začetek 80. let v YU, ko ni bilo lahko dobavljivega kaširanega pertinaksa in še kemikalije za jedkanje so bile problem. Vizuelni rezultat je bil zlahka boljši kot risanje ploščice z lakom za nohte, saj so bile kemikalije za fotropostopek tudi problem.

Pod črto, za enostavna vezja (kot je ta ojačevalec) še dovolj dobro, sploh če je material plošče mehansko stabilen (pertinaks npr.).

Ampak breh hladilnega sistema, bo ali iz diskretnih elementov ali iz integrircev hitro ušel ven dim. Na obeh končnih tranzistorjih se kuri nekje 65 W. Toliko brez hlajenja tranzistor v TO3 ohšju ne zdrži.
