 Objavljeno: Sob Feb 12, 2011 12:05 am Naslov sporočila: kako se zveže kondenzator |
 |
|
Gledam eno shemo in prvič vidim takšno oznako za koncenzator. Kako se ta zadeva izvede na tiskanem vezju? A gre za kakšen poseden tip?

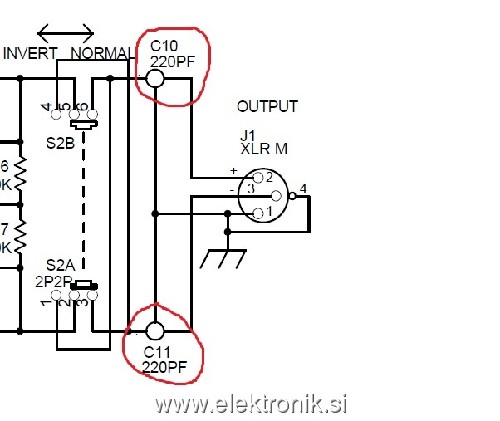

Kondenzator je obkrožen z rdečo na priloženi sliki
| Opis: |
|
| Velikost datoteke: |
48.49 KB |
| Pogledana: |
0 krat |
|
|
|
| Nazaj na vrh |
|
 |
ElGrigon
Član
Pridružen-a: Pon 24 Jul 2006 22:38
Prispevkov: 3883
Aktiv.: 16.88
Kraj: okolica Lenarta
|
| Objavljeno: Sob Feb 12, 2011 12:08 am Naslov sporočila: |
|
|
Kondenzator s tremi pini sem že videl.
Če v skici simbol velja za kondenzator pa ne vem.
_________________
lp, ElGrigon |
|
| Nazaj na vrh |
|
|
igo
Član
Pridružen-a: Sre 11 Okt 2006 19:11
Prispevkov: 3641
Aktiv.: 16.01
|
| Objavljeno: Sob Feb 12, 2011 12:19 am Naslov sporočila: |
|
|
Iz preostanka sheme bi se dalo lažje ugotoviti, kaj so mislili s tako "zanimivo" oznako za kondenzator.
Kako so označeni in vezani ostali kondenzatorji?
Kosovnice nimaš?
_________________
Teoretično je praksa posledica teorije, praktično je pa ravno obratno. (igo 2001)
LP, Igor |
|
| Nazaj na vrh |
|
|
s56a
Član
Pridružen-a: Pon 07 Jan 2008 23:05
Prispevkov: 172
Aktiv.: 0.81
Kraj: Ljubljana
|
| Objavljeno: Sob Feb 12, 2011 12:31 am Naslov sporočila: |
|
|
| Verjetno gre za prevodne (feedthru) kondezatorje za visokofrekvencno blokado. Zica gre skozi keramicno cev z metalizirano zunanjo strano, ki se veze na maso.
|
|
| Nazaj na vrh |
|
|
ID
Član
Pridružen-a: Pet 17 Jun 2005 18:17
Prispevkov: 865
Aktiv.: 3.65
Kraj: Ljubljana-Podpeč
|
| Objavljeno: Sob Feb 12, 2011 12:32 am Naslov sporočila: |
|
|

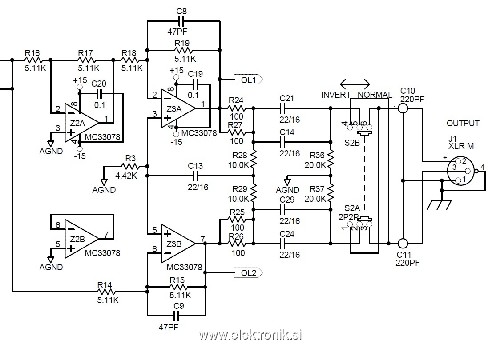

Gre za izhodno stopnjo mikrofonkega ojačevalnika. Ostali kondenzatorji so označeni kot običajno!
| Opis: |
|
| Velikost datoteke: |
159.48 KB |
| Pogledana: |
19 krat |
|
|
|
| Nazaj na vrh |
|
|
andrejj
Član
Pridružen-a: Ned 21 Mar 2004 15:06
Prispevkov: 4253
Aktiv.: 17.95
Kraj: 8232 Šentrupert
|
|
| Nazaj na vrh |
|
|
gumby
Član
Pridružen-a: Sob 28 Apr 2007 12:32
Prispevkov: 4066
Aktiv.: 18.41
|
| Objavljeno: Sob Feb 12, 2011 9:49 am Naslov sporočila: |
|
|
Delno offtopic:
Pri simetričnem napajanju je treba dat dva blokirna kondenzatorja (med + in GND, ter med - in GND) in ne samo enega med + in -.
_________________
Tule nisem več aktiven. |
|
| Nazaj na vrh |
|
|
aly
Član
Pridružen-a: Tor 28 Sep 2004 14:51
Prispevkov: 9407
Aktiv.: 39.70
Kraj: Kranj - struževo
|
| Objavljeno: Sob Feb 12, 2011 12:43 pm Naslov sporočila: |
|
|
Tu ne gre za napajanje, ampak je na tistih dveh linijah audio signal.
Glede na shemo, mora iti signal iz operacijskih preko stikala direkt na XLR konektor.
Lahko daš navadna kondenzatorja 220 pF med signalno linijo in maso. Ali pa če ju izpustiš, bo tudi lepo delovalo.
_________________
I'm going to stand outside, so if anyone asks, I'm outstanding  |
|
| Nazaj na vrh |
|
|
ID
Član
Pridružen-a: Pet 17 Jun 2005 18:17
Prispevkov: 865
Aktiv.: 3.65
Kraj: Ljubljana-Podpeč
|
| Objavljeno: Sob Feb 12, 2011 2:20 pm Naslov sporočila: |
|
|
Sem razmišljal v smeri, da bi vezal navadna kondenzatorja od vsake linije proti masi. Saj lepo deluje tudi brez. me pa zanima kak bi bil vpliv na signal, če bi bila v vezju.
gumby je verjetno mislil, da bi bilo potrebno vezati kondenzatorja še med - in + linijo proti masi okrog Z2A in Z3A. Napajalna napetost je dobro glajena z gladilnimi kondenzatorji in napetostnimi stabilizatorji in vezje dela super v več tisoč ojačevalcih.
|
|
| Nazaj na vrh |
|
|
s55m
Član
Pridružen-a: Sob 06 Jan 2007 17:07
Prispevkov: 2696
Aktiv.: 12.00
Kraj: Plovdiv-Bolgarija
|
| Objavljeno: Sob Feb 12, 2011 3:04 pm Naslov sporočila: |
|
|
To sta v bistvu filtra, ki preprečujeta vdor VF. Kolikor sem gledal podatkovne liste murate, sta to dve tuljavi v seriji in med njima kondenzator 220pF proti masi.
Na osnovni signal nimata nobenega vpliva, zato bo, v primeru, da ni motenj, popolnoma enako z, ali brez njiju.
_________________
Physics sucks! It always works against "great" ideas! |
|
| Nazaj na vrh |
|
|
borber
Član
Pridružen-a: Pon 23 Maj 2005 8:40
Prispevkov: 3111
Aktiv.: 13.13
Kraj: LJUBLJANA
|
| Objavljeno: Sob Feb 12, 2011 6:05 pm Naslov sporočila: |
|
|
| Signal mobilčka v oddaji je kar močna VF motnja. Marsikakšna naprava lahko takrat počepne.
|
|
