Pozdravljeni,

Imam 3f. elektro motor, z devetimi priključki na motorju 6kw, in sicer UVW, UVW, XYZ. Mi lahko kdo pomaga kako ga priključiti kakšno vezavo uporabiti, vem samo to, da lahko obratuje z dvema hitrostima ločeno, ko bi preklopil stikalo v položaj 1 mala hitrost, ko preklopim stikalo v položaj 2 večja hitrost.

Hvala za pomoč in odgovor.

[PZUFIC]

Mogoče tole pomaga.
Sicer pa bi ti v bližini tvojega kraja morda kdo priklopil motor za eno pivo, samo kraj moraš napisati pa bo morda kdo vedel za kakšnega mojstra.

[Silvo]

Glede na to, da ima motor devet koncev domnevam, da gre za dahlander vezavo z zagonom zvezda trikot. Sedaj nimam več časa z risanjem načrta. (grem v službo) Če ne bo rešitve do večera, ti bom skušal načrt narisati jutri.

[BojanR]

Poglej si še tole, če pomaga

[kopron]

Kaj na motorju ni nobene tablice. Lahko je tudi trobrzinski, enkrat Dahlander vezava za dve brzine šest priključkov. In drugič eno ločeno navitje v vezavi zvezda, ostali trije priključki. Nimam sheme, Silvo jo bo narisal.

[.]

Brisana vsebina odstranjenega uporabnika.

[andre99]

Pozdravljeni,

Kot sem napisal nimam nobenega podatka, vem samo, da sta v uporabi dve hitrosti vrtenja, ko s stikalom preklopiš imaš manjšo hitrost, ko priklopiš drugič imaš večjo hitrost. Zato sploh ne vem kako se lotit, kako izmerit navitja...

lep pozdrav,

[aly]

Če ne veš niti kako izmerit navitja, pusti delo raši kakšnemu mojstru

[vilko]

To, da ima oznake samo enkrat XYZ in dvakrat UVW mi da misliti, da ima motor morda šest polov.
X - U1 - U2
y - V1 - V2
Z - W1 - W2

Črtica med črkami predstavlja navitje.

Če motor priklopumo na XYZ in U2,V2 W2 tedaj dela vseh šet polov, in motor se vrti z polovično hitrostjo,
če pa motor priklopimo na XYZ in U1 V1 V2 tedaj so vzbojeni samo trije poli in motor se vrti s polno hitrostjo...

Za prevezavo trikot zvezda je dovolj le šest kontaktov. ta stric jih ima 9 če prav razumem.

[Silvo]

Najprej preveri, če gre vseh devet koncev v navitje. Da morda nima motor trofazne zavore? Ker gre za motor sorazmerno majhne moči, bi lahko šlo za izvedbo kot je napisal kopron. Eno navitje je popolnoma ločeno ter dahlander.

Skušaj ugotovit vsaj proizvajalca. Naredi kako fotografijo ter jo pripni na forum. Običajno se že po sami obliki da ugotoviti proizvajalca. Potem bo lažje.
Tukaj imaš primer priklučitve z 9 polnimi priključki.

Sam sem imel opravka s posebno izvedbo dahlander motorja z 9 timi priključki. Kot sem omenil, motor se je zaganjal nekaj podobnega kot zvezda/trikot po zagonu pa se je lahko vključila 2. brzina. Motor je bil 18 ali 20Kw (Kat ali BBC se ne spomnim več točno) montiran pa na lesno obdelovalnem stroju (brusilka) Hesseman. Stroj je bil stacioniran v podjetju kjer sem bil prej zaposlen. Sedaj ni več v proizvodnji. Dokumentacija pa verjetno še obstaja. Če bom med tednom hodil mimo podjetja, bom poslikal načrte vezave.

[lojzek]

Tudi na nemški wikipedii se najde nekaj o dahlanderjevi vezavi in motorju. Edinole tisto z devetimi priključki mi ni nič jasno...

[andre99]

Pozdravljeni,

Danes proti večeru bom dodal fotografijo motorja,

Najlepše se Vam zahvaljujem za vse dosedanje nasvete,

lp

[Silvo]

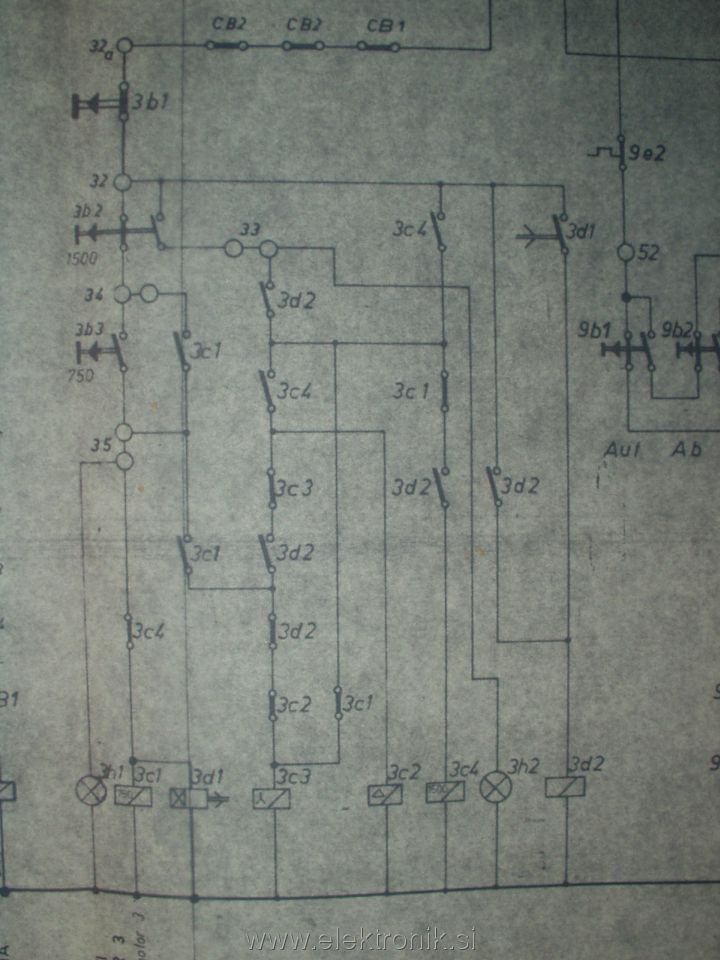

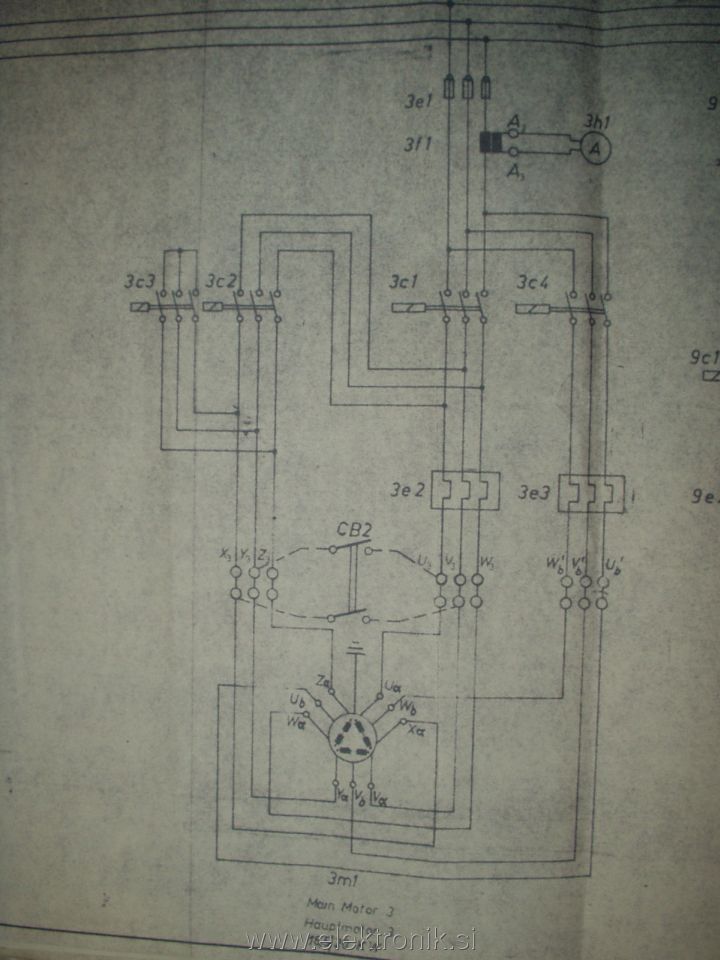

Evo fotografije načrta. CB2 služi za električno zaviranje. Ob izklopu se tisti kontaktor vključi. Na sponke X3 - U2 pa se pritisne enosmerna napetost. (posebno zaviralno vezje)

PS
Andre popravi profil - kraj bivanja.

[andre99]

Silvo,

Hvala lepa, bom danes popoldan ga poizkušal povezati po tej shemi, pa ti javim. profil bom uredil.

Hvala,

lep pozdrav Andrej

[andre99]

Pozdravljeni,

Izmeril motor, in ugotovil naslednje:

sponke xyz sem povezal v zvezdo, na prve sponke uvw priklopil dovod in ugotovil da je motor v prostem teku se vrtel in imel porabe po fazi 2A, ko sem priklopil na druge sponke uvw pa se je motor na oko vrtel z istimi vrtlaji, samo, da je bila poraba toka po fazi 8,2 A, ima še mogoče kdo kakšno mnenje?

Hvala

Andrej
