Pozdrav,
se opravičujem če tema že kje obstaja.
Doma imam 3-fazni japonski motor se pravi za napetost 200V
Rad bo ga priklopil na enofazo s pomočjo kondenzatorja. Zanima me kakšne približbo vrednosti kondenzator bi potrebova?
Motor je moči 0,2 kw

lp

[webmouse]

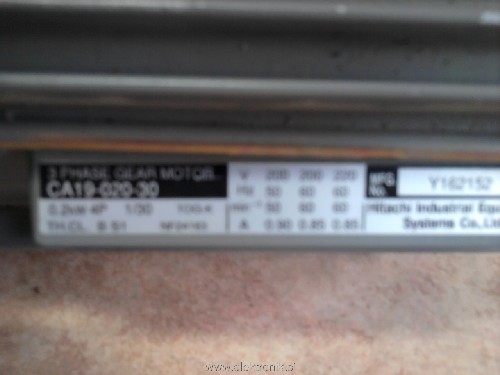

Sam s te ''meglice'' ne razberem nič pripni bolj jasno sliko ali pa prepiši podatke s tablice..

Ali poglej temo http://www.elektronik.si/phpBB2/viewtopic.php?t=12012

in imej v mislih:

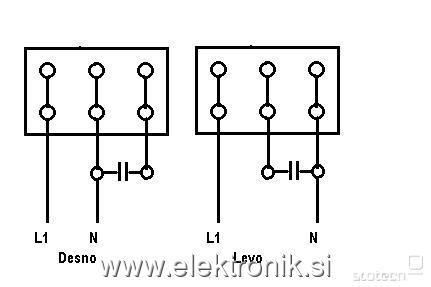

Trofazni motor lahko dela na 1 fazo. Prevezati ga moraš v trikot (če je zvezda 380 ali 400V). Potem med dve fazi navitja dodaš kondenzator (~8uF za vsakih 100W moči).

Napajanje (fazo in nulo) priklopiš na en pol kondenzatorja (s tem določiš smer vrtenja) in na prosto sponko. Motor dela, vendar ima manjšo moč vsaj za 1/3 do 1/2 odvisno od velikosti in števila obratov. Tudi zagonski moment je slab.

Kljub temu se v nekaterih (redkih) primerih take rešitve poslužujejo tudi proizvajalci, saj je ceneje izdelovati samo en tip motorja.

Tak način uporabe ni priporočljiv za motorje moči nad 0.55kW, preveč izgub in ogromna kondenzatorska baterija ter veliki zagonski tokovi (neobremenjen motor moči 0.55kW ima zagonski tok ~10A) .

[tom_II]

Ja vem da se slabo vidi se opravičujem
Oznaka motorja CA19-020-30
še povezava
http://www.mitukura.net/japan/value/genhen/152.html

[webmouse]

potem takem bi po tem računu bilo:

(200W/100)*8uF=16uF pogledaš malo po polici in mislim, da ti bo najbolj na roko 18uF/400V

[Nace]

NIsem energetik, ampak tistih 200V me malo skrbi.

LP Nace

[me2d]

Nisem ravno prepričan, a se mi zdi da 3f 200V pomeni tudi, da je to 110V po eni fazi. Vsaj tako je na strojih, ki so iz Japonske.

[tom_II]

A ni medfazna 200V japonska kot pri nas 400V?

[me2d]

Ja je. A pri nas je medfazna 400V in enofazna 230V. Dol je pa 200 medfazna in 110V enofazna.

[milan62]

Mislim, da boš za tole rabil frekvenčni pretvornik ( 230V na vhodu )

LP
