Za končni izdelek sem izdelal detektor dima, čisto v lastni režiji. Nobena shema ni z interneta. Naletel pa sem na težavo.

Ko pride do alarma začne celoten port dajati pulze. Na en bit je priklopljena LED, ki lepo utripa tako kot mora. Na enega piskač preko bc546 in upora, ki lepo deluje. Še en bit pa daje clock 4017, ki more lepo po vrsti šteti. 4017 je priklopljen na +5V in pa na maso v stikalni vezavi tako kot piskač preko tranzistorja bc546.

Težava pa je ta, da ima 4017 vedno napajanje ne glede na tranzistor, ki mu odvzema maso. Tranzistor sem pomeril v vseh možnik kombinacijah sepravi CE-ne prevaja BE v eno smer 0,7V in BC v eno smer 0,7V. Poleg tega pa 4017 ne šteje tako kot bi moral ampak kar nekaj prskakuje. Če ga pa nekako pravilno z roko primerm pa deluje pravilno. Vezje, podnožje in čip sta že nova, ni nobenih stikov in vse prevaja tako kot mora.

V čem bi lahko bil problem?

[MadMax]

Če prav razumem... Kje si prišel na idejo, da bi 4017 prekinjal GND napajanja??
Daj shemo te čudne povezave.

[PZUFIC]

Ponavadi se v primeru, ko se tranzistor uporablja kot stikalo prekinja maso, da ni zaradi tega padca napetosti. Saj tako smo se učili in tako se naprimer s picem napaja releje. To sem naredil samo zato, da tista LED ne gori v mirovanju. Bi pa lahko enostavno prekinjal maso vseh LED; samo sem se na žalost tega šele sedaj spomnil. Sicer pa stvar tudi, ko je bilo brez tranzistorja ni delovala pravilno.

[MadMax]

Rele ima samo 2 kontakta, ne pa še 14, kateri so naključno razmetani po potencialih...
Sicer pa bi tole s padcem napetosti, ki te skrbi, rešil s PNP tranzistorjem na + napajanju, ampak tu ti še ni posvetilo....

[PZUFIC]

Nisem se rodil pameten. In kot sem povedal ne delam nekaj že n-krat preverjenega.

Kako naj potem to realiziram in zakaj tudi pri direktnem priklopu na maso brez tranzistorja 4017 šeteje pravilno samo v primeru ko ga nekako z roko primeš?

[borber]

Napajanje lahko prekineš tudi, če prekineš +5V. Takrat uporabiš PNP tranzistor in mu bazo preko upora vežeš na pin PICa emitor pa na +5V. Ukaz moraš imvertirati.
PICi znajo med delovanjem v okolico sevati motnje.

[PZUFIC]

Aha bom uporabil NPN tranzistor in prekinil +5V, samo nisem prepričan, če bo delovalo. Ker ni mi jasno zakaj je kljub temu, da je bil tranzistor zaprt 4017 deloval pravilno?

Naj prekinjam 5V ali maso LED, ki so priklopljene na 4017?

Zakaj ne šteje pravilno zaradi motenj potem ali zakaj?

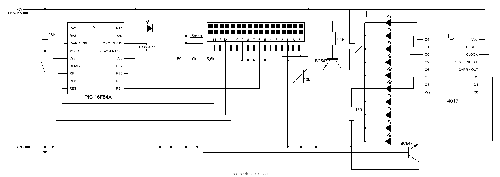

Prilagam vezje, ker sheme z vsemi posodobitvami še nimam narisane.

Kaj pa če bi izhod iz pica za clock vezal na optokopler in nato clock priključek 4017 vezal na drugi del optokoplerja?

[MadMax]

Nihče se ne rodi pameten, se pa vsake toliko rodi kak zelo trmast...

[PZUFIC]

Nimam besed. Sedaj se označen še za trmastega, ko nekaj vprašam. Pa sploh nisem rekel, da ne bom sprejel druge rešitve.

[MadMax]

Trmast si, ker ne pripneš sheme, katero bi z vsemi popravki na roko zrisal in poslikal ter pripel na forum v par minutah.
Trmast si, ker sva ti že dva rekla da naredi s PNP tranzistorjem prekinitev napajanja na + , ti pa vztrajaš na NPN.
Trmast si, ker si prilepil staro risbo TIV brez kakršnegakoli popravka.
Trmast si, ker nisi dal nobenega 100nF kondenzatorja na čipe.
Trmast si, ker trmasto trdiš da nisi trmast.

In zdaj še vedno praviš, da nisi trmast?
Narobe svet....

[borber]

CMOS čip 4017 ima zelo majhno porabo in tudi čez zaprt tranzistor steče dovolj toka, da ta deluje. Deluje tudi pri 3V napajalne napetosti.

[PZUFIC]

Priznam sheme do sedaj res nisem pripel. TIV je pravi. Ne vztrajam pri NPN in glede na borberjev post tudi PNP na + veji ne bo pomagal. 100nF kondenzator pa bom dodal, med + in + čim bližje čipu.

Če bi prekinil skupno maso LED diod z tranzistorjem verjetno tudi nebi delovalo, ker ima LED majhno porabo?

S čim in kako naj omogočam in onemogočam delovanje 4017?

[MadMax]

ClockInhibit in Reset ne moreš imeti kar v luftu, no....
PNP morda ne bo pomagal. Še vedno lahko vežeš vzporedno 4017 kak upor par deset kOhm.
Rabiš vseh 10 izhodov iz 4017? Zakaj bi ga sploh rad ugašal? Saj si se že spomnil, da lahko prekinjaš maso LEDicam. Lahko pa ga resetiraš med neuporabo in imaš izhod 0 brez LED, če ti jih 9 zadostuje.

[sraka]

[PZUFIC]

No najprej hvala.

Bom prekinjal maso z LED. Moram potem upor za LED kaj spreminjati ali ne?
ClockInhibit in Reset bom pa vezal na maso vzporedno z napajanjem pa bom dodal keramični kondenzator.
