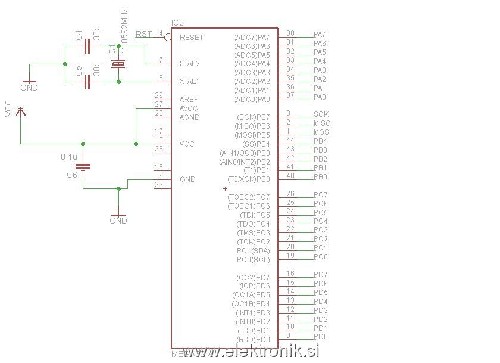

Ker po petkovem testiranju vezja mi nekako ne uspe zaživeti mojo ploščico se bojim da sem ga zašuštral pri napajalnem delu čipa. Sprašujem če je potrebno vse VCC-je in GND-je povezati ali je zadostno da je samo na eni strani?

gumby · Objavljeno: Ned Mar 20, 2011 3:45 pm Naslov sporočila:

Vse. In ne pozabi 100nF na vsak VCC/AVCC čim bliže pinu.

Ler · Objavljeno: Ned Mar 20, 2011 4:47 pm Naslov sporočila:

Kam pa pin AREF, ker na netu sem zasledu, da ga eni povežejo na VCC drugi pa preko 100n kondenzatorja na GND?
Hvala za odgovore.

gumby · Objavljeno: Ned Mar 20, 2011 4:53 pm Naslov sporočila:

Poglej delovanje A/D v datasheet. Boš našel odgovor...

Ler · Objavljeno: Ned Mar 20, 2011 5:19 pm Naslov sporočila:

Če sem jaz prav razumel je Aref PIN na katerega se pripelje zunanjo referenčno napetost za ADC pretvorbo. Potemtakem v mojem primeru ko ADC pretvorbe ne uporabljam lahko pustim tudi PIN v zraku, ali se motim?

red_mamba · Objavljeno: Ned Mar 20, 2011 7:04 pm Naslov sporočila:

poveži ga na napajanje

gumby · Objavljeno: Ned Mar 20, 2011 8:21 pm Naslov sporočila:

AREF je lahko vhod in izhod (interna referenca). 100n vežeš gor v vsakem primeru, ostalo odvisno od konfiguracije.

tretjic · Objavljeno: Ned Mar 20, 2011 9:05 pm Naslov sporočila:

trobida · Objavljeno: Ned Mar 20, 2011 10:58 pm Naslov sporočila:

Ali je te 100nF kondenzatorje obvezno povezati na vsak Vcc pin ? Če se ne motim, so ti namenjeni predvsem za preprečevanje motenj.

protoncek · Objavljeno: Pon Mar 21, 2011 9:43 am Naslov sporočila:

Ravno zaradi preprečevanja motenj jih je treba dati. Drugače se lahko dogaja marsikaj, od naključnega "štekanja" do resetiranja krmilnika. Včasih še s tem ne rešiš dovolj problema motenj.
