[program_er]

Pozdravljeni!

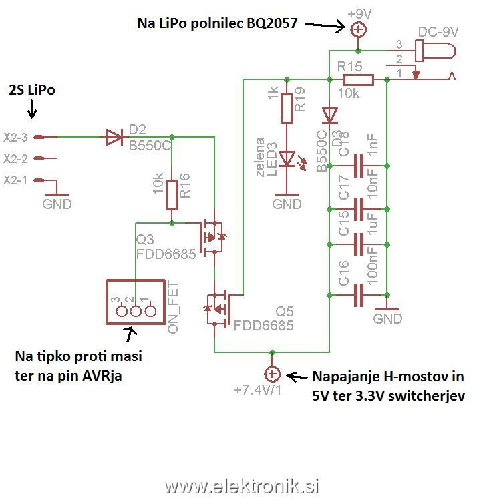

V priponki je delček sheme napajalnega modula robota, ki sicer dela BP, razen ene funkcije - narobno začetno stanje vklopa.

Opis željenega delovanja:
Ko priklopimo LiPo baterijo, mosfet Q3 ne prevaja, ker ima na Gate pullup upor. Ne prevaja tako dolgo, dokler nena s tipko (vezano med Gate Q3 (ON_FET) in maso) kratkostičimo Gate Q3 z maso. Tako dobi ostalo vezje napajanje, pravo tako uC preko 5V regulatorja. Ko se uC vklopi, po nekaj ms postavi določen pin (vezan na Gate Q3, ON_FET) na 0 in tako vezje ostane vključeno, dokler uC (zaradi pritiska tipke ali iz kakršnikolih varnostnih razlogov (previsoka temperatura LiPo ali pa splošno - program pač)) ne postavi pina nazaj na 1 ter se tako izključi.
Q5 je tukaj zato, da neha prevajat, ko vklučimo 9V adapter, ter s tem odklopi LiPo baterijo od vezja (ona pa se istočasno začne polnit).

Opis trenutnega delovanja v praksi:
Ko v vezje priklučim 2S LiPo baterijo, se na liniji +7.4V/1 takoj pojavi napetost ~6.2V. Na Gate Q3 je napetost ~6.9V, na Source Q3 je ~7.1V. Na ON_FET ni nič priključeno.


Zakaj P-Channel mosfet prevaja kljub temu, da ima Gate na visokem nivoju?


Hvala za odgovore!

[Pyr0Beast]

Si ziher da si ga prav obrnil ?

GS ni nujno da je na visokem nivoju. Pomeri kolikšna je napetost med Gate in source.

[program_er]

Sem ga prav obrnil, sem preveril zdaj. Sicer pa bi ga težko narobe - je v DPAK2 ohišju.

Napetost Source-Gate je 0.06-0.14V
