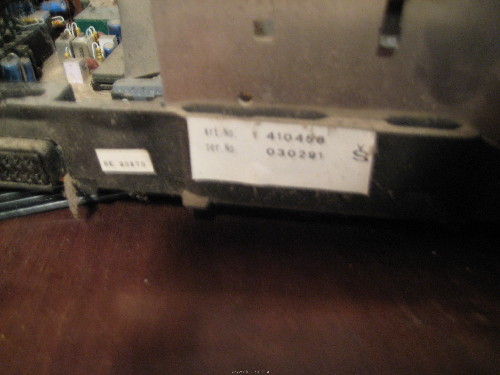

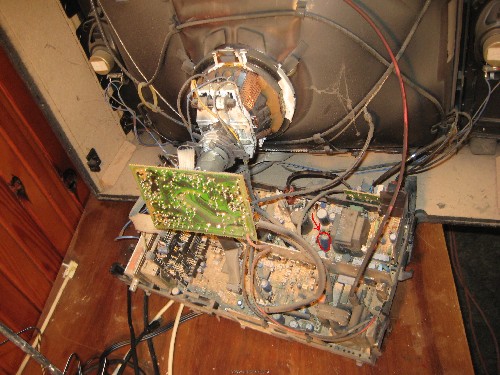

Starši imajo star TV gorenje okoli 20 let. Oznake ne poznam, še manj oznake šasije. Slike so pripete spodaj in bodo pomoje dovolj povedale vsem, ki se ukvarjate s servisiranjem tv-jev.
Kaj je težava?
Ob vklopu na napajanje in s pritiskom na gumb na sprednji strani TV-ja se več ne prižge rdeča ledika za standby. Pomeril sem tako daleč, da sem ugotovil, da je pravilna napetost (310VDC) na kondenzatorju takoj za usmerjevalnimi diodami. Najprej na plošči, kjer so napisane neke napetosti pa več niso pravilne (npr. tam kjer piše 28V je komaj 11V itd.).
Mislim, da je napaka manjša, ker prej tv ni kazal nobenih znakov izdihovanja (v 20 letih je bil samo enkrat servisiran zaradi prenapetosti).
Če kdo ve kaj bi lahko bilo, če ne gre tv v odpis. Ne mislim veliko energije vlagati v popravilo.

[Azrael]

To je Gorenje G2 sašija.

Shemo najdeš tukaj., je pa na njej več napak v vrednosti elementov, zato se v primeru dileme zanašaj na oznake na vgrajenem elementu.

[Azrael]

Najprej spravi ven prah, potem pa naprej.

Kakšna je napetost 150V? Če je zelo nizka, preveri kaj dela kratek stik v tej liniji.

V tem primeru je velika verjetnost je, da je odpovedal tranzistor v horizontali T1002 ali kondenzator 10uF C682, ki je zraven upora, ki se močno greje.

Drugače pa standardno - menjava vseh elektrolitskih kondijev v napajalcu. Obvezno vgradi take 105°C in tisti v 28V liniji morajo biti za vsaj 40V in tisti v 150V liniji za 250V (napetosti na stand-by so povišane). Pazi na polariteto!

Ker danes ti kondiji niso dragi, zamenjaj še vse elektrolite v vertikalnem odklonu.

Priporočam pa še menjavo trimerja P651.

Nato pa nastavi 150V na točno vrednost.

[Pyr0Beast]

Tam vidim da se je en kondi pri switcherju kar konkretno napihnil. Menjaj tega, pa dalje.

[matic_scetinec]

Zdravo!

Pri tej šasiji sem imel že nekajkrat napihnjen elko, ki sem ga označil. Kot že omenjeno, preveri elektrolite, kritični pa so tudi trimerji, ki začnejo prekinjati; sploh tista dva na RGB plati.

LP, Matic

[Azrael]

Verjetno gre za C684, 1000uF. Sedaj je 35V izvedenka, vgradi pa takega za 40 ali 63V, na njem je v stand-by okoli 37V in ima 35V današnji kondi premalo rezerve.

Preveri tudi diodo ki gre k temu kondenzatorju in na kateri strani je feritni obroček. Pri TV doma je bil obroček na napačni strani in je dioda začela konkretno puščati in v primeru, če diode ne menjaš, kmalu odpove tudi novi kodenzator.

[satelitko]

[laura]

Kaj takega pa do zdaj še tudi nisem slišal(Azrael)-feritni obroček na napačni strani diode in zato začne"puščati"!?Saj pa usmernik ne dela na THz ali GHz!?

[Azrael]

Feritni obroček na priključku diode ni zaradi lepšega!

In če manjka, ali je na napačni strani diode, dioda zelo trpi in to povsem brez potrebe. Ta dušilka namreč blaži tokovne špice. In za to ne rabiš GHz, je nekaj 10kHz iz switcherja že več kot dovolj, da se vpliv take dušilke povsem merljivo in dokazljivo pokaže.

[KlavdijC]

Kot je rekel Azrael..če bi bilo nekaj khz špice bi tak obroček malo pomagal na nožici dijode..duši precej visoki frekvenčni spekter..zato pa je dovolj feritni obroček že samo na nožici dijode..drugače logika te komponente(obročka)..brez kake tuljavne dušilkice ne bi šlo-nižja frekvenca samo taka mala induktivnost ne bi bilo pojnta..že videz pove da gre za majhen induktivni vpliv..majhen pomen, da služi že da skoraj da, od Mhz do Ghz..harmonične napetostne špice nad delovno frekvenco.Čene kaj kmalu baybay dijoda..in je prebita..ni zastonj in zaradi lepega obroček gor!To pomeni da je v tem vezju izrazitejše frekvenčne špice navzgor in ne navzdol..čene za navzdol je treba povečati stvar že v dušilko ..tuljavico na feritu npr.Torej zaupaj sistemu fabrike in naših nasvetov..Že tako smo nekateri delovno preveč v teh škatlah, da bi zdaj nekateri dvomili v kaj je prav in kaj narobe..Enostavno-vse sloni na osnovah elektrotehnike ter vf ..Drži se nasvetov, da boš dal pokrov televizorja kmalu nazaj na svoje mesto

[laura]

Ni me zdaj potrebno učiti teorije harmonskih komponent.Nisem napisal da ni potreben ferit,še vedno pa trdim da pri taki mali razdalji(nožici diode) in pri teh frekvencah ni pomembno če je na anodi ali katodi!

[KlavdijC]

Super Nič ne rečem..seveda je važno kako misleš da ne?Zaporna stran je pomembna..torej na katodi..Zaduši ravno tiste špice istočasno na anodi brez da bi vplivalo na obnašanje kapacitivnost dijode..Čene bi nekje med notranjo kapacitivnost dijode in induktivnosti te dušilke prišlo še do resonance ene izmed teh tečnih špic..to pa je dvakratna špica..tu pa gre dijoda še hitreje..No se ti opravičujem, ker marsikdo vzame kakega na forumu nekako po svoje..

[laura]

Torej-po tvoje.Če dam ferit na anodo,potem pride do resonance med notranjo kapacitivnostjo diode in dušilke,če pa na katodo pa ne(ali obratno)?V obeh primerih je to serijska vezava L in C.Kje so ti teorije vezij!?

[KlavdijC]

Sem se zatipku..kot sem popravil..Drugače velja enako.Zakaj je tam veš sam ..kot sem napisal ostalo velja enako.Torej rešuje zaporni krog ,ker špica je harmonik..enako povratnega nazaj. Dijoda mora držati tudi napetost nazaj .Tukaj dela nasprotna napetost v zaporni strani ter mora zadržat.Dijoda normalno zadrži za kaj kot je predpisana za ta tip elementa kot je npr.v tvojemu tvju.Pač je to element dušilka

[laura]

Več te čitam,manj razumem
