[brank]

Izdelal sem enostavno regulacijo temperature kjer sem uporabil le temperaturni procesni kontroler kateri je vseboval izhodni driver za solid state rele(18vdc-20mA),na ta izhod sem priključil krmilni sponki solid state releja,izhod SSR pa sem uporabil za proženje kontaktorja(230vac).Presenetilo me je to da se kontaktor ne izklopi kljub temu da temperaturni procesni kontroler izklopi signal ki aktivira solid state rele.Nal omenim da je solid state rele zelo predimenzioniran(480vac-60A) za ta primer saj sem uporabil tisto kar sem imel na zalogi.Ko sem namesto kontaktorja zvezal induktiven motor(ventilator od skrinje) ga je lepo vklapljalo in izklapljalo,kje je problem in kako priključiti kontaktor da bo delovalo?
Zelo bi bil vesel tudi razlage zakaj pride do stalnega prevajanja solid state releja in na kaj biti pozoren pri takšnih vezavah?Bremena,v tem primeru grelca sploh nisem priključil na kontaktor.

Zahvaljujem se za vse koristne informacije in nasvete.

[tonko]

RC člen na SSR-u zunaj ali pa mogoče že vgrajen v SSR?

[psevdonim]

s SSR še nisem delal, je pa podoben problem pri dvožičnih induktivnih stikalih. Rele vklopi, izklopi pa ne več. Problem tukaj je minimalni tok, ki ga dvožično indukt. stikalo rabi za svoje delovanje, in ta je enak toku, pri katerem rele še ne izklopi, če je enkrat vklopljen.
Če sem naletel na tak problem, sem rele zamenjal z manjšim kontaktorjem, pa je bil mir.

[poule]

SSR-ji se ne zastopijo najboje z induktivnimi bremeni (tuljave, transformatorji). Dodaj RC oz. snubber. Nekateri imajo že podatek "for inductive load". V google vpiši "solid state relay for inductive load" , je kar nekaj na to temo.

[brank]

RC člena nisem uporabil,tudi na SSR nalepki se nič ne omenja da je že vgrajen..mogoče sem spregledal informacijo na spletni strani kjer sem SSR naročil kjer piše"Please do connect a piezoresistor to the output end (parallel) when inductive load is used and the value of piezoresistor shall be 1.6-1.9 times the value of load voltage"Ali je piezoresistor drugo ime za RC člen oz. je to piezo upor?

[BojanR]

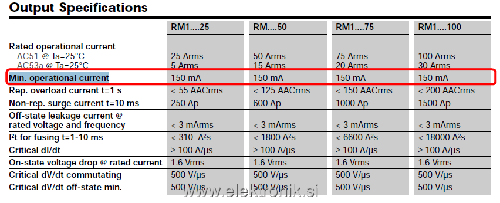

Psevdomim ti je že povedal, da je tok tvojega kontaktorja manjši, kot minimalni tok SSR-ja. Zato ta ne izklopi.
Dodaj še kakšno breme, pa bo delalo.

[plesec]

Jaz dodam vzporedno kontaktorju upor 10k , 10W in dela. Brez tega ni delalo.

lp primož

[6dan8]

[BojanR]

Ker ima najbrž trifazni grelec.

[brank]

Kontaktor uporabljam za priklop 3 grelcev povezanih v trikot 3f(380V),drugače pa se strinjam da bi bil kontaktor za priklop 1 grelca povsem nepotreben in bi uporabil samo SSR.Sedaj se je pojavilo novo vprašanje ali bi bilo smiselno odstraniti kontaktor in uporabiti samo 3 SSR za priklop grelcev v trikot?

[brank]

Uspelo je samo obremeniti sem moral izhod SSR...lepo se zahvaljujem vsem ki ste sodelovali pri reševanju tega problema
