Pozdravljeni!

Upam da nisem preveč zgrešil ko sem tole objavil sem. Izdelujem namreč diplomsko nalogo in ustavilo se mi je pri prerisavanju starih načrtov iz leta 1978, saj vsebujejo simbole določenih elementov, ki jih ne znam prepoznati oz. nadomestiti z novimi simboli. Rišem pa z programom AutoCAD Electrical 2010.

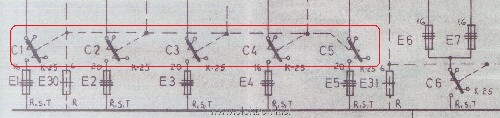

V priponki sem poslal sliko starega načrta. Zgleda kot nekakšen rele ali preklopnik?

Hvala za vašo pomoč

[6dan8]

Kontaktor 25A -piše desno spodaj pod delovnim kontaktom. Preko varovalke E30 gre krmilna napetost za C1...C5; preko varovalke E31 pa krmilna za C6...
Tisti čudni "W" v kontaktu simbolizira tuljavo. Tuljave kontaktorjev (z ustreznimi oznakami) bi morale biti v načrtu krmilja.
Edit: glede na tok kontaktorjev bi ta tema bolj spadala v energetiko...

[Ljubo89]

Hvala za pojasnilo sam v bistvu še zdaj ne vem kako to narisati...

Ali sem na pravi poti? In kam sedaj vezat tuljavo?

[igo]

Tam pod E1, E2, E3, ... so tudi dopisane oznake treh faz R,S, T, simboli pa so "prečrtani" s tremi črticami.

Take simbole prvič vidim, bi pa rekel, da gre za neke vrste pretokovni odklopnik na magnetni osnovi. Če tok v kateri izmed treh faz preseže nazvni tok, odklopnik odklopi in prekine navpično povezavo. Nekateri odklopniki so tudi samo enofazni.

Pomagal bi del sheme nad rdeče označenim delom.

[Ljubo89]

Vezano je samo še na žarnice... To je načrt za razsvetljavo, če to kaj pomaga.

[6dan8]

Vtis imam, da prerisuješ enopolno shemo, v kateri so simbolično vrisane tudi tuljave kontaktorjev. Kam in kako so dejansko vezane tuljave kontaktorjev, je običajno narisano na drugem listu (načrt krmilja, tokovna shema). Imaš poleg enopolne sheme tudi načrt krmilja? Mimogrede: toplo ti priporočam, da spremeniš številke kontaktov kontaktorjev (trenutne oznake veljajo za signalne in ne močnostne kontakte).

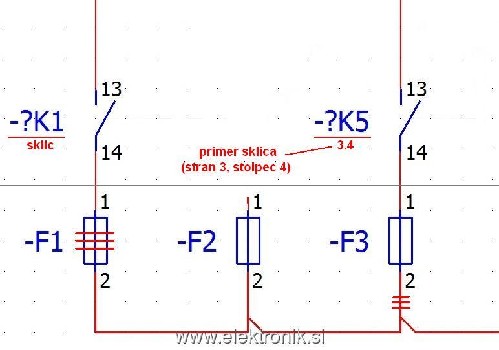

Poglej primera: "slika2a"naj bi bila enpolna shema. Da F1 varuje trifazni odvod, je označeno v simbolu varovalke (tri črtice); označevanje trifaznega odvoda na drug način vidiš na dovodni strani varovalke F3 (da je F2 enofazni odvod, je označeno na drugi sliki). Sklic pod oznako kontaktorja K5 kaže , kje je narisana tuljava kontaktorja (na listu 3, stolpec 4 - vem da nimaš lista 3, to sem dal kot primer, če bi imel list 3, na katerem bi bilo narisano kaj krmili tuljave kontaktorjev).

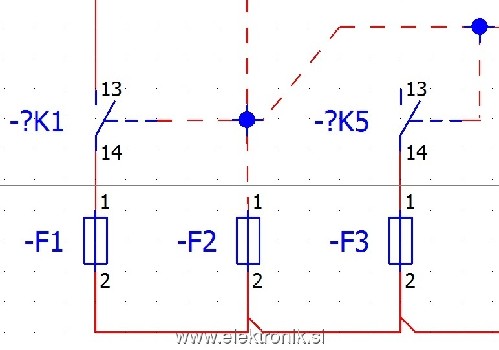

"slika2b": vsi elementi, razen tuljav kontaktorjev, so risani za enopolno shemo. Tuljavi pa sta narisani tako, kot je običajno v tokovni shemi. Načinov risanja naj se ne bi mešalo, sem pa že videl enak primer kot na tej sliki. Poglej si malo v elektrotehniški priročnik, kako se riše enopolne in kako tokovne sheme (za diplomsko se splača potruditi ).
Edit: pa številke komponent naj ostanejo take kot so v starih načrtih. Recimo, prvi odvod z leve ima varovalke, kontaktor, označene z "1", itd. V tvojem primeru: ali spremeni številko varovalk "-F3" ali kontaktorja "-K5", da bosta obe številki odgovarjali starim načrtom. Enako velja za "-F2".
