Lep pozdrav!

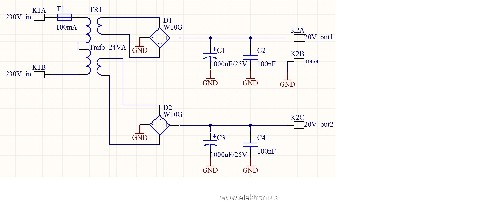

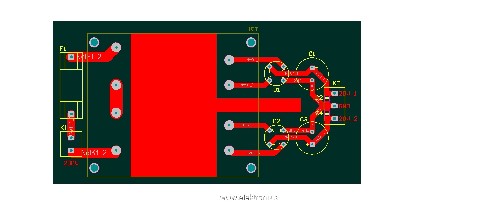

Naredil sem preprost napajalnik oz. samo začetek (osnovo) le tega po shemi spodaj. Uporabil sem transformator, podatki so tudi spodaj.

Trafo je 2x15V sek in 2x115V pri, 24VA. Sekundarja imam posebaj, primarja sem vezal zaporedno, tako da sem povezal 4 in 6 skupaj, omrežje pa imam na 1 in 9.

Zadeva ne dela niti v zraku (ko ni bremena in ko je sekundar v zraku). Trafo se zelo segreje, na sek. ne dobim več kot 7V, če je pa več kot 20s priklopljen na omrežje se pa že toliko segreje, da že temp. zaščita prijema.

Ne vem kje je problem, jaz mislim, da trafo ni vreden počenega groša, ker je nov-fuč ...
Je pa iz Farnella.

Če se komu kaj "posveti" naj me razsvetli .


Hvala.

[igor_k]

Napaka je najverjetneje v napačni vezavi primarja, skupaj veži 4-9, 230V pa daj med 1-6.

[gregzy87]

Ok, hvala, bom probal jutri. Upam, da je to to .

[Highlag]

Premeri upornosti posameznih navitij. Primar ima večjo upornost, sekundar nižjo. Tako ugotoviš tudi kateri pini pašejo skupaj. Pa odstrani tisti baker pod transformatorjem, saj zmanjšuje varnostne razdalje med primarjem in sekundarjem.

[aly]

Po mojem je tudi to, kar je igor_k napisal. Eden od obeh primarjev je narobe obrnjen, kar pomeni, da v magnetnem krogu nista vezana zaporedno, kot bi morala biti, ampak kontra in eden drugemu uničujeta polje.

[Azrael]

Drži vse kar so že napisali predhodniki in lahko dam samo en nasvet:

Ko boš ugotavljal pravilno vezavo navitij, zaporedno v tokokrog primarja transformatorja veži klasično žarnico moči 25 ali 40W. Na ta način boš v primeru napačne vezave primarnih navitij ali kratkega stika na sekundarni strani omejil tok in ne boš kuril transformatorja.

[gregzy87]

Hvala vsem, še posebej pa Igorju, saj je bilo točno to, kar je Aly obrazložil.

Zadeva sedaj deluje.

Razdalja med povezavami pri 230V mora biti najmanj 3mm, jaz pa imam 4,5mm.

[Azrael]

Tako je, razdalja med vezicami na primarni in sekundarni strani pa mora biti 8 mm.
