TIBET

Rabim pomoč, kako bi nivojsko stikalo- plovec ločil od PIC pina. Plovec je v cisterni s kapnico in moram narediti zaščito pred morebitnim udarom strele, (ne ravno direktnem udaru)in PICom. Nameravam narediti z optokoplerjem, vendar bi potreboval shemo (nisem elektronik) in kakšno napetost bi pripeljal na plovec, da bi OK deloval. Plovec in PIC pa sta oddaljena približno 15m.

Hvala.

psevdonim · Objavljeno: Tor Maj 10, 2011 7:22 pm Naslov sporočila:

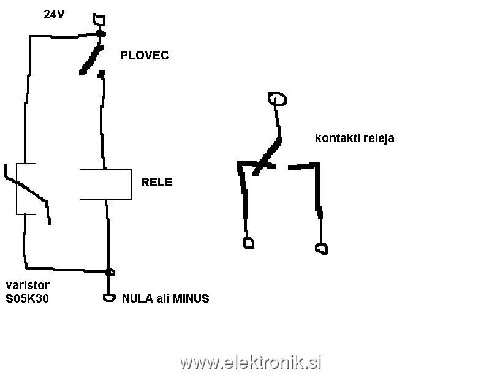

predlog"robustne" variante, ki se uporablja pri industrijskih krmilnikih. Optokoplerje poznam, PICov pa ne, zato ne vem, kakšne napetosti se tam uporabljajo in sheme nisem narisal.
Uporabljen plovec je verjetno navadno stikalo, na katerega kontaktih zna sčasoma nastati problem pri uporabi malega enosmernega toka, zato, če imaš možnost, uporabi izmenično napetost, a zaradi varnosti, ne več kot 24V.

Silvo · Objavljeno: Tor Maj 10, 2011 8:27 pm Naslov sporočila:

Optokopler. Poglej datashet - recimo 4n27 je prvi, ki mi je padel na pamet. Če hočeš koliko toliko zanesljivo zaščito, potem mora biti galvansko ločeno tudi napajanje dela s plovcem.

TIBET · Objavljeno: Tor Maj 10, 2011 10:05 pm Naslov sporočila:

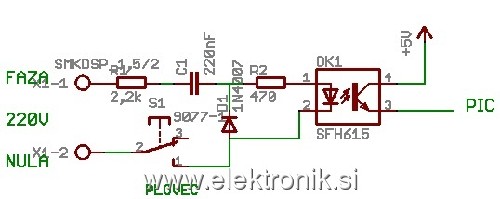

Bi šlo tako? Optokopler vežem na 220V, plovec, njegovo stikalo pa preklapla nulo. Vezava optokopleja na 220 je iz teme led na 230V.
Na drugi strani pa pripeljem +5V na Pic pin.

MadMax · Objavljeno: Tor Maj 10, 2011 10:19 pm Naslov sporočila:

Ti bi v cisterno z vodo napeljal omrežno napetost? Rolling Eyes

TIBET · Objavljeno: Tor Maj 10, 2011 11:08 pm Naslov sporočila:

V bistvu ne, narobe sem že na začetku napisal. Stikalo je hidrostat od pralnega stroja. Bo vezava v redu? Hidrostat bo v prostoru, čez zid gre cevka v cisterno.

6dan8 · Objavljeno: Sre Maj 11, 2011 11:01 am Naslov sporočila:

lojzek · Objavljeno: Sre Maj 11, 2011 12:12 pm Naslov sporočila:

@6dan8:

pri 2. točki: optokopler bo za porabo, ki jo predstavlja vhodni pin PICa, povsem zadovoljivo deloval pri veliko manjšem toku skozi diodo. Mogoče bi povsem ustrezal tudi tok 1mA ali še manj...

Silvo · Objavljeno: Sre Maj 11, 2011 1:13 pm Naslov sporočila:

Za napajanje primarne strani vzemi manjši transformator. Vse skupaj ne bo kaj dosti dražje. Tak transformatorček dobiš tam za euro. Bo po precej bolj varno. Po mojih izkušnjah pride 90% prenapetosti ravno preko omrežja.

6dan8 · Objavljeno: Sre Maj 11, 2011 1:27 pm Naslov sporočila:

@lojzek:
Imaš prav. V datasheetu res piše, da zadeva deluje tudi pri 1mA. Torej bi C1 lahko imel manj kot 220nF; seveda, če TIBET ne uporabi Silvotove variante.

int47 · Objavljeno: Sre Maj 11, 2011 1:35 pm Naslov sporočila:

Pyr0Beast · Objavljeno: Sre Maj 11, 2011 5:16 pm Naslov sporočila:

Napolniš cevko z oljem in na koncu cevke daš balon.

int47 · Objavljeno: Sre Maj 11, 2011 7:15 pm Naslov sporočila:

Ne vem, če ima smisel komplicirat. Za cca 2$ lahko dobiš "float switch" ne E-bay-u.

TIBET · Objavljeno: Pet Maj 13, 2011 9:58 pm Naslov sporočila:

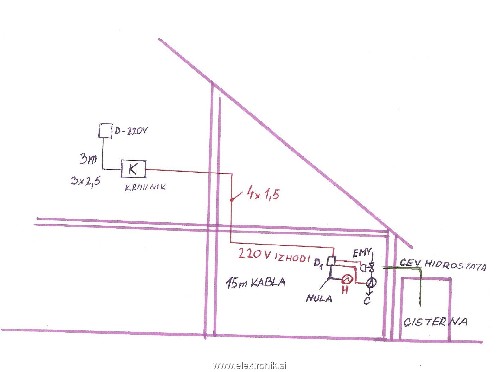

Za zaščito bom uporabil optokopler SFH615A in vezavo, ki sem jo pripel zgoraj. Preklaplal bom nulo. Prilagam pa še sliko sistema, kje bo kaj vezano. Črpalka elektromagnetni ventil in hidrostat bodo en zraven drugega na minimalni razdalji. Iz K- krmilnika vodi kabel 4x1,5, dolžine 15m, dve fazi, nula in zemlja. Skupno vsem trem bo nula. Hidrostat bo preklapljal 15m stran od vezja.

Prosim, za mnenja in pomoč.

TIBET · Objavljeno: Pet Maj 13, 2011 11:16 pm Naslov sporočila:

Na skici je napaka, kabel je 5x1,5 dolžine 15m. Krmilnik vklopi fazo za črpalko, fazo za ventil, nula je skupna ventilu in črpalki, hidrostat pa pošlje eno nulo nazaj do optosklopnika, ki je pri krmilniku.

Kje priklopim ozemljitev, pri krmilniku in jo peljem do črpalke?
