[sebastiant]

Prvi tak sprejemnik, takrat smo ga imenovali "detektor na klinco", sem naredil nekje okoli leta 1956. Deloval je šele po zamenjavi
nove britvice z staro , oksidirano ,rjavo / po nasvetu starejšega radioamaterja/.

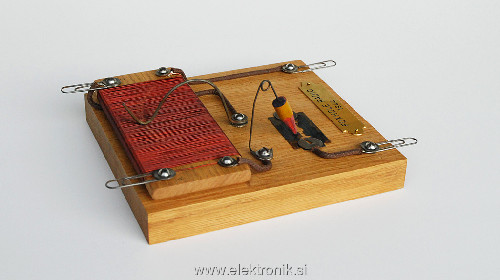

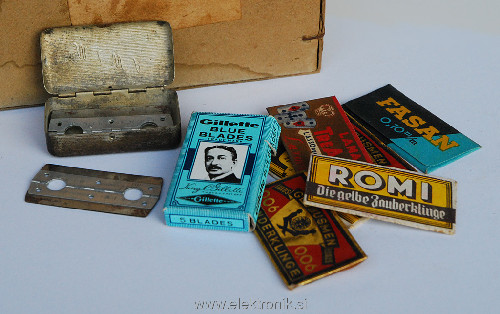

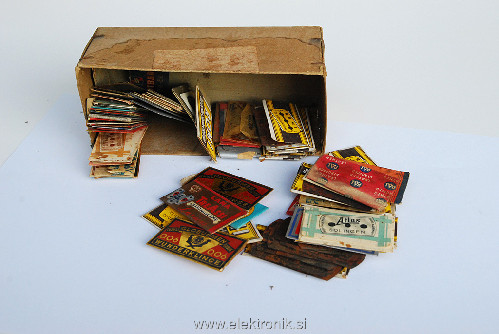

Leta 2007 sem na podstrešju našel mojo staro zalogo "diod" in takoj sem se odločil narediti še en tak sprejemnik.

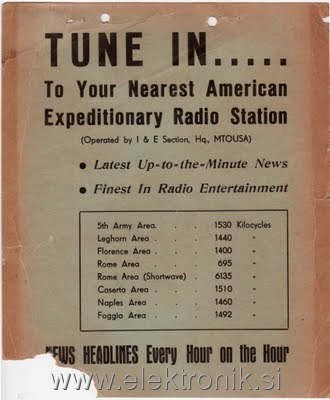

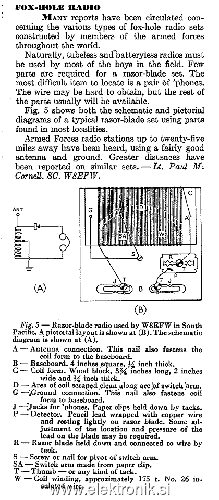

Sprejemnik Foxhole so uporabljali zavezniški vojaki leta 1944 v Anzio, Italija, pa verjetno tudi na drugih frontah. Dioda, sicer z dvema britvicama in grafitno palčko ni tako nova, bila je objavljena že leta 1909.
Je enostaven in najvažnejše je bilo to, da njegovega delovanja niso mogli odkriti nemški radio-goniometri.
Zato so bili vsi "ta pravi" radiji prepovedani, nihajni krogi superheterodinskih sprejemnikov so delovali kod šibki oddajniki in poslušalec bi Nemcem izdal svoj položaj.

Povezava na radioamaterski forum, kjer S57D lepo predstavi gradnjo in opis Foxhole radia: http://forum.hamradio.si/viewtopic.php?f=14&t=8826

[zahac]

Kaj je bilo to za vojake ,DDT ???

LP

[Highlag]

Zakaj za vojake? Univerzalno sredstvo za zatiranje vseh vrst žužkov. V večjih koncentracijah še česa drugega.

[dyfan]

Včasih se je DDT - pantakan uporabljal za zatiranje bolh in uši tudi v vojski.
Vojake so z njim obvezno posipali tudi po genitalijah.

@sebastian,
zelo zanimiv in lepo narejen detektor.

Kako se pa mora obdelati britvica, da postane dioda?
Koliko ohmske slušalke morajo biti, da se kaj sliši?

LP

[MarkoM]

Zelo poučen prispevek za nas pubece.
Nikoli nisem vedel kako so improvizirali diodo, zanimiva rešitev, mogoče ne bi škodilo malo razlage, kako "klinga" in grafit tvorita diodo.

[Azrael]

@sebastiant

Lepo narejeno, čestitke.

@dyfan

Za britvico ne vem, sklepam pa, da je bolje, če je rabljena - oksidna plast kot pri selenskem usmerniku.

Za slušalke pa velja enako kot za vsak detektor, rabiš visoko ohmske, 2k ohm in več. S slušalkami za Walkman ali nek drug novodobni gizmo detektor ne more delovati saj imajo te slušalke mnogo prenizko impedanco in ogromno porabo v primerjavi z visokoohmskimi.

Tak sprejemnik vso energijo za svoje delovanje dobi iz antene, zato je tudi dobra, beri dolga antena in/ali močan AM oddajnik v bližini nujen, da boš kaj slišal.

[piroman]

Zanimiva reč! Kaj je pravzaprav tisto, ker naredi britvico polprevodnik? Oksidirana plast na površini? Verjetno dela na podobne principu kot: http://en.wikipedia.org/wiki/Cat%27s_whisker_diode

[lucca brassi]

samo žica na tuljavniku ne sme biti lakirana tam kjer pobiramo odcep (vsaj zgleda tako)

[s52o]

Pozdrav !

Miloš, S57D je izdelal model radija že pred leti. Tudi igra...
Na spodnjem linku je vse opisano, če koga zanima:

http://forum.hamradio.si/viewtopic.php?f=14&t=8826

Naš RK je radio prikazal na tehničnem dnevu na OŠ , vsi so bili navdušeni...

Lp, Zvone

[KlavdijC]

Tudi z matico od vijaka in priostreno bakreno žico se tudi da..Preiskusil! A teško je nastavljat točko. Veliko majnih otočkov kjer se dobi glas. In pritisk igle ravno pravšnji . Ne vem pa ali je bila matica prav kovinska ali iz kakih medenin. Bi moral še enkrat preiskusit. Sam sem z detektorjem kar veliko eksperimentiral. Imam pa tudi nek kristal( Kot pest velika) . Darilo žlahte od obiska Vezuva v Italiji. Kjer prodajajo trgovci veliko predmetov od vulkana. Rumenkasta kristalna kepa.. Ko sem preiskusil. De luxe za detektor. No dioda je bolj praktična. Je pa lep izdelek Seba. Ko bo stiska je doma vedno materijal za tak radio. Tako da se ni za bati ,hi

[sebastiant]

No nekako smo uredili slike, nekajih je izpadlo, dovoljenih je le 5.

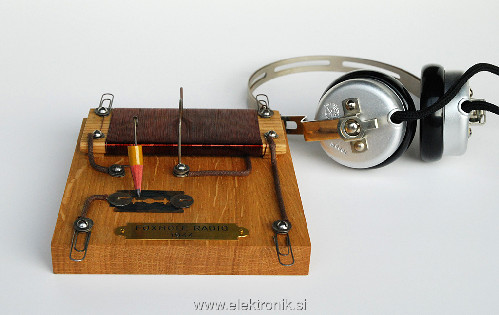

Azrael ima prav, slušalke morajo biti najmanj 2000 ohmske, poleg detektorja na sliki so take, ene boljše ohranjenih. Veliko bolje pa se sliši, če so 4000 ohm. Da o anteni ne govorimo, mora biti kar dolga.

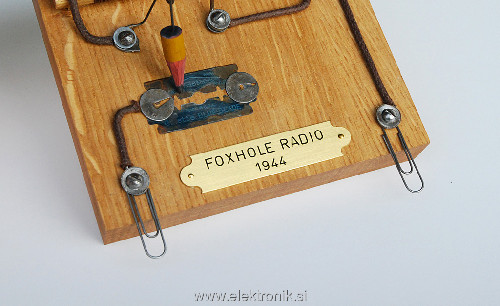

Z novo britvico ne bo šlo, mora oksidirati - zarjaveti, pa še na taki se moraš malo igrati preden najdeš pravo mesto sprejema. Pri mojem Foxhole-u sem dal enostavno na začetku namesto britvice diodo, uglasil z drsnikom na Radio Ljubljana, odstranil diodo in nato na britvici našel pravi"stik". Malo prakse pa gre.

Lucca brassi, na tuljavi moraš seveda odstraniti lak na mestu kjer drsi ročica.

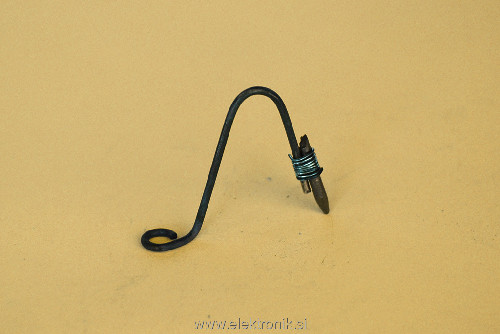

Piroman, britvico spremeni v polprevodnik plast oksida na njej. Nekateri sploh niso uporabljali grafita - svinčnika, kovinska konica direktno na britvico.
Nekaj takega je KlavdijC preizkušal.

[Pyr0Beast]

Kaj pa dioda Cu - CuO ? Bi lavfala s to zadevo ali ima prenizko prebojno napetost ?

[PPG78]

Eno splošno vprašanje ... kje dobiti visokoomske slušalke?

LP, Peter

[Highlag]

Včasih so bile precej visokoohmke v slušalkah za telefone. Žal ne vem koliko.

[Pyr0Beast]

Kakor vem 680 in nič več.
