[bostjan91]

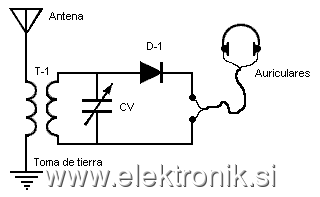

Ker o tem nevem čisto nič me zanima ali res za sprejemnik rabiš samo to kar je na sliki. To sem našel na Wikipediji in sicer na TEMLE naslovu.

[spy]

Ja, res je. Gre za najpreprostejši selektivni "radijski sprejemnik". Pozabili so narisati še kondenzator vzporedno s slušalkami. Še celo nihajni krog bi lahko vrgel ven, vendar potem sprejemnik ne bi bil selektiven. Sprejema pa samo AM signale, ker "demodulator" dioda in manjkajoči kondenzator delujeta kot amplitudni detektor. Pa slušalke moraš imeti visoko-ohmske, dioda mora imeti nizko koleno (germanijeva), dobro anteno in dobro ozemljitev, pa boš slišal najmočnejše AM oddajnike v frekvenčnem sprektru - ponavadi val202 iz oddajnika v Domžalah.

Kot otrok sem se navduševal zvečer pred spanjem s poslušanjem srednjega vala.

LP, Aleš

[matjay]

Približno tak je bil moj prvi detektor, pred mnogo leti. Takrat je bil problem slušalka. Uporabil sem telefonsko, ampak takrat ko staršev ni bilo doma.

LP
Matjay

[bostjan91]

Kakšne vrednosti tuljave, kondenzatorja in diode bi pa moral uporabiti?

[VolkD]

Dioda naj bo germanijeva. Poišči kak primerek iz serije AAnnn, pri čemer je nnn tromestna številka.
Tuljava in kondenzator določata frekvenco. Spremenljive kondenzatorje, ki se čedalje redkeje dobijo so včasih izdelovali od 40 do 500pF.

Tuljavo je potrebno naviti doma. Malo preizkušanja bo naredilo zabaven weekend.

[sebastiant]

Tuljavo navij na papirni ali plastični tulec premera 30mm z bakreno izolirano žico debeline 0,3mm. Antenska tuljava ima 25 ovojev. Poleg te navij še v isti smeri tuljavo z 100 ovoji. Med tuljavama pusti 5mm prostora in navijaj ovoj poleg ovoja!
Kapacitivnost spremenjlivega kondenzatorja je 500pf.
Vzporedno slušalki veži kondenzator 2000pf.
Problem pa zna biti antena. Za tak detektorski sprejemnik mora biti dolga vsaj 20 metrov ali več.

[kosmit]

Pa še slušalke kot ti je povedal spy morajo biti res visokoomske ( vsaj 800Ohm naprej). Na začetku je bi tudi to moj radio in sem se kar namučil da sem ugotovil da na 32 omske slušalke ne slišim nič.

Če nimaš visokoomskih slušalk si lahko narediš preprost ojačevalec z enim ali dvema tranzistorjema.

L.P.
Mitja

[bostjan91]

Ali bi za ozemljitev bi bilo dobro če bi samo v zemljo speljal žico ali mora biti tako kot v radijih - nek papir oz. plastika?

[cero]

ja ozemljitev mora biti v zemlji zelo dobro ozemljena.Papir in plastika sta izolatorja.
Je pa to drugače sprejemnik za srednje valove AM. Kot je že en napisal antena mora biti čim daljša pod 10 merov nimaš kaj delat.Pomaga pa tudi to če si v bližini oddajnika, torej bližje kot si boljše dela.
Takih shem pa se v prihodnje raje izogibaj in se drži tistih kjer so napisane oznake elementov, pa še kej zraven o delovanju.Te sheme večinoma delajo samo v teoriji, to pa zato ker so tako poenostavljene, da so samo za prikaz delovanja določene stvari, koliko pa delajo v praksi je pa vprašanje.Tudi v tem primeru je bolje dati za diodo, za boljše delovanje in majhen kondezator vzporedno.

[andrejj]

Mogoče bi to lsžje,ker ne rabiš slušalko.
http://www.techlib.com/electronics/crystal.html

[rupnk]

kam pa priključiš vir napetosti?

[6dan8]

[zdovcj]

Ali mora biti antena tako dolga zaradi signala ali zaradi napajanja?

[Azrael]

Vso energijo detektor dobi preko antene in zemlje. Poleg tega, če si več kot 30 km stran od primernega AM oddajnika, je sprejem z detektorjem z zgornje slike že vprašljiv, elektromagnetno polje je lahko že prešibko, kjlub še tako veliki sprejemni anteni.

V primeru pa, če imaš na dvorišču delujoč 500kW AM srednjevalovni oddajnik, pa z majhno predelavo detektor lahko glasno poganja tudi zvočnik.
